摘要：本發明實施例提出了一種微電網系統，該微電網系統包括：多個微電網子系統，微電網子系統包括：直流微電網和至少兩個柔性變電站，柔性變電站包括：高壓交流系統、高壓直流系統和低壓直流系統，高壓交流系統與高壓直流系統之間、高壓直流系統與低壓直流系統之間、高壓交流系統與低壓直流系統之間分別相連;直流微電網包括：高壓直流母線和低壓直流母線;多個微電網子系統通過高壓直流母線互聯成環，高壓直流母線與高壓直流系統連接，微電網子系統中的各柔性變電站的低壓直流系統之間通過低壓直流母線相連，實現了負荷轉供和環網潮流均衡，保證了配電網的持續供電能力。

申請人 全球能源互聯網研究院有限公司 國家電網有限公司

發明人 鄧占鋒 趙國亮 楊士慧 劉海軍 蔡林海 陸振綱 徐向前 于弘洋 宋潔瑩 劉宗燁 尉志勇 葛菁張永征

技術領域

本發明涉及柔性配電技術領域，具體涉及一種微電網系統。

背景技術

配電網處于電力系統的末端，直接面向電力用戶，承擔著分配電能、服務客戶的重任。

當前，配電網建設相對滯后、調控手段有限，制約了配電網運行控制的靈活性，造成了饋線負荷不均衡、供電恢復時間長等問題;另一方面，配電網內非線性、沖擊性負荷比重的增加，以及新能源滲透率的不斷提高，對配電網電能質量和供電可靠性的保障手段提出了更高要求。配電網正面臨用電需求定制化和多樣化、分布式電源接入規模化、潮流協調控制復雜化等多方面的巨大挑戰。

現有配電網采用機械電磁式變電站，當配電網中的某一部分發生故障，由于其他部分無法得到電力支持，會影響其他部分的正常運行，無法保證配電網的持續供電能力。

發明內容

鑒于上述的分析，本發明實施例提出了一種微電網系統，用以解決現有技術無法保證配電網的持續供電能力的問題。

為實現上述目的，本發明實施例采用如下技術方案：

根據第一方面，本發明實施例提供了一種微電網系統，該微電網系統包括：多個微電網子系統，微電網子系統包括：直流微電網和至少兩個柔性變電站;柔性變電站包括：高壓交流系統、高壓直流系統和低壓直流系統，高壓交流系統與高壓直流系統之間、高壓直流系統與低壓直流系統之間、高壓交流系統與低壓直流系統之間分別相連;直流微電網包括：

高壓直流母線和低壓直流母線;多個微電網子系統通過高壓直流母線互聯成環，高壓直流母線與高壓直流系統連接，微電網子系統中的各柔性變電站的低壓直流系統之間通過低壓直流母線相連。

結合第一方面，在第一方面第一實施方式中，柔性變電站還包括：低壓交流系統，壓交流系統與低壓直流系統相連，并通過機械電磁式變電站與高壓交流系統相連。

結合第一方面第一實施方式，在第一方面第二實施方式中，上述高壓交流系統設置有第一電壓變換模塊，用于將高壓交流電變換為高壓直流電，以及將高壓交流電變換為低壓直流電;高壓直流系統設置有第二電壓變換模塊，用于將高壓直流電變換為低壓直流電;低壓直流系統設置有第三電壓變換模塊，用于將低壓直流電變換為低壓交流電;低壓交

流系統設置有第四電壓變換模塊，用于將低壓交流電變換為低壓直流電;低壓直流系統設置有第五電壓變換模塊，用于將低壓直流電變換為高壓直流電，以及將低壓直流電變換為高壓交流電;高壓直流系統設置有第六電壓變換模塊，用于將高壓直流電變換為高壓交流電。

結合第一方面第一實施方式或第一方面第二實施方式，在第一方面第三實施方式中，高壓交流系統通過機械電磁式變電站將高壓交流電變換為低壓交流電，低壓交流系統通過機械電磁式變電站將低壓交流電變換為高壓交流電。

結合第一方面，在第一方面第四實施方式中，直流微電網還包括：直流供電裝置、直流儲能裝置及直流負荷;直流供電裝置通過第一直流變流器接入低壓直流母線，通過低壓直流母線將電能傳輸至低壓直流系統或直流儲能系統;直流儲能裝置通過第二直流變流器接入低壓直流母線，通過低壓直流母線接收低壓直流系統或直流供電裝置傳輸?shù)碾娔埽瑢⒌蛪褐绷飨到y(tǒng)或直流供電裝置傳輸?shù)碾娔苓M行存儲;當?shù)蛪褐绷飨到y(tǒng)發生故障時，直流供電裝置或直流儲能裝置向直流負荷傳輸電能;直流負荷通過第三直流變流器接入低壓直流母線，通過低壓直流母線接收低壓直流系統、直流供電裝置或直流儲能裝置傳輸?shù)碾娔堋?/p>

結合第一方面第四實施方式，在第一方面第五實施方式中，上述直流供電裝置為光伏發電裝置。

結合第一方面第四實施方式或第一方面第五實施方式，在第一方面第六實施方式中，上述直流儲能裝置包括：固定儲能裝置和移動儲能裝置。

結合第一方面，在第一方面第七實施方式中，上述微電網子系統還包括：還包括：

交流微電網，交流微電網包括：高壓交流母線、低壓交流母線、交流供電裝置、交流儲能裝置及交流負荷;高壓交流母線與高壓交流系統相連，將高壓交流電傳輸至高壓交流系統;交流供電裝置通過第一交流變流器接入低壓交流母線，通過低壓交流母線將電能傳輸至低壓交流系統或交流儲能系統;交流儲能裝置通過第二交流變流器接入低壓交流母線，接收低壓交流系統或交流供電裝置傳輸?shù)碾娔埽瑢⒌蛪航涣飨到y(tǒng)或交流供電裝置傳輸?shù)碾娔苓M行存儲;當?shù)蛪航涣飨到y(tǒng)發生故障時，交流供電裝置或交流儲能裝置向交流負荷傳輸電能;交流負荷通過第三交流變流器接入低壓交流母線，接收低壓交流系統、交流供電裝置或交流儲能裝置傳輸?shù)碾娔堋?/p>

結合第一方面第七實施方式，在第一方面第八實施方式中，上述交流供電裝置為風力發電裝置。

本發明技術方案，與現有技術相比，至少具有如下優點：

本發明實施例提出了一種微電網系統，該微電網系統包括：多個微電網子系統，微電網子系統包括：直流微電網和至少兩個柔性變電站，柔性變電站包括：高壓交流系統、高壓直流系統和低壓直流系統，高壓交流系統與高壓直流系統之間、高壓直流系統與低壓直流系統之間、高壓交流系統與低壓直流系統之間分別相連;直流微電網包括：高壓直流母線和低壓直流母線;多個微電網子系統通過高壓直流母線互聯成環，高壓直流母線與高壓直流系統連接，微電網子系統中的各柔性變電站的低壓直流系統之間通過低壓直流母線相連。本發明實施例提出的微電網系統通過將微電網子系統中的柔性變電站的高壓交流系統、高壓直流系統及低壓直流系統互聯成環，并通過高壓直流母線將各微電網子系統連接，通過低壓直流母線將微電網子系統中的各柔性變電站的低壓直流系統連接，從而微電網系統中的各微電網子系統互為備用，各微電網子系統中的柔性變電站互為備用，當微電網系統中的一個或者幾個微電網子系統出現故障時，除出現故障的微電網子系統之外，其他微電網子系統正常工作，當微電網子系統中的一個或者幾個柔性變電站出現故障時，除出現故障的柔性變電站之外，其他柔性變電站正常工作，實現了負荷轉供和環網潮流均衡，保證了配電網的持續供電能力。

為了更清楚地說明本發明具體實施方式或現有技術中的技術方案，下面將對具體實施方式或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖是本發明的一些實施方式，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

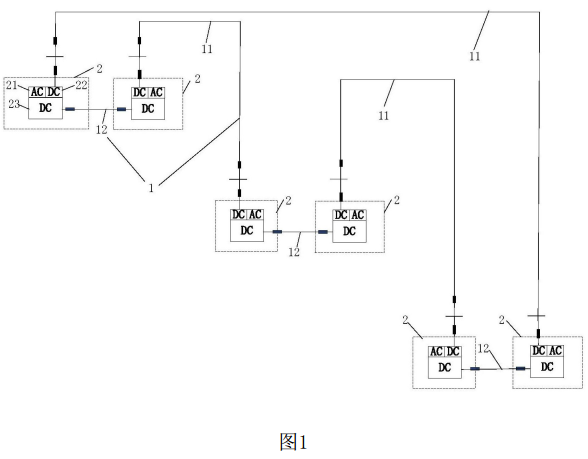

圖1為本發明實施例中微電網系統的一個具體示例的示意圖;

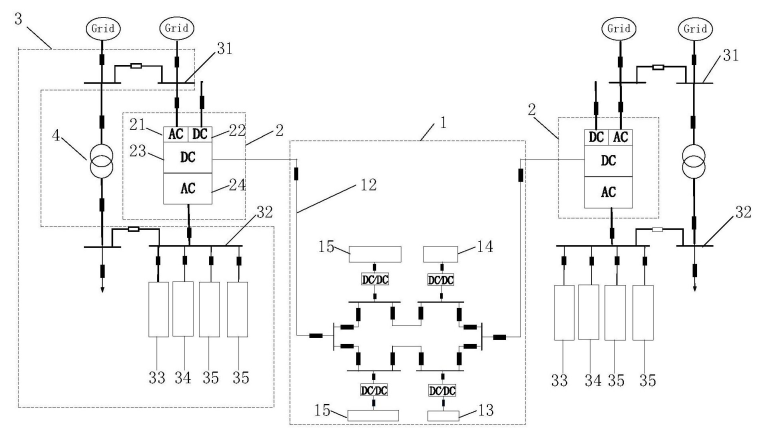

圖2為本發明實施例中微電網系統的另一個具體示例的示意圖;

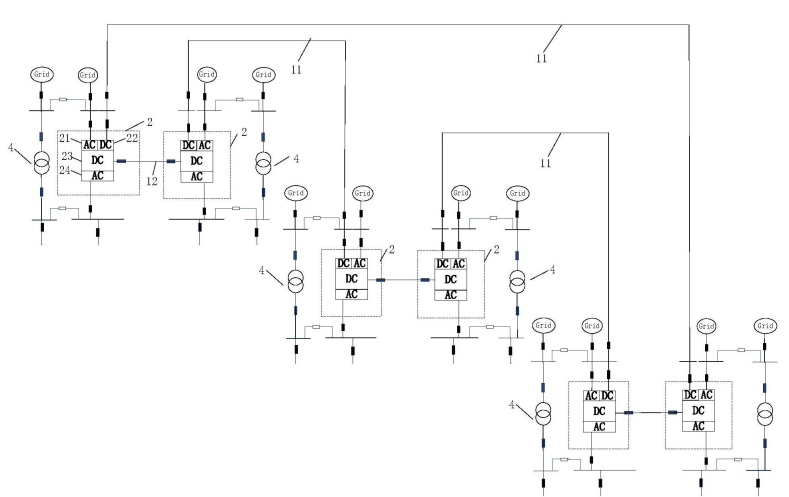

圖3為本發明實施例中微電網子系統的一個具體示例的示意圖。

發明專利要點簡析：

1.一種微電網系統，其特征在于，包括：多個微電網子系統，所述微電網子系統包括：直流微電網和至少兩個柔性變電站;

所述柔性變電站包括：高壓交流系統、高壓直流系統和低壓直流系統，所述高壓交流系統與高壓直流系統之間、所述高壓直流系統與低壓直流系統之間、所述高壓交流系統與低壓直流系統之間分別相連;

所述直流微電網包括：高壓直流母線和低壓直流母線;

所述多個微電網子系統通過高壓直流母線互聯成環，所述高壓直流母線與所述高壓直流系統連接，所述微電網子系統中的各所述柔性變電站的低壓直流系統之間通過所述低壓直流母線相連。

2.根據權利要求1所述的微電網系統，其特征在于，所述柔性變電站還包括：低壓交流系統，所述低壓交流系統與所述低壓直流系統相連，并通過機械電磁式變電站與所述高壓交流系統相連。

3.根據權利要求2所述的微電網系統，其特征在于，所述高壓交流系統設置有第一電壓變換模塊，用于將高壓交流電變換為高壓直流電，以及將所述高壓交流電變換為低壓直流電;

所述高壓直流系統設置有第二電壓變換模塊，用于將所述高壓直流電變換為低壓直流電;

具體實施方式

下面將結合附圖對本發明的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

在本發明的描述中，需要說明的是，術語“ 第一”、“ 第二”、“ 第三”等僅用于描述目的，而不能理解為指示或暗示相對重要性。

在本發明的描述中，需要說明的是，除非另有明確的規定和限定，術語“ 相連”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接;可以是機械連接，也可以是電連接;可以是直接相連，也可以通過中間媒介間接相連，還可以是兩個元件內部的連通，可以是無線連接，也可以是有線連接。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本發明中的具體含義。

此外，下面所描述的本發明不同實施方式中所涉及的技術特征只要彼此之間未構成沖突就可以相互結合。

本發明實施例提供了一種微電網系統，如圖1所示，該微電網系統包括：多個微電網子系統，微電網子系統包括：直流微電網1和至少兩個柔性變電站2，該柔性變電站2包括：

高壓交流系統21、高壓直流系統22和低壓直流系統23，其中，高壓交流系統21與高壓直流系統22之間、高壓直流系統22與低壓直流系統23之間、高壓交流系統21與低壓直流系統23之間分別相連;該直流微電網1包括：高壓直流母線11和低壓直流母線12;多個微電網子系統通過高壓直流母線11互聯成環，高壓直流母線11與高壓直流系統22連接，微電網子系統中的各柔性變電站2的低壓直流系統23之間通過低壓直流母線12相連。

本發明實施例提出的微電網系統通過將微電網子系統中的柔性變電站2的高壓交流系統21、高壓直流系統22及低壓直流系統23互聯成環，并通過高壓直流母線11將各微電網子系統連接，通過低壓直流母線12將各柔性變電站2的低壓直流系統23連接，從而微電網系統中的各微電網子系統互為備用，各微電網子系統中的柔性變電站2互為備用，當微電網系統中的一個或者幾個微電網子系統出現故障時，除出現故障的微電網子系統之外，其他微電網子系統仍能夠保持正常工作，且正常工作的微電網子系統可通過高壓直流母線11為出現故障的微電網子系統提供電力支持，當微電網子系統中的一個或者幾個柔性變電站2出現故障時，除出現故障的柔性變電站2之外，其他柔性變電站2仍能夠保持正常工作，且正常工作的柔性變電站2可通過低壓直流母線12為出現故障的柔性變電站2提供電力支持，從而整個微電網系統實現了負荷轉供和環網潮流均衡，保證了配電網的持續供電能力。

在具體實施例中，多個微電網子系統通過高壓直流母線11互聯成環，可以是通過微電網子系統中的任意兩個柔性變電站2中的高壓直流系統22與相鄰微電網子系統中任意兩個柔性變電站2中的高壓直流系統22分別相連，從而將微電網子系統之間建立聯系，將多個微電網子系統互聯成環。

[如圖2和圖3所示，在一較佳實施例中，上述柔性變電站2還包括：低壓交流系統24，低壓交流系統24與低壓直流系統23相連，并通過機械電磁式變電站4與高壓交流系統21相連。高壓交流系統21通過設置于高壓交流系統21的第一電壓變換模塊將高壓交流電變換為高壓直流電，將高壓直流電發送至高壓直流系統22，以及通過該第一電壓變換模塊將高壓交流電變換為低壓直流電，將低壓直流電發送至低壓直流系統23;高壓直流系統22通過設置于高壓直流系統22的第二電壓變換模塊將高壓直流電變換為低壓直流電，將低壓直流電發送至低壓直流系統23;低壓直流系統23通過設置于低壓直流系統23的第三電壓變換模塊將低壓直流電變換為低壓交流電，將低壓交流電發送至低壓交流系統24;低壓交流系統24通過設置于低壓交流系統24的第四電壓變換模塊將低壓交流電變換為低壓直流電，將低壓直流電發送至低壓直流系統23;低壓直流系統23通過設置于低壓直流系統23的第五電壓變換模塊將低壓直流電變換為高壓直流電，將高壓直流電發送至高壓直流系統22，以及將低壓直流電變換為高壓交流電，將高壓交流電發送至高壓交流系統21;高壓直流系統22通過設置于高壓直流系統22的第六電壓變換模塊將高壓直流電變換為高壓交流電，將高壓交流電發送至高壓交流系統21。本發明實施例中的柔性變電站2采用模塊化設計，高壓交流系統21、高壓直流系統22、低壓直流系統23和低壓交流系統24分別屬于一個模塊，每個模塊可在其他模塊正常工作時獨立檢修。

如圖2和圖3所示，可選地，在本發明的其他實施例中，高壓交流系統21通過機械電磁式變電站4將高壓交流電變換為低壓交流電，將低壓交流電發送至低壓交流系統24;低壓交流系統24通過機械電磁式變電站4將低壓交流電變換為高壓交流電，將高壓交流電發送至高壓交流系統21。

需要說明的是，圖1和圖2僅示出了微電網系統包括三個微電網子系統的情形，在實際應用中，根據實際需要，微電網系統也可包括兩個或多個微電網子系統(此處多個為大于三個)，本發明不以此為限。

在一實施例中，上述直流微電網1中的高壓直流母線11為10kV直流母線，上述低壓直流母線12為750V直流母線，直流微電網1還包括：直流供電裝置13、直流儲能裝置14及直流負荷15;直流供電裝置13通過第一直流變流器接入低壓直流母線12，通過低壓直流母線12將電能傳輸至低壓直流系統23或直流儲能裝置14;直流儲能裝置14通過第二直流變流器接入低壓直流母線12，通過低壓直流母線12接收低壓直流系統23或直流供電裝置13傳輸?shù)碾娔埽瑢⒌蛪褐绷飨到y(tǒng)23或直流供電裝置13傳輸?shù)碾娔苓M行存儲;當?shù)蛪褐绷飨到y(tǒng)23發生障時，直流供電裝置13或直流儲能裝置14向直流負荷15傳輸電能;直流負荷15通過第三直流變流器接入低壓直流母線12，通過低壓直流母線12接收低壓直流系統23、直流供電裝置13或直流儲能裝置14傳輸?shù)碾娔堋?/p>

在具體實施例中，上述直流供電裝置13可以是光伏發電裝置，上述第一直流變流器為直流供電變流器(DC/DC)，光伏發電裝置通過直流供電變流器接入上述低壓直流母線12;上述直流儲能裝置14包括儲能電池組，上述第二直流變流器為直流儲能變流器(DC/DC)，該直流儲能變流器為雙向變流器，儲能電池組通過直流儲能變流器接入上述低壓直流

母線12，直流儲能變流器能夠進行儲能電池組的直流充電或直流放電，直流儲能裝置14可以是固定儲能裝置，也可以是移動儲能裝置，如移動儲能車，移動儲能車作為后備儲能的裝置，在固定儲能裝置的調節能力不足時進行能量供給，保障了重要負荷的供電可靠性，并有效消納光伏發電裝置的間歇性發電，提高了微電網系統的經濟性;上述直流負荷15包括電動汽車直流充電樁，上述第三直流變流器為電動汽車直流充放電變流器(DC/DC)，電動汽車直流充放電變流器為雙向變流器，電動汽車直流充電樁通過電動汽車直流充放電變流器接入上述低壓直流母線12，電動汽車直流充放電變流器能夠進行電動汽車電池的直流充電或直流放電，可選地，上述直流負荷15還可以是其他的重要負荷或普通負荷。

如圖3所示，上述微電網子系統還包括：交流微電網3，該交流微電網3包括：高壓交流母線31、低壓交流母線32、交流供電裝置33、交流儲能裝置34及交流負荷35，高壓交流母線31為10kV交流母線，低壓交流母線32為380V交流母線。高壓交流母線31與高壓交流系統21相連，將高壓交流電傳輸至高壓交流系統21;交流供電裝置33通過第一交流變流器接入低壓交流母線32，通過低壓交流母線32將電能傳輸至低壓交流系統24或交流儲能系統34;交流儲能裝置34通過第二交流變流器接入低壓交流母線32，接收低壓交流系統24或交流供電裝置33傳輸?shù)碾娔埽瑢⒌蛪航涣飨到y(tǒng)24或交流供電裝置33傳輸?shù)碾娔苓M行存儲;當?shù)蛪航涣飨到y(tǒng)24發生故障時，交流供電裝置33或交流儲能裝置34向交流負荷35傳輸電能;交流負荷35通過第三交流變流器接入低壓交流母線32，接收低壓交流系統24、交流供電裝置33或交流儲能裝置34傳輸?shù)碾娔堋＝涣魑㈦娋W(wǎng)3充分利用分布式能源(交流供電裝置33)在電網故障情況下的持續供電能力，提升了微電網系統的供電可靠性，具備孤島運行能力且自愈性高。

需要說明的是，圖3僅示出了微電網子系統包括兩個柔性變電站的情形，在實際應用中，根據實際需要，微電網子系統可以包括多個柔性變電站(此處多個為大于等于兩個)，本發明不以此為限。

在具體實施例中，上述交流供電裝置33可以是風力發電裝置，上述第一交流變流器為交流供電變流器(AC/AC)，交流供電裝置通過交流供電變流器接入上述低壓交流母線32;上述第二交流變流器為交流儲能變流器(AC/AC)，該交流儲能變流器為雙向變流器，交流儲能裝置34通過交流儲能變流器接入上述低壓交流母線32，交流儲能裝置34可以是固定儲能裝置，也可以是移動儲能裝置，如移動儲能車，移動儲能車作為后備儲能的裝置，在固定儲能裝置的調節能力不足時進行能量供給，保障了重要負荷的供電可靠性;上述交流負荷35包括電動汽車交流充電樁，此時，上述第三交流變流器為電動汽車交流充放電變流器(AC/AC)，電動汽車交流充放電變流器為雙向變流器，電動汽車交流充電樁通過電動汽車交流充放電變流器接入上述低壓交流母線32，電動汽車交流充放電變流器能夠進行電動汽車電池的交流充電或交流放電，可選地，交流負荷35還可以是其他的重要負荷或普通負荷。

在一較佳實施例中，直流微電網1和交流微電網3可分別通過上述第一直流變流器至第三直流變流器和第一交流變流器至第三交流變流器的變流器閥實現對故障電流的快速閉鎖，從而切斷和隔離故障電流。

在一較佳實施例中，上述高壓交流系統21、高壓直流系統22、低壓直流系統23和低壓交流系統24分別設置有高壓交流接口(10kV/AC)、高壓直流接口(10kV/DC)、低壓直流接口(750V/DC)和低壓交流接口(380V/AC)，高壓交流母線31通過高壓交流接口(10kV/AC)連接高壓交流系統21，高壓直流母線11通過高壓直流接口(10kV/DC)連接高壓直流系統22，低壓直流母線12通過低壓直流接口(750V/DC)連接低壓直流系統23，低壓交流母線32通過低壓交流接口(380V/AC)連接低壓交流系統24。

上述直流微電網1通過柔性變電站2的接口實現與交流微電網3的能量流動，具體地，直流微電網1通過高壓直流接口或低壓直流接口將直流電能傳輸至柔性變電站2，柔性變電站2通過內部各系統實現電能直流到交流的轉換，然后通過高壓交流接口或低壓交流接口將交流電能傳輸至交流微電網3，或者，交流微電網3通過高壓交流接口或低壓交流接口將交流電能傳輸至柔性變電站2，柔性變電站2通過內部各系統實現電能交流到直流的轉換，然后通過高壓直流接口或低壓直流接口將直流電能傳輸至直流微電網1。通過該過程，實現了直流微電網1和交流微電網3之間的能量流動，從而使得直流供電裝置13能夠?qū)⒆陨懋a(chǎn)生的電能通過柔性變電站2輸送至交流微電網3中，直流儲能裝置14也能夠?qū)⑹Ｓ嗟碾娔芡ㄟ^柔性變電站2輸送至交流微電網3中，交流供電裝置33能夠?qū)⒆陨懋a(chǎn)生的電能通過柔性變電站2輸送至直流微電網1中，交流儲能裝置34也能夠?qū)⑹Ｓ嗟碾娔芡ㄟ^柔性變電站2輸送至直流微電網1中，提高了微電網子系統的靈活性。

本發明實施例提供的微電網系統，采用基于柔性變電站2的環網及交直流互補型結構，實現了分布式能源、交直流多元化負荷的靈活接入，促進了分布式能源與可再生能源的大規模接入，實現了對負荷多種能源形式的高可靠供給以及可再生能源100%消納，實現了能源的100%消納及滿足≥99.99%供電可靠性，實現了不同電壓等級、不同供電區域的故障隔離，提高了微電網系統的可靠性，有效解決了現有配電網只能提供交流電壓、供電模式單一的問題，提高了配電網的靈活性和可控性;微電網子系統中的柔性變電站具備網絡重構與自愈、交直流分級供電和負荷控制、可再生能源“ 即插即用”等功能;柔性變電站中的高壓交流系統與高壓直流系統之間、高壓交流系統與低壓直流系統之間、高壓直流系統與低壓直流系統之間、低壓直流系統與低壓交流系統之間均能夠?qū)崿F(xiàn)功率雙向流動。
