為了緩解日益增加的用電壓力，變電站也由郊外走進了城市中心，不少變電站與人口密度較大的小區成了“鄰居”。

雖然國內外在城市負荷密集區域建設220千伏及110千伏高壓變電站已經十分普遍，但居民對變電站建在自家附近還是抱有不少疑問，為此筆者帶您解開電站的“電磁輻射”之謎。

電能從產生到輸送到居民家中經過了發電廠—升壓變電站—輸電線路—降壓變電站—配電網—用戶這幾個階段，是一個閉合循環系統，每一個環節都不會產生電磁輻射。

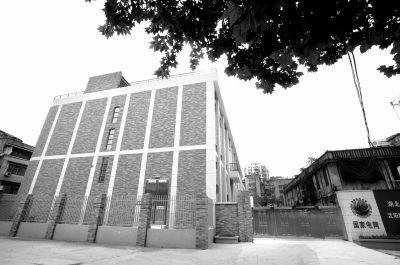

武漢市中心的變電站基本采用全戶內設計。

圖為永清街110千伏變電站

城市中心建全戶內變電站 閉合循環系統不產生輻射

隨著用電壓力的增加，湖北省電力供應要借助外省發電站，通過高壓電網將電力送到武漢的變電站。輸送電能采用了特高壓輸電技術、緊湊型輸電技術、同塔多回路輸電技術、大截面導線和直流輸電技術等，提高了輸電容量，有效節約環境資源。

110kV變電站變電容量有限，隨著單個家庭用電量的增加，變電站供電范圍也變小，一座110kV變電站供電范圍只有2—10平方公里，效供電半徑為2到3公里，遠在郊區的變電站由于長距離線路壓降，根本無法滿足市區內的用電質量需求。

為保證居民可靠用電，新建變電站成為提供電源支撐、緩解用電卡口的最好解決辦法，再通過各電壓等級的電力網絡分配到千家萬戶。隨著我國電力設備制造技術的發展，在武漢城市中心建設的變電站基本上都是全戶內變電站，使用的是全金屬封閉組合電器設備，線路是交聯聚乙烯帶金屬護套的高壓電力電纜，所有帶電體全部密封在金屬絕緣體內。

電磁場交換不對外發射能量 特制降噪墻減少噪音

電站變壓器的工作原理與普通家用電器的相同，是50赫茲交流電通過原級線圈，在磁通密度較高的閉合鐵芯內產生交變磁場，在交變磁場的作用下，次級線圈形成不同電壓的50赫茲交流電通，工作過程只是電磁場交換，不對外發射能量。

由于電網的交流電只有50赫茲，變電站產生的工頻電磁場不比我們家庭使用的電器高。

推開變電站大門就能看到，密密麻麻的變壓器和絕緣子等輸配電設備分布在四周。走進變壓器室內，墻壁呈現凹凸不平的狀態，這是特制的降噪墻，通過漫反射盡可能地減少變壓器所產生的噪音對周圍居民產生影響。

除距離以外，電磁場強度還會受到混凝土墻、建筑物、樹木、綠化帶等障礙物的屏蔽、遮擋而逐漸減弱，傳到變電站院墻處基本已經可以忽略不計。

為了構建文明美觀的城市，對城市變電站建筑美化外觀設計，使之與周邊環境相協調，線路用電力電纜進出，減輕對景觀的影響，如果專業人士不說明某個建筑物是變電站，一般人是看不出來的。

電磁場并不罕見 雙重檢測降低環境影響

在日常生活中，電場和磁場并不少見，人類自古生活的地球，就是一個充滿磁性的大磁場，它表面的熱輻射和雷電都可產生電磁輻射。

在使用家用電器時也會產生電磁場，當電器接入電源，電壓影響電場，電器周圍就產生了電場，電器開關開啟時，有電流通過，電器周圍就有了磁場，即使電器開關關閉，電場依然存在。

電磁輻射是指電磁輻射源以電磁波的形式發射到空間的能量流。圍繞在人類身邊的天然磁場、太陽光、家用電器等都會發出強度不同的輻射。

省環保廳輻射環境管理處專家表示，變電站只產生電場強度和電磁感應強度，而且檢測值遠低于安全值，不必過多擔心。

為了保證變電站的安全、降低對環境的影響，國家對建設項目環境保護有明確的規定。輸變電工程的建設必須履行兩項程序：一是建設項目建設前完成環境影響評價，二是建設項目建成后完成環境保護驗收。

【變電站4問】

變電站為什么要建在市中心

國網武漢供電公司表示，近幾年來，隨著城市的發展，居民的用電需求也日益增加。我省的能源不能滿足用電需求，電力供應要依靠高壓電網將發電廠的電力送到武漢，再通過不同電壓等級的電力網絡分配到千家萬戶。

電能從市外發電廠傳輸?shù)倪^程中，沿線會產生電壓降，不同電壓等級線路的最大供電距離也有差異。

對于人口較多、用電量較大的市區，如果將變電站建設在遠離市區的郊外，脫離用電負荷中心，全部通過高壓線遠距離送電，會對城市空間資源造成浪費，且供電線路過長，電壓質量也會下降，不利于供電安全，也無法啟動冰箱、空調等家用電器。

為什么要在居民密集區建變電站

國網武漢供電公司表示，變電站是重要的輸變電基礎設施，城區110千伏變電站的有效供電半徑為2到3公里，建在用電負荷中心之外，無法解決居民的用電壓力和用電卡口問題，還將導致電能質量下降，電壓不穩，在主城區建變電站主要是出于對供電安全和質量的考慮。

由于擔心輻射影響健康，變電站在推進建設中面臨不少困難，很多居民都提出要求變電站建在沒有人的地方，武漢供電公司有關人士說：110千伏變電站供電半徑約2到3公里，輸電距離過長的話，作為電源末端的居民家里電壓很低，用電就極度不穩定。為保證居民可靠用電，在用電密集區新建變電站，從源頭處解決了低電壓的問題。

輻射是否給健康埋下隱患

武漢電機工程學會電磁干擾學組指出，電能從產生到用戶的輸送過程中，電網的交流電只有50赫茲，達不到產生電磁波的頻率，所以變電站不會產生電磁輻射。

變電站的工頻電場、工頻磁場是一種極低頻場。世界衛生組織關于《電磁場和公眾健康——極低磁場和癌癥》說明，電磁場強度低于國際導則限值（電場強度5000伏/米、磁感應強度100微特）的情況下，不會導致包括DNA在內的生物分子直接受損，不可能引發癌癥等疾病，其影響基本可忽略不計，不會對人體健康造成傷害。

國家對電磁強度有標準嗎

國網武漢供電公司表示，變電站的電磁感應強度，有兩個衡量指標，一個叫工頻電場強度，一個叫工頻磁感應強度。國際上對工頻電場強度的標準要求是5000伏/米，磁感應強度是100微特，而我國的標準更為嚴格，國家環保總局在輸變電工程環境影響評價技術規范中規定，居民區輸變電工程工頻電場強度的推薦限值為4000伏/米，對公眾的工頻磁感應強度限值是100微特。

在變電站外，第三方檢測機構現場用工頻場強儀檢測，測試值為工頻電場強度約為13.6伏/米，磁感應強度1.4微特，電磁感應強度幾乎只是我國標準的百分之一。

隨后，又對變電站室內進行檢測，檢測結果為工頻電場強度約為13.8伏/米，磁感應強度約為1.4微特，遠遠低于國家標準。
