一、智能式多功能電表簡述

智能電表是智能電網的智能終端，它已經不是傳統意義上的電能表，智能電表除了具備傳統電能表基本用電量的計量功能以外，為了適應智能電網和新能源的使用它還具有雙向多種費率計量功能、用戶端控制功能、多種數據傳輸模式的雙向數據通信功能、防竊電功能等智能化的功能，智能電表代表著未來節能型智能電網最終用戶智能化終端的發展方向。

二、智能式電能表

2.1智能電能表作用

為了實現電能計量自動化，出現智能式電能表，目的是為了電能表數據采集。

2.2分類

(1)脈沖電能表：它是能輸出與轉盤轉數成正比的脈沖串的電能表。按其輸出脈沖的實現方式可分為電壓型脈沖電能表和電流環型脈沖電能表兩類。

(2)智能電能表：它是通過串行口，以編碼方式進行遠方通信的。因?yàn)樗鼈鬏數牟皇敲}沖信號，所以準確、可靠。按智能電能表的輸出接口通信方式的不同，可分為低壓配電線載波接口型和RS485接口型兩種類型。

三、智能式電能表的功能

(1)計量功能：具有正向、反向有功電能量和四象限無功電能量計量功能，同時包括累計計量和實時計量?jī)深?lèi)功能。

(2)費率和時段功能：利用經濟杠桿，使用電的峰值和谷值的電價有所差別，至少可設置尖、峰、平、谷四個費率，改善用電質量和經濟效益。

(3)最大需量計量：

(4)測量功能：可測量各分相的有功功率、無功功率、功率因數、分相電壓、分相(含零線)電流、頻率等運行參數。

(5)數據顯示功能：智能式電能表對于電量數據的顯示有兩種方式：循環顯示和固定顯示。顯示內容可通過編程進行設置，且具有停電后喚醒顯示的功能。

(6)通信功能：通信信道物理層必須獨立，任意一條通信信道的損壞都不得影響其他信道正常工作;當有重要事件發生時，宜支持主動上報。

此外，智能電能表還具有事件記錄功能、停電抄表功能、安全保護功能、時鐘功能、凍結功能、清零功能、報警功能輔助電源功能等多種功能。

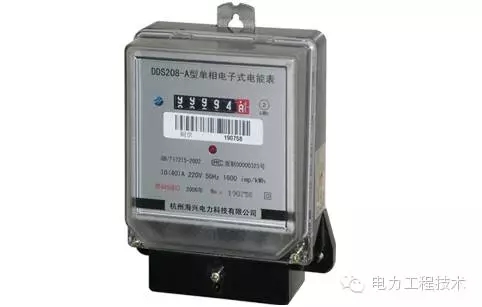

四、DDS208-A型單相簡單電子式電能表-計度器型

4.1功能概述

DDS208-A型單相電子式電能表能精確地計量單相有功總電能，反向電能計入總電能。電能表采用防磁止逆計度器顯示當前電能。可用于計量頻率為50Hz單相交流有功電能。電能表采用專用大規模集成電路作為核心器件，具有外圍元件少、結構簡單、可靠性高并具有真正防竊電、高倍過載、高精度、高穩定性、低功耗、長壽命等優點。

該產品性能指標符合國標GB/T17215-2002《1級和2級靜止式交流有功電能表》要求
