極片制造工序主要是涂布和軋制工藝，其中，軋制工藝很關鍵。極片軋制工藝主要解決以下幾點關鍵問題：

(1)降低極片在軋制過程中的延伸率和寬展率，降低極片涂層材料孔隙結構的破壞率;

(2)提高極片涂層的厚度一致性，以改善極片的橫截面形狀。

(3)提高極片軋制后電極材料的壓實密度一致性;

(4)減少極片軋制后表面電極材料的反彈;

極片表面涂層材料的壓實密度與電池的電化學性能有很重要的關系，合理的壓實密度可有效增加電池的電化學性能，降低電極的接觸電阻和交流阻抗，增加參與電化學反應的活性材料面積，從而顯著提高極片涂層材料的電化學性能。鋰離子電池極片制造屬于高精度制造范疇，極片軋制區別于板帶材軋制，板帶材軋制是一個金屬材料發生縱向延伸和橫向?qū)捳沟倪^程，軋制過程中材料密度不發生變化。而電池極片表面的電極材料是一種孔隙結構，軋制過程中正負極片上電極材料被壓實，密度發生變化，極片軋制是一個孔隙結構被填充，涂層顆粒逐漸密實的過程。

極片輥壓的目的有以下幾點：

1)保證極片表面光滑和平整，防止涂層表面的毛刺刺穿隔膜引發短路;

2)對極片涂層材料進行壓實，降低極片的體積，以提高電池的能量密度;

3)使活性物質、導電劑顆粒接觸更加緊密，提高電子導電率;

4)增強涂層材料與集流體的結合強度，減少電池極片在循環過程中掉粉情況的發生，提高電池的循環壽命和安全性能。

此前，鋰電池極片輥壓工藝基礎解析(點擊閱讀)文章分享了輥壓基礎知識，有人詢問輥壓溫度對電池極片和電池性能的影響，本次分享一份資料，摘取其中部分說明鋰電池極片輥壓溫度的影響。極片輥壓分為冷軋和熱軋兩種方式，目前國外已經廣泛采用熱軋的方式進行極片軋制，而國內還是多采用冷軋的方式。與冷軋相比，熱軋主要有以下優點：

1)可以減少約50%的極片反彈;

2)利用較小的軋制力即可將極片的厚度壓縮到工藝需求的厚度，軋制力最大可減小62%;

3)增強涂層材料與集流體的結合力，減少電池在充放電循環過程中掉粉情況的發生，提高電池的循環壽命。

劉彬彬等采用LiFePO4作為正極材料，鋰片作為負極材料，制成扣式鋰離子電池，以面密度、壓實密度和厚度一致性三個參數為指標，考察了正極片的軋制溫度對電池極片和電池電化學性能的影響。

圖1 不同軋制溫度下的極片厚度

圖1為涂敷厚度為 100 μm 的極片在不同軋制溫度下的厚度曲線，如圖所示，隨著軋制溫度由 20°C 增加為 90°C 再增加為 160°C，極片厚度偏差由±1.9μm 降低為±1.3 μm 再降低為±0.8μm，極片厚度一致性逐漸提高，這是因為隨著軋制溫度的增加，極片涂層變形抗力減小，可塑性變好，使得極片表面厚度更加均勻。

圖2 不同軋制溫度下的極片涂層材料表面SEM圖

圖2為不同軋制溫度下的極片涂層材料表面 SEM 圖，如圖中所示，軋制溫度為20°C 時，極片涂層表面部分區域顆粒結合較為緊密，部分區域還不夠緊密，且存在少量微孔;軋制溫度為 90°C 時，極片涂層表面顆粒緊密結合程度增加，緊密結合區域增加，微孔數量在減少;軋制溫度為 160°C 時，極片涂層表面顆粒緊密結合程度進一步增加，緊密結合區域進一步增大，微孔數量進一步減少。軋制溫度的不同改變了涂層的變形抗力，使得極片涂層材料表面具有不同的致密程度。

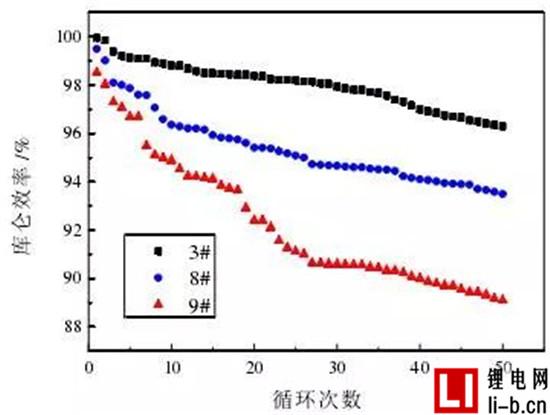

圖3 各樣品電池的庫侖效率

圖3是各樣品電池的庫倫效率，9#、8#、3#分別為20°C、90°C 、160°C條件下輥壓極片制作的電池。由圖3可見，當軋制溫度從 20°C 提高到 90°C 再提高到 160°C 時，樣品的庫侖效率也有所提高。庫侖效率是在同一充放電循環中放電比容量與充電比容量的比率，極片的厚度一致性提高時電阻就會降低，庫侖效率也會相應提高。

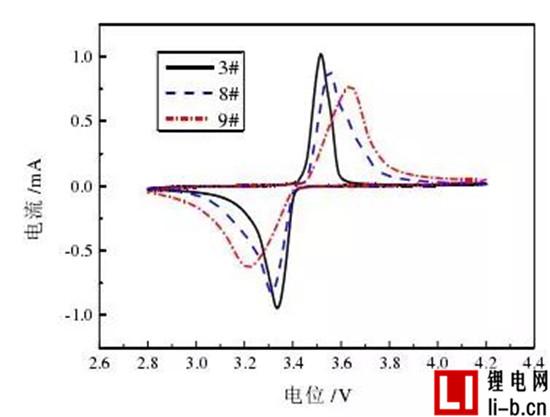

圖4 各樣品電池的循環伏安性能

圖 4為各樣品的循環伏安性能曲線，9#、8#、3#分別為20°C、90°C 、160°C條件下輥壓極片制作的電池。由圖可見實驗樣品中當軋制溫度為 160°C 時，向上的氧化峰與向下的還原峰對稱性較好，峰位差也最小，充電和放電的可逆性也最好，證明庫侖效率必然也高。

資料來源：

[1] 劉斌斌. 動力鋰離子電池極片精密制造理論與實驗研究[D]. 太原科技大學, 2017.
