江衛良:科陸儲能調頻應用解決方案與實踐

2018-03-23 11:43:22 中國儲能網  點擊量: 評論 (0)
3月21日,2018首屆全國儲能技術在電力調頻輔助服務市場中應用高層研討會在太原理工大學成功召開。本次研討會由中國化學與物理電源行業協會

3月21日,“2018首屆全國儲能技術在電力調頻輔助服務市場中應用高層研討會”在太原理工大學成功召開。

本次研討會由中國化學與物理電源行業協會儲能應用分會、太原理工大學、深圳市科陸電子科技股份有限公司、廣東猛獅新能源科技股份有限公司、浙江南都電源動力股份有限公司、惠州億緯鋰能股份有限公司、浙江超威電力有限公司、成都特隆美儲能技術有限公司、山東圣陽電源股份有限公司、陽光電源股份有限公司主辦,中國能源建設集團山西省電力勘測設計院有限公司、北控智慧能源投資有限公司、中天儲能科技有限公司、深圳市雄韜電源科技股份有限公司、北京睿能世紀科技有限公司、北京國能伏安節能科技有限公司、烯晶碳能電子科技無錫有限公司、萬匯通能源科技有限公司、美國麥克斯威科技有限公司支持,中國儲能網承辦。

在會議上,科陸新能源技術研究院高級研究員江衛良發表了題為《科陸儲能調頻應用解決方案與實踐》的主題演講,全文內容如下:

江衛良:首先感謝儲能協會、中國儲能網組織的本次調頻專題會議,我非常榮幸,能夠代表科陸電子在本次大會上發言。在過去的兩年,在電力輔助服務的領域出臺了很多相關的政策,包括國家能源局和各個區域性的政策,都是鼓勵儲能的參與調頻。儲能參與調頻的模式有兩種:一種是獨立調頻電站的模式,一種是和火電機組進行聯合調頻。獨立調頻電站在國外已經很成熟的運行模式,在我國目前,市場機制和配套的細則還不太成熟,我們現在主要還是以火電機組和儲能聯合調頻為主。我們科陸憑借在多年來在儲能領域的研發、技術和產品的應用優勢,積極布局儲能調頻市場。

今天,我主要想就AGC調頻用的儲能系統在設計原則、解決方案、全聲明周期的管理理念以及應用實踐等方面向各位嘉賓作一個分享。

作為AGC調頻的應用領域的儲能系統的應用場景,和我們微電網、新能源并網的應用場景都有很大的不同,它的需求也不一樣。AGC調頻需要什么樣的儲能系統?首先我們在總體設計原則上主要考慮以下四個方面的因素:系統的安全性、可靠性;系統功能匹配性;系統自動化、智慧管理;系統的壽命與性價比。這四個方面是一個有機的整體,總體概括起來就是一句話:合適的系統在合適的環境下能夠發揮合適的功能。

首先說安全性。電廠的安全永遠是第一位的,這一點怎么強調都不為過,這并不是通過拍胸脯就能夠保證的,我們一定要有可驗證的安全經驗。根據我們多年在電儲能的研究,我們采用的是一款功率型的電池,在安全性、充放電特性、壽命、成本等方面能夠達到綜合的性能。圍繞電池,我們要構建多層次、全方位的安全保障體系,這個到層次、全方位是從不同的維度來說的,因為電池是整個儲能系統的核心,我們整個儲能系統設計基本都是圍繞電池開展的。一個電池性能的好壞就決定了儲能基因。多層級主要是從幾個方面來說的:1.預防層級,我們通過電子系統的電熱安全管理,這個屬于維持系統運行在一個正常安全范圍內的保障,一旦出現異常,就會自動進行安全保護的措施;2.預警措施,一旦出現問題,能夠通過我們的監控及早發現處理問題;3.消防措施。全方位是從管理的角度上說的,就是說一個儲能系統,即使我們在研發設計階段能夠做得很好,也不見得能夠安全運行,它和供應鏈的管理、運輸、安裝、調試、運維都有很大的關系,所以我們應該從全聲明周期來管控。

既然我們是用AGC調頻系統,我們要滿足AGC調頻的要求,儲能系統需要和機組的特性進行匹配。我們需要根據AGC調頻的需求,對儲能的外特性方面進行匹配,比如整個系統時間的響應能力、功率響應能力,防止功率裕度失衡。另一方面,對高強度、高強度電能吞吐要求、與電池性能的匹配。

系統的自動化、智慧管理。第一是自主的電池管理能力,在AGC調頻的應用場合,是頻繁進行短時的充放電,不會進行深度的充放電循環。在這種條件下怎么進行自主均衡補償,這是需要研究討論的問題。第二點是電池集群功率自動均衡能力,在充放電我們要保持各個電池的均衡處理,避免出現環流。第三點是無人值守,遠程運維,通過自動化的手段對儲能電站進行有效管控。我們儲能系統可以通過遠程監控的手段,進行遠程運維,可以通過外部客戶端,也可以通過手機APP,進行實時掌控。

系統壽命與性價比包括日歷壽命與循環壽命,它的壽命不能夠用一個循環的次數來進行統計,我們可以利用累計的充電量或者放電量來進行統計。我們還考慮到,每一次充放電都會對壽命造成一定衰減,另外我們還考慮連續調節能力、耐熱沖擊能力、耐壓耐流能力。最終通過調頻手段來實現經濟的目的,這樣不管你采用什么樣的設計方法,什么樣的電池體系,最終還是看性價比,只有在安全性的條件下,高性價比的產品才是最有生命力的。

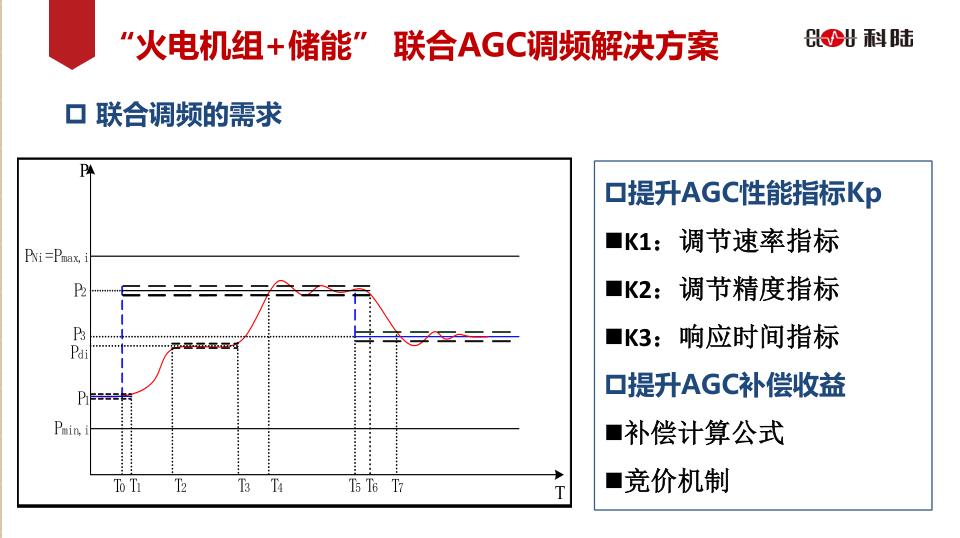

下面介紹解決方案。首先是機組對聯合調頻的需求,參與調頻的火電機組都是需要進行考核的,考核指標主要是三個方面:調節速率、調節精度和響應時間。對于火電機組來講,它是一個慣性的系統,它的響應時間和爬坡的速率是比較慢的,它的響應時間是分鐘級的。對于儲能來講,收到這個指令以后可以快速響應,最后供電的維持還是要靠機組本身。通過儲能系統和機組進行聯合調節,可以達到一個很好的、綜合的性能。通過技術指標提升來提高AGC補償?shù)氖找?,這個收益有在兩個系統之下固定的計算公式。

聯合調頻的過程怎么實現?首先是調度中心向電廠發送AGC調度的指令,RTU轉發AGC指令,到電廠DCS和儲能AGC主控單位。我們可以根據各個區域電網的細則,結合機組的特性來制定控制策略。具體在一些細則的地方各個區域是有差別的,像山西、華北、廣東,我們現在都有成熟的模型。

我們這個儲能系統的總體架構包括電池系統、PCS及中壓系統、集控系統。對我們自身來講,在生產管控過程中,這種標準化便于我們進行成本和質量的管控。

下面介紹電池系統。電池系統是一個集裝箱,一個1MW的標準集裝箱。我們電池是采用軟包。我們采用的是自主研發的BMS,采用三層的管理架構,具備完善的數據采集、存儲、上送和事件記錄功能,具備多重保護機制,完善的故障診斷和定位功能,我們采用主動均衡側列、自動標定技術,我們是根據調頻的應用場景做了一套解決方案,并且在工程實踐上得到有效驗證。

我們整個系統既要有散熱,又要保溫。如果溫度很不一致,對它的整個性能不一致也會造成很大的影響。所以我們采用的是一種風能設計,在我們的電池模塊里,有風道,每兩電池之間都有風道,通過風能的設計,可以把風量送到每一顆電池,把熱量送出去。熱設計還要避免熱失控,在溫度開始上升的時候,我們會自動調節;當溫度繼續上升,我們會自動降功率運行,達到保護值的時候,系統會自動停級。我有成功經驗:西藏雙湖(海拔5000m)、山西同達等寒冷的地方。

結構設計對儲能系統來講非常重要,我們通常是在廠內安裝,這個過程中也會產生一些問題,比如螺絲松動等都會造成安全事故或者現場運行的隱患。在結構設計上我們從集裝箱到部件,首先是通過仿真軟件進行仿真,經歷了國內最嚴酷的公路運輸?shù)目简灒ㄎ鞑亍⑶嗪!⑸轿?、?nèi)蒙、北京……海路運輸我們也經過了美國夏威夷項目運輸?shù)目简灐?/p>

這是我們PCS及中壓系統,這是2MW的標準的集裝箱。這是我們的集控系統,它的主要功能是對儲能電站進行集中監視、集中調度。

實驗環境對儲能系統來講也同樣重要,我們在2012年開始建設國家級的儲能重點實驗室,從電池到模塊,到整個系統的測試。

AGC調頻電站來講,怎么樣在現場應用之前,進行系統級的測試,這實際上是一個難題。我們在儲能國家能源實驗室的基礎上建立了一套物理的實驗系統,把儲能集裝箱系統能夠接入到實驗系統,我們能夠模擬調度的指令,進行在線閉環動態模擬測試。我們可以在現場投運之前,就可以對整個儲能系統進行全面檢測和實驗。

下面介紹一下全生命周期的管理。做儲能不僅僅是提供一個產品,更重要的是提供服務。我們提供EPC總包服務,準備完善的解決方案,具有豐富的儲能項目實施經驗,完善的強大供應鏈服務隊伍。

下面重點介紹一下我們的仿真軟件。在項目開始策劃論證階段,我們可以通過這個軟件來建模,包括技術模型和經濟模型,還有所在范圍內的控制策略。我們結合機組的特性,以及機組歷史的數據來進行仿真。得出這個項目在不同的配置下,它的技術可行性、經濟可行性,最終得到儲能最佳的配置,作為用戶投資決策的參考。

智慧儲能云平臺,這是我們公司自主開發的云平臺。我們現在很多儲能電站都已經接入這個云平臺,它的主要功能:實時數據檢測、視頻監視、事件商報、主動推送、運營報告、統計報表;還可以做大數據分析:電池狀態診斷、提前預警、狀態檢修;優化調度。

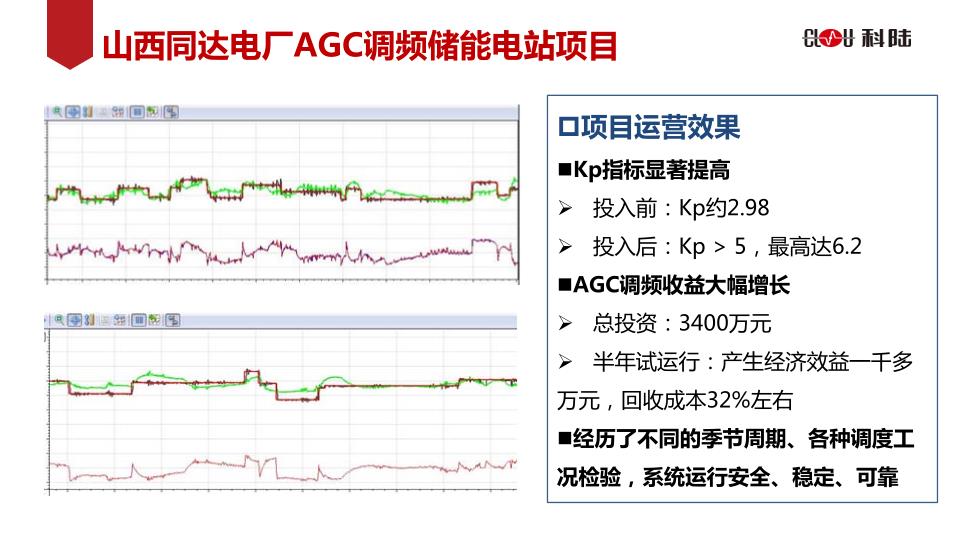

最后介紹一下我們的應用實踐。這個圖片大家都比較熟悉,是山西同達電廠的儲能項目,這個儲能的裝機規模是9MW/4.5MWh。如果說沒有儲能的情況下,這個會偏離調度指令比較遠。儲能和機組的處理疊加之后,可以很好地響應調度的指令。這個經過測算,KP值2.9左右,投入之后,KP值可以達到5,最高可以達到6.2,項目總投資3400萬元,在半年試運行期間,產生經濟效益一千多萬,回收成本32%左右。大半年時間運行也經歷了各種調度的工況檢驗,也經歷了各種氣象條件的檢驗,整個系統運行安全、可靠、穩定。這是另外一個項目,山西平朔電廠,儲能規模9MW/4.5MWh。這是另外一個正在建設的項目,內蒙古上都電廠,這個儲能的裝機規模是18MW/9MWh。
