三維力控在火力發電廠輔助車間集中控制中的應用

2013-09-26 10:28:20 北極星電力軟件網  點擊量: 評論 (0)
一、 集中控制系統中的控制點根據火力發電廠的工藝特點有以下控制點:1、 水控制點包括:鍋爐補給水、凝結水精處理、工業廢水集中處理、循環水、生活污水、消防泵房、制氫站、汽水取樣2、 灰控制點包括:
    一、 集中控制系統中的控制點

根據火力發電廠的工藝特點有以下控制點:

1、 水控制點

包括:鍋爐補給水、凝結水精處理、工業廢水集中處理、循環水、生活污水、消防泵房、制氫站、汽水取樣

2、 灰控制點

包括:除塵、除渣、除灰

3、 煤控制點

輸煤、油庫、葉輪給煤機等

二、集中控制系統的實現

1、 在各個分現場采用分散的PLC控制

2、 在本地終端機上采用集中的人機界面-----力控組態軟件pLerine®,實現水、煤、灰相對的集中控制

3、 將各分現場終端機上的數據通過以太網傳送到系統的主干網,為構筑全廠的SIS/MIS奠定基礎

三、集中控制系統的特點

1、 集中控制系統的核心可以采用多個廠家的PLC,例如:A-B、MODICON、SIEMENS、OMRON等,力控軟件全部支持,同時也便于老系統的改造和擴展。

2、 由于集中控制系統可以采用多種廠家的PLC,因此在系統中也就存在多種工業實時控制網絡方式,例如:Control-Net,Modbus Plus等。

3、 在集中控制系統中,部分控制點需要遠程監測或控制,在系統中采用了MODEM傳輸方式、無線電臺傳輸方式或GPRS/GSM傳輸方式,力控軟件中均支持。

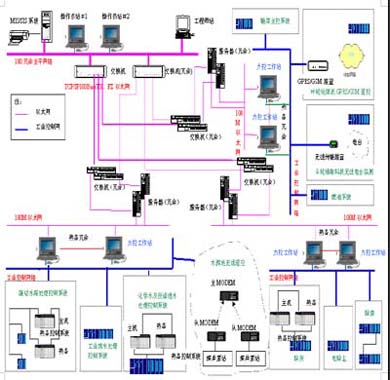

四、系統拓撲圖

以集中控制系統中的部分控制點為例,工業控制網絡和以太網拓撲圖如下所示:
