電力電纜火災在線監測系統的設計

2013-09-26 10:24:06 北極星電力軟件網  點擊量: 評論 (0)
摘 要:火電廠、變電站電力電纜長期運行在高電壓、大電流環境下,其接頭容易超溫過熱,引起爆炸,導致火災,建立電力電纜火災在線監測系統具有必要性。為此,介紹發電廠電力電纜火災在線監測系統的總體設計
    摘 要:火電廠、變電站電力電纜長期運行在高電壓、大電流環境下,其接頭容易超溫過熱,引起爆炸,導致火災,建立電力電纜火災在線監測系統具有必要性。為此,介紹發電廠電力電纜火災在線監測系統的總體設計,硬件結構及接口設計。該系統的現場子站設計采用了新型數字式溫度傳感器,不僅功能強、可靠性高,而且兼有耗能低,體積小的優點。

國家電力公司發輸電運營部在《防止電力生產重大事故的二十五項重點要求》第1.1.10條規定: “應盡量減少電纜中間頭的數量。如需要,應按工藝要求制作安裝電纜頭,經質量驗收合格后,再用耐火防爆槽盒將其封閉”。如何很好地執行該要求?雖然一些電廠對電纜接頭施行防爆處理,然而這種方法只是一種事后處理的方法。筆者認為對電力電纜進行在線監測是對電纜接頭采取的較有效的事前預防防爆措施,因此,研究和開發電力電纜火災在線監測系統勢在必行。

1 開發電力電纜火災在線監測系統的必要性

各發電廠和變電站都敷設有距離較長、走向復雜的電力電纜,這些電纜長期運行在高電壓、大電流環境下,容易引起溫度上升、溫度異常,引起電纜接頭爆炸,造成火災[1]。現在全國運行的電力電纜故障80%以上是由于電力電纜附件故障引起的,其中電纜接頭引起的事故占一半以上。電纜接頭在溝道或隧道中敷設時相距其他運行電纜較近,因此要防止故障電纜引燃其他運行電纜。電力電纜敷設距離長、走向復雜,而運行人員定期巡視的方法、巡視間隔、巡視的準確性等方面都存在很多問題,因此,研究設計電力電纜火災在線監測系統就是為了能夠實時監測電力電纜的溫度變化,在溫度越限或溫升速度越限時能及時報警,并指出發熱點位置(溫度探頭位置),通知運行人員及時處理,從而保證運行安全,避免經濟損失。

2 電力電纜火災在線監測系統的總體設計

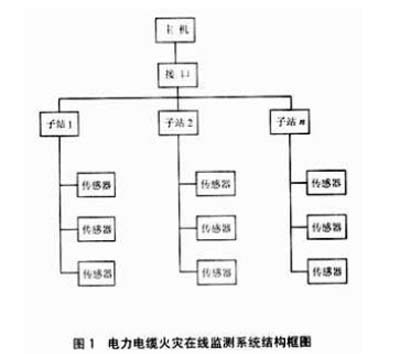

根據生產現場實際,電力電纜火災在線監測系統設計成分散測量、集中監視的系統結構,它主要 由4部分組成:溫度傳感器、現場工作子站、總線接口以及主機。結構組成見圖1。




系統所用溫度傳感器是美國DALLAS公司最新產品———DS1820數字式溫度傳感器,測量范圍為-55~125℃,測量精度為±0.5℃,能夠準確測量電纜接頭處溫度或其他安裝地點的溫度。該數字式溫度傳感器采用半雙工數據通信接口,子站向它輸入識別代碼和命令字,它向子站輸出數字溫度值(均通過單總線進行)。

子站的任務是實時采集溫度傳感器的一系列數據,簡單處理后,通過接口電路把傳感器編號以及相應的數據傳送給主
