鈉硫電池：電網級的儲能電池

這是NGK公司的鈉硫電池項目，也是這次要考察的公司

第二部分   位于智慧城市中的鈉硫電池示范項目

我們參觀的是位于柏葉的示范項目

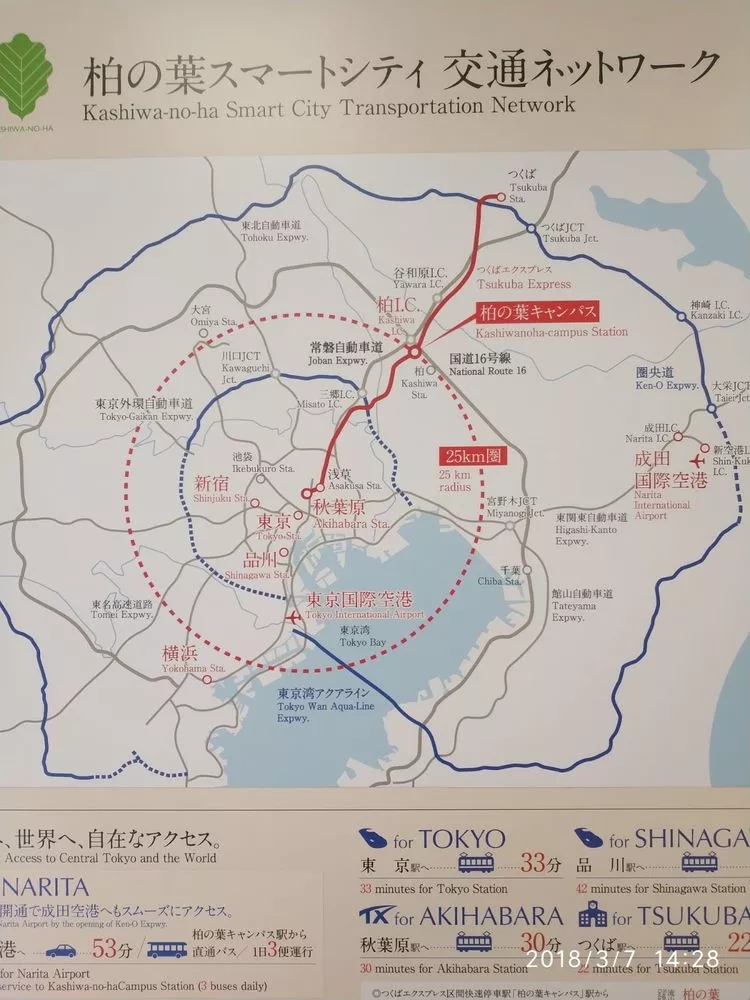

示范項目位于東京東北方向約25公里的柏葉

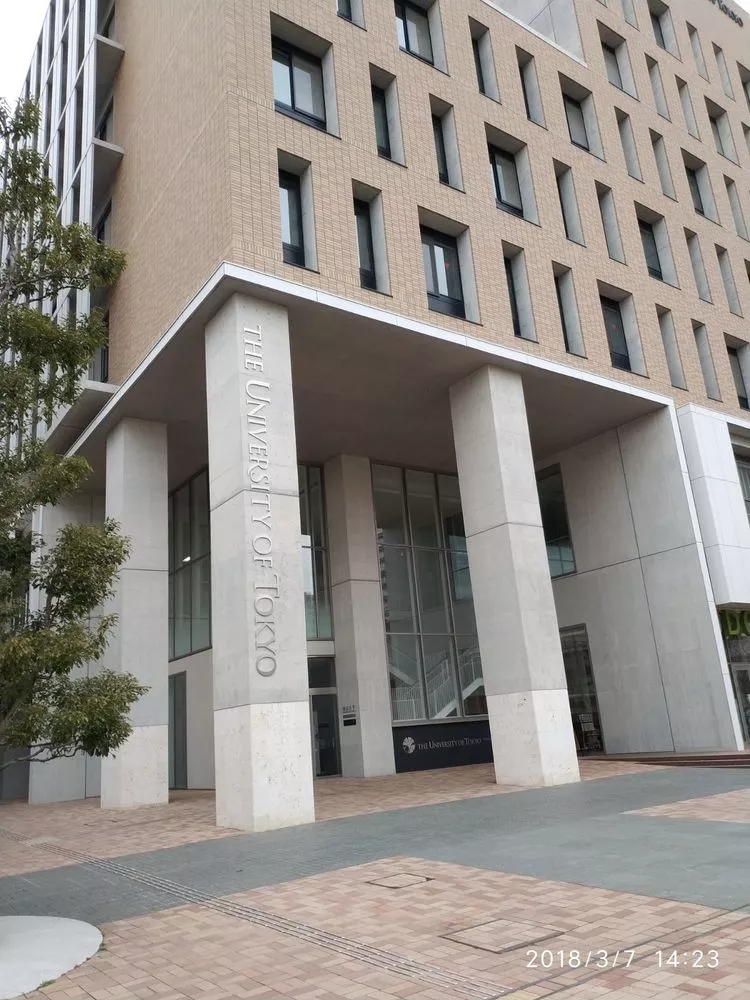

東京大學有個校區在這兒

附近還有千葉大學和自然博物公園

這是一個城市改造工程，面積是300萬平米。

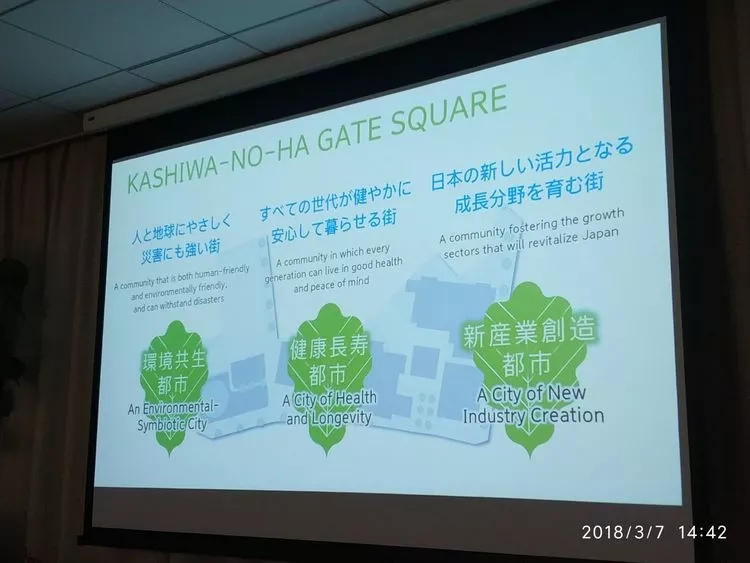

這座明日之城的愿景是成為智慧城市

環境共生都市、健康長壽都市、新產業創造

智慧能源是智慧城市中的重要組成部分，清潔、低碳、節能。

第三部分  PPT

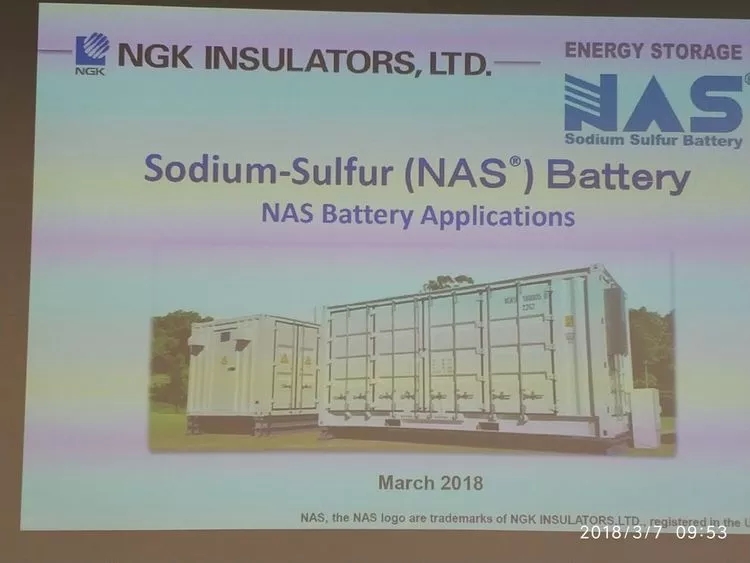

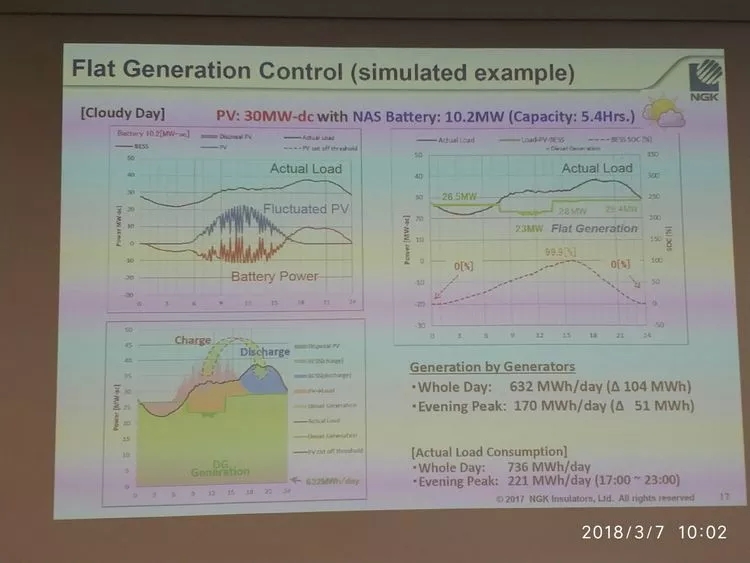

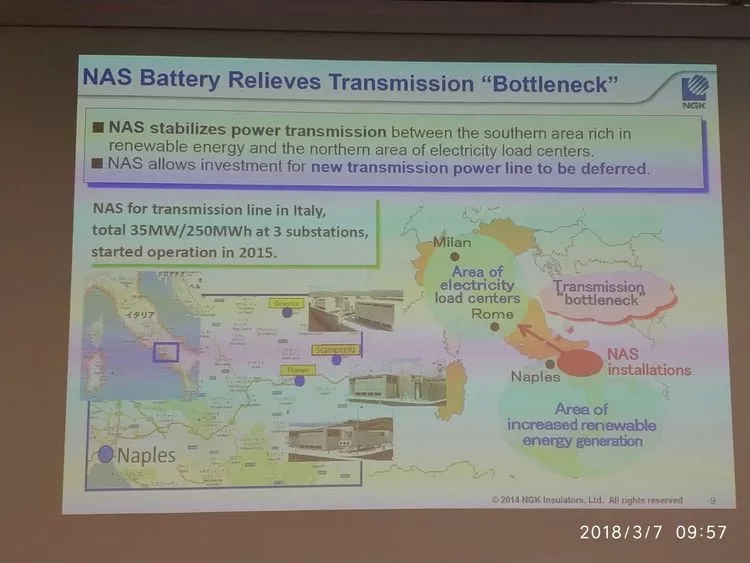

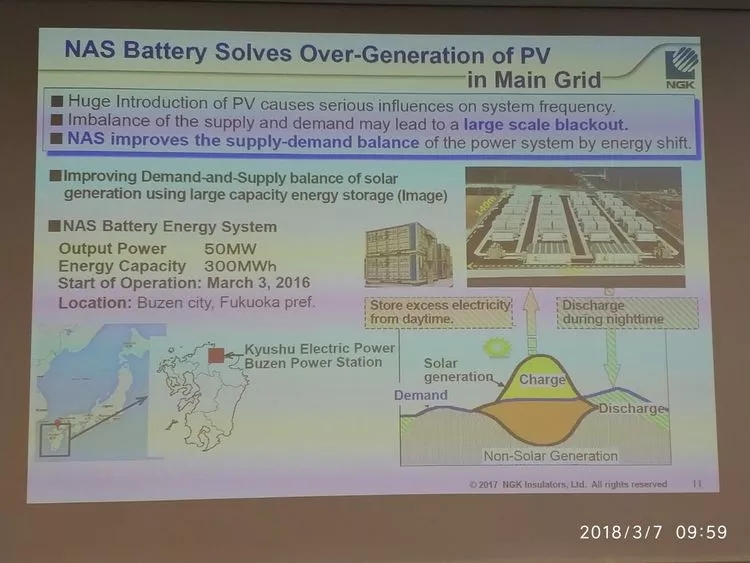

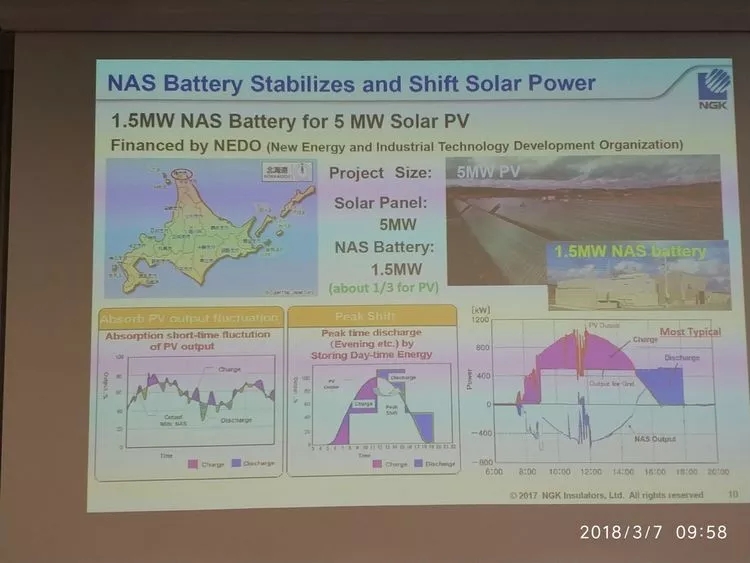

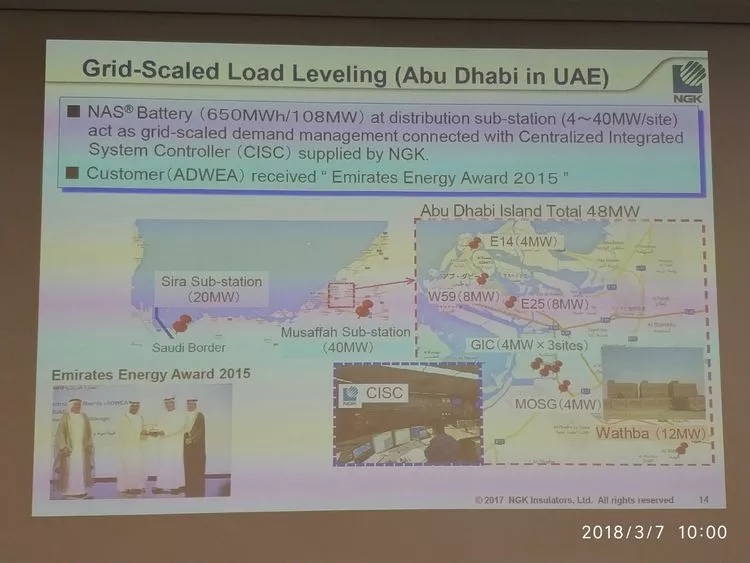

NGK insulators公司的系統設計經理Hiroyuki Abe上午在亞洲開發銀行研究所給我們講解了PPT

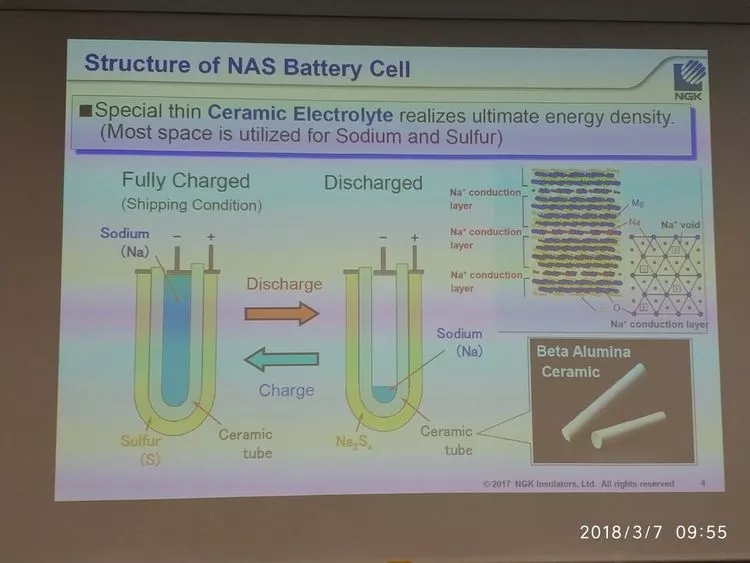

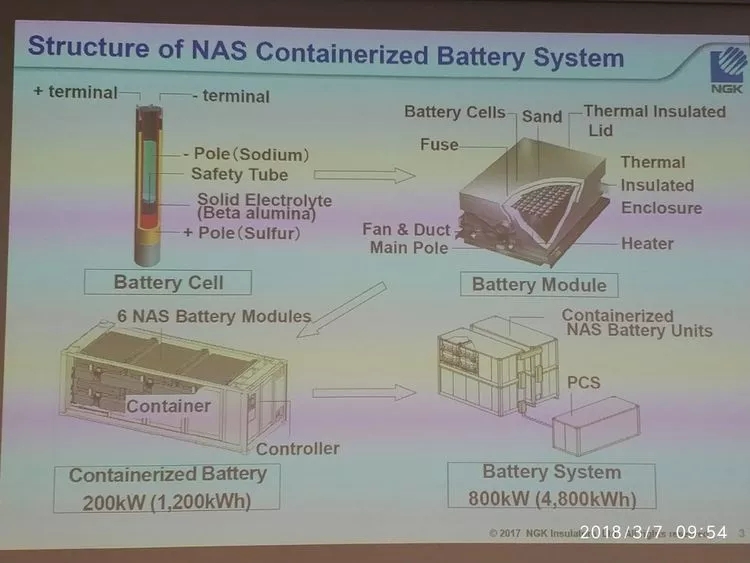

不想深入看原理的人可以跳過，快速往后翻

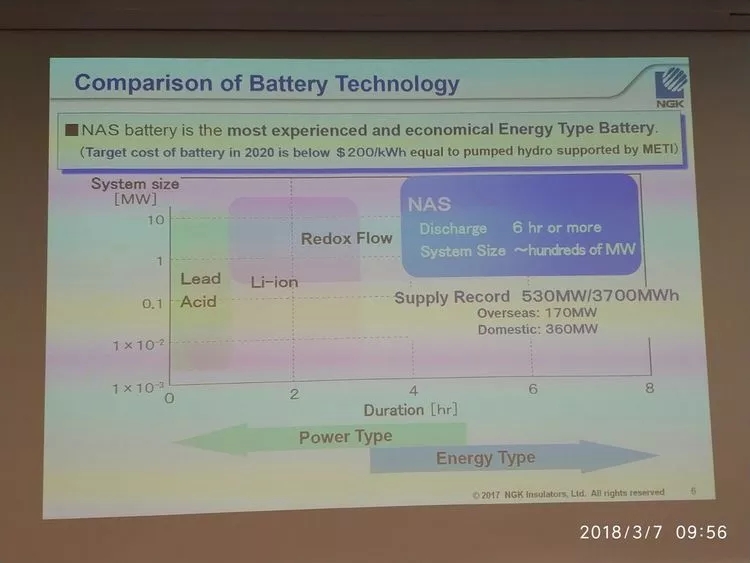

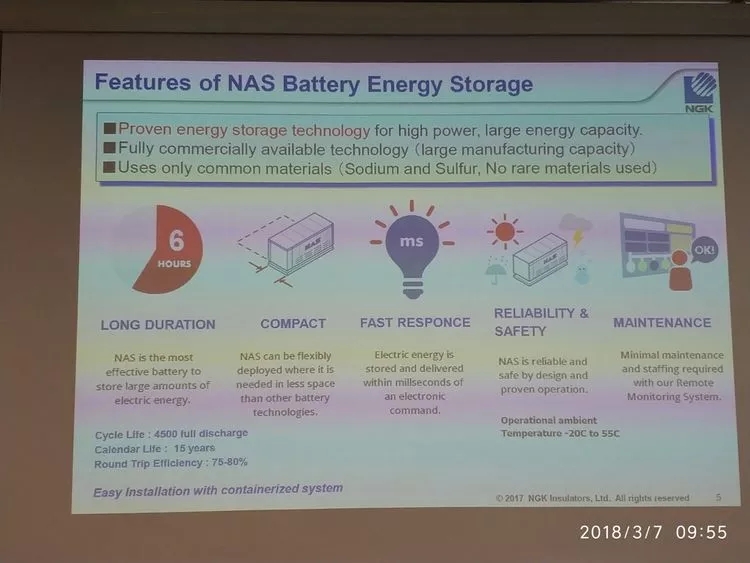

最大特點是大容量。已運行項目總計3700兆瓦時。日本國內項目規模總量大概是國外的兩倍。

關鍵關鍵是成本，該公司說，2020年可以降到200美元每千瓦時。

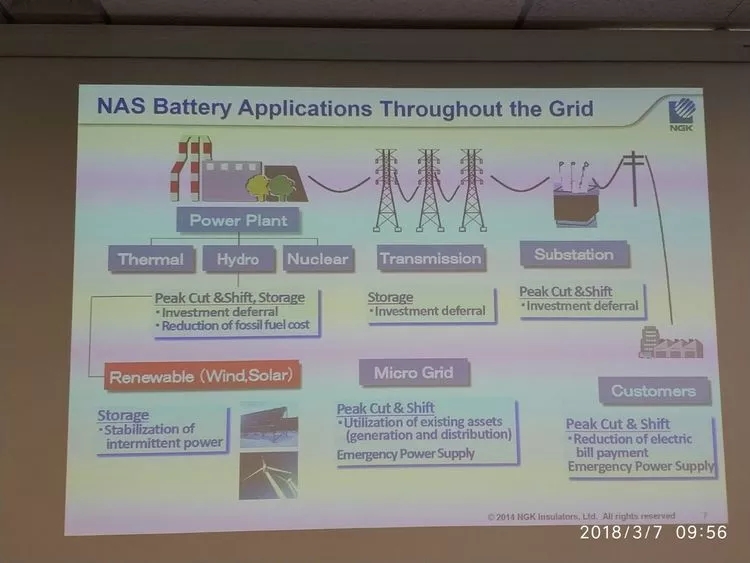

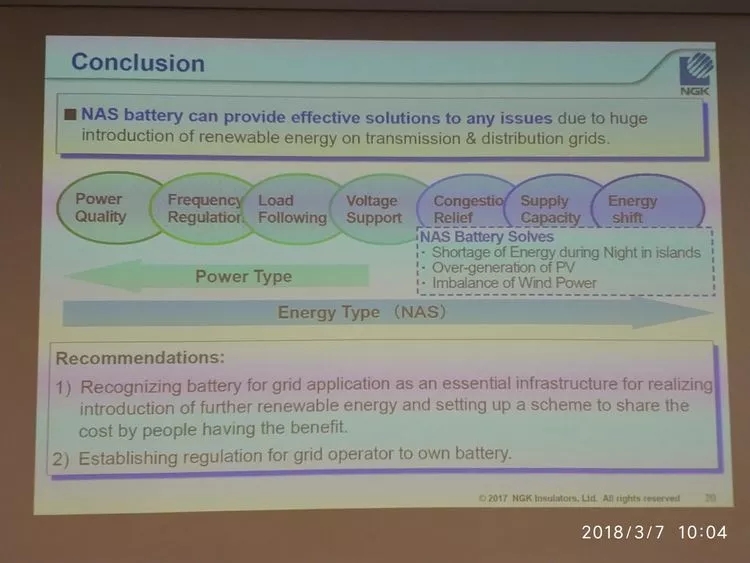

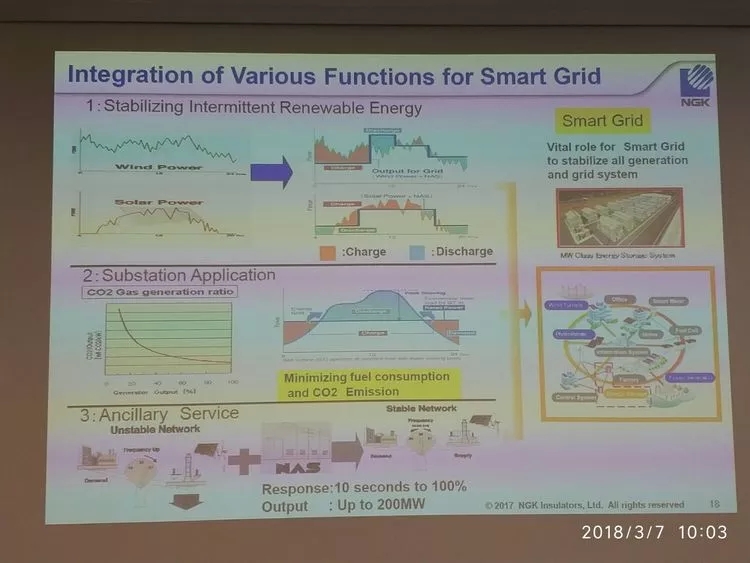

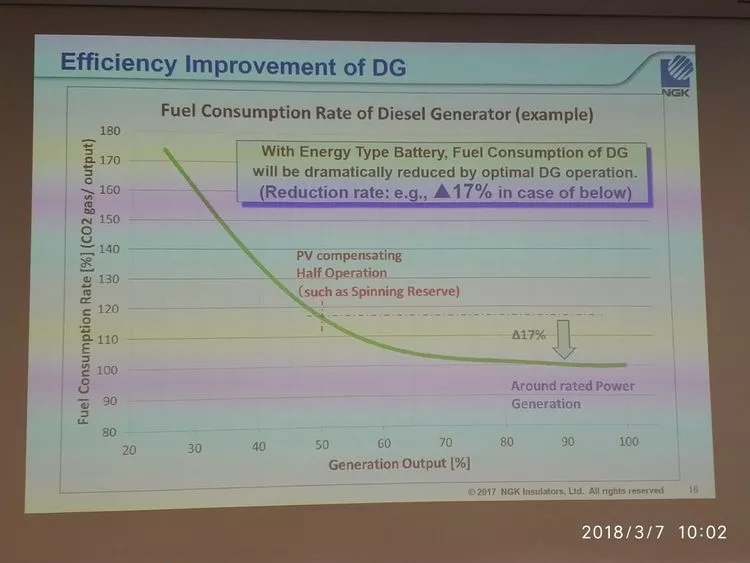

結論：鈉硫電池，大容量，高能量密度，即可用于風電光伏電站提高對風電光伏的送出能力，也可用于微電網的實現高比例可再生能源。

建議

1、對于發展可再生能源，電網應用級的電池是必要的基礎設施。

2、建立電網公司配備鈉硫電池的監管要求。

第四部分 鈉硫電池示范項目現場

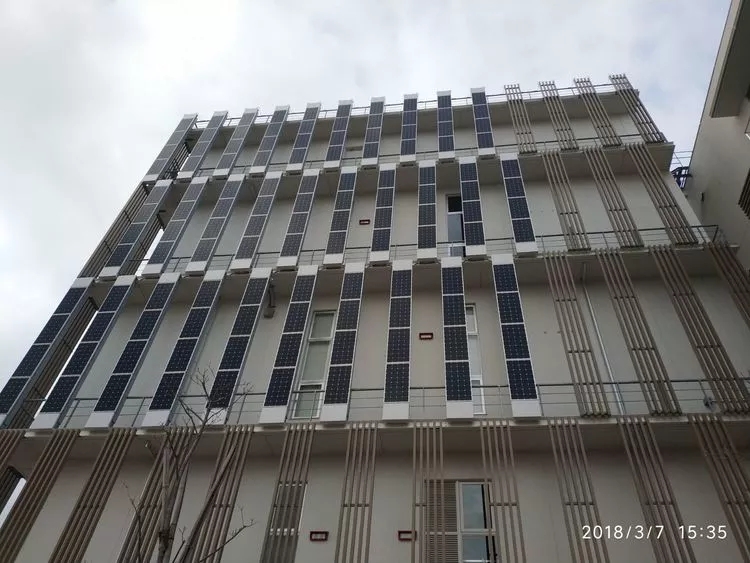

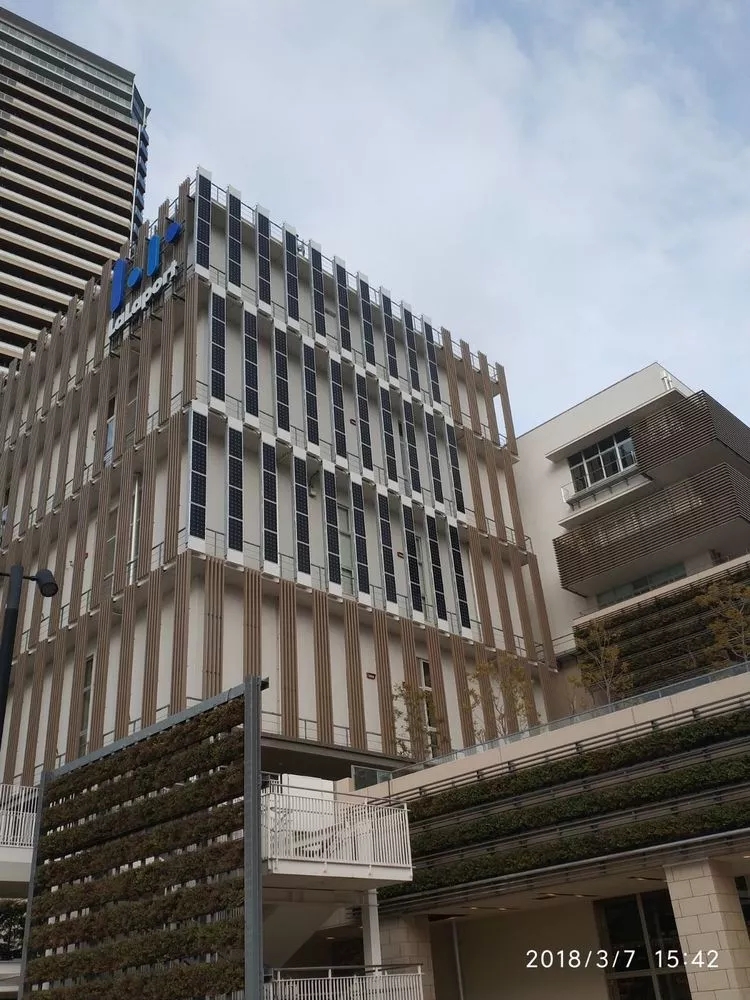

鈉硫電池在城市里當然要接光伏，這是一幢建筑的南立面安裝的光伏，單晶硅的組件。

南立面右側部分可能因?yàn)檎趽酰瑳](méi)有安排光伏。

這是遠觀圖

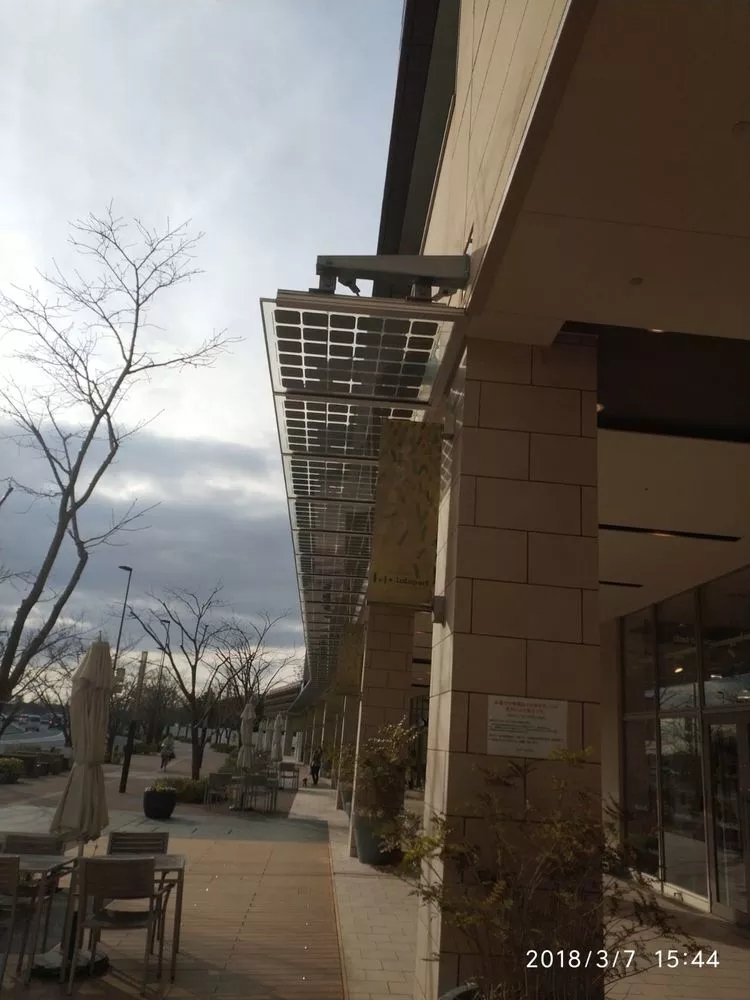

這是建筑的光伏屋檐，一百多米長吧。

36塊的那種組件，單晶硅的，雙玻，透光性比較好

據介紹樓頂上還有不少光伏。沒上樓去看。

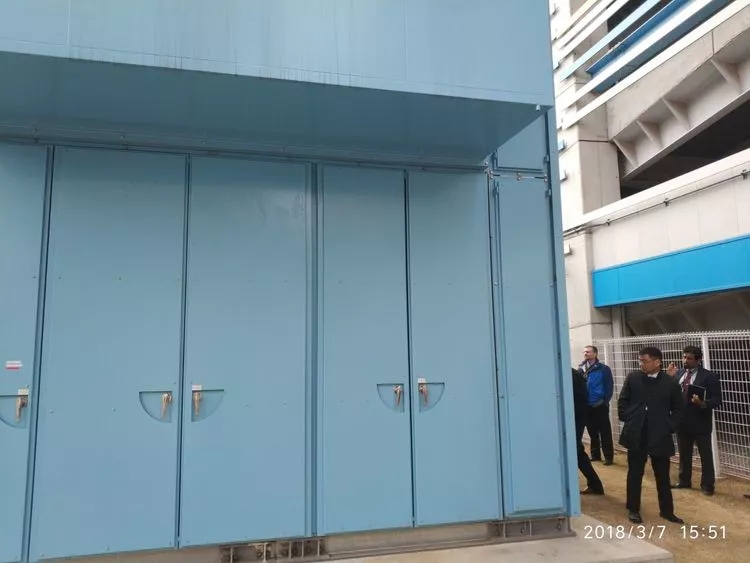

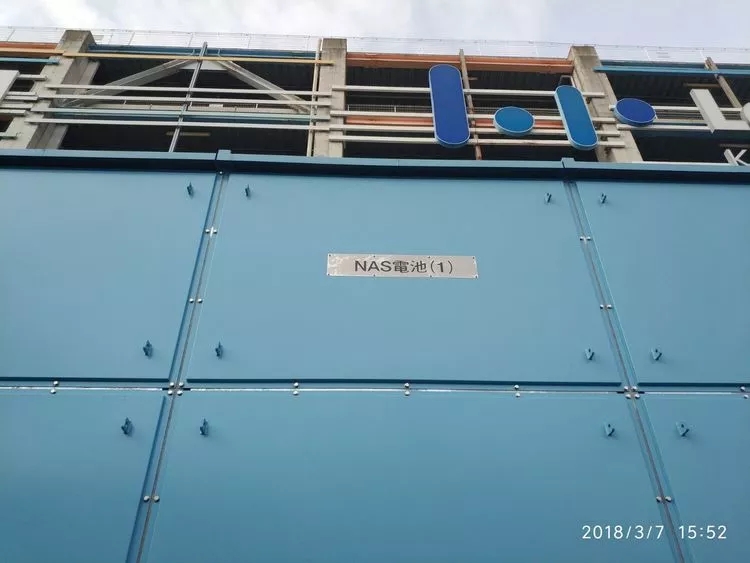

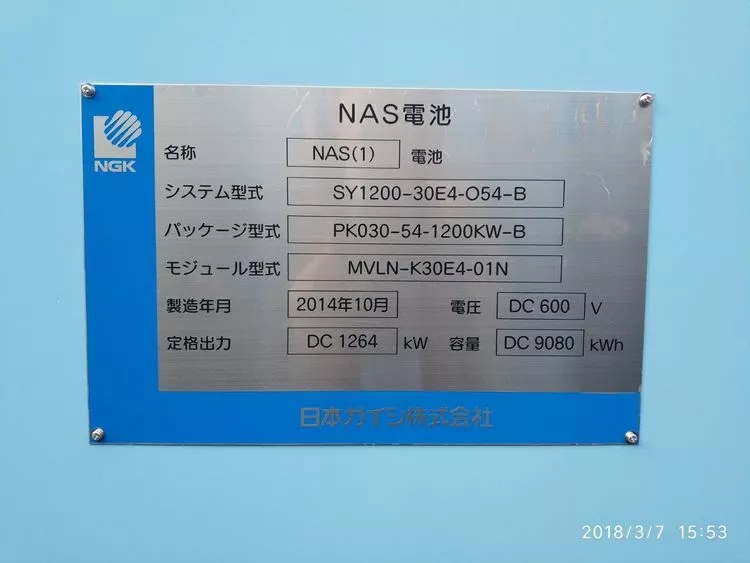

容量9080千瓦時，出力1264千瓦。2014年10月投運。

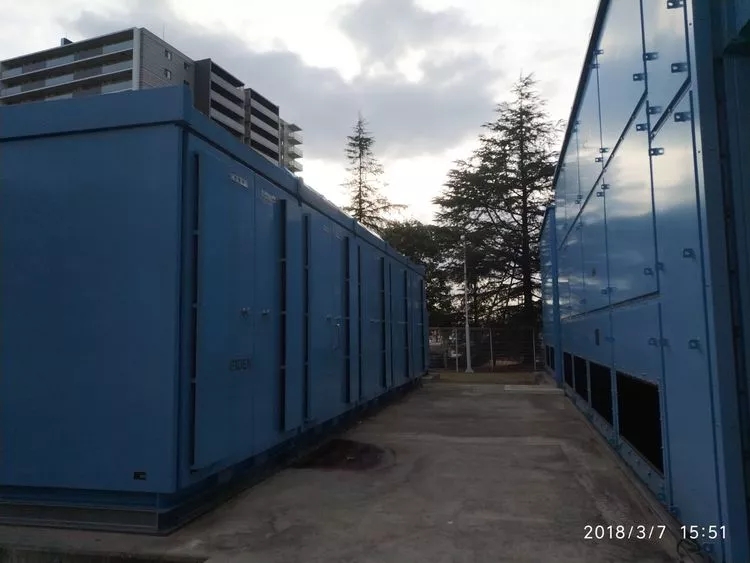

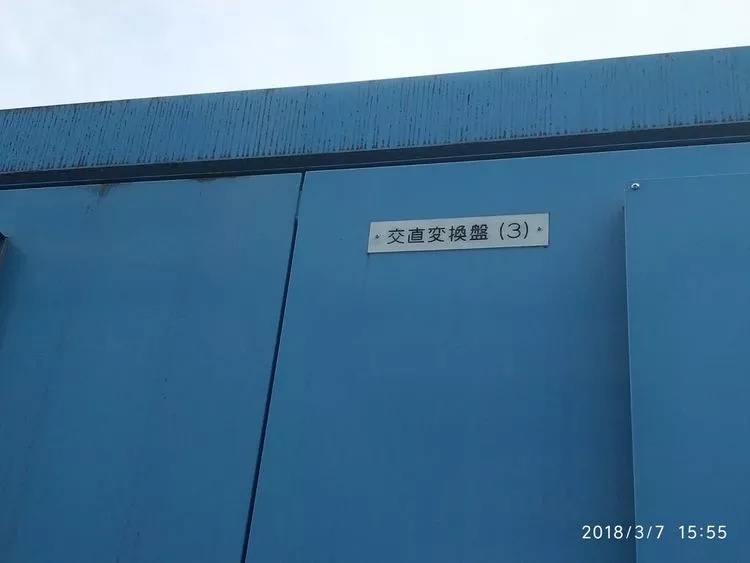

對側是3個交直變換盤

電池站左邊是立體停車場，一樓是自行車，二層以上是汽車。電池站離樓宇非常近

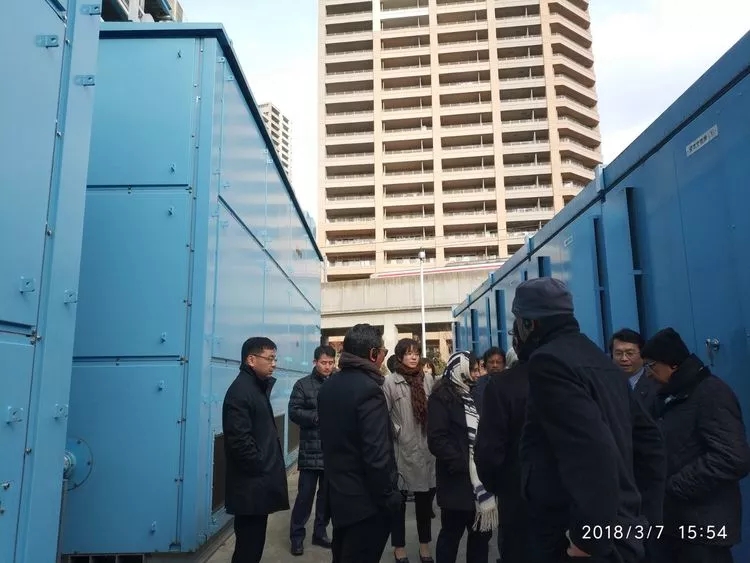

十幾個國家的代表都很感興趣

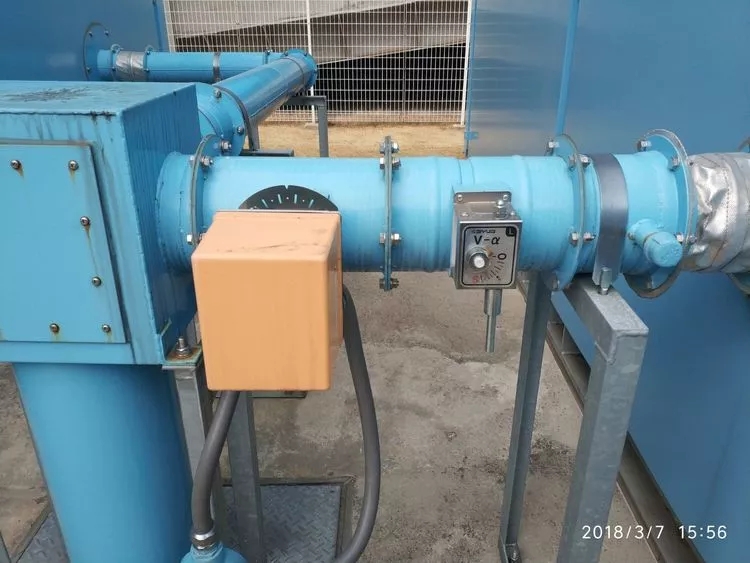

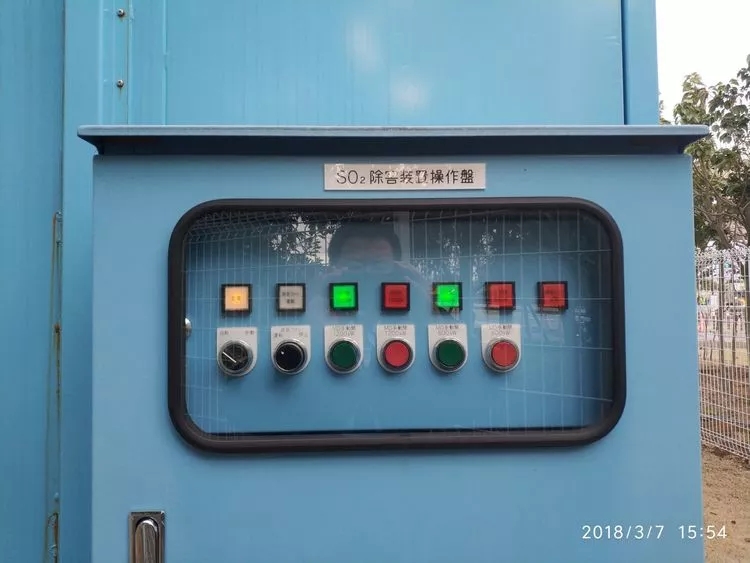

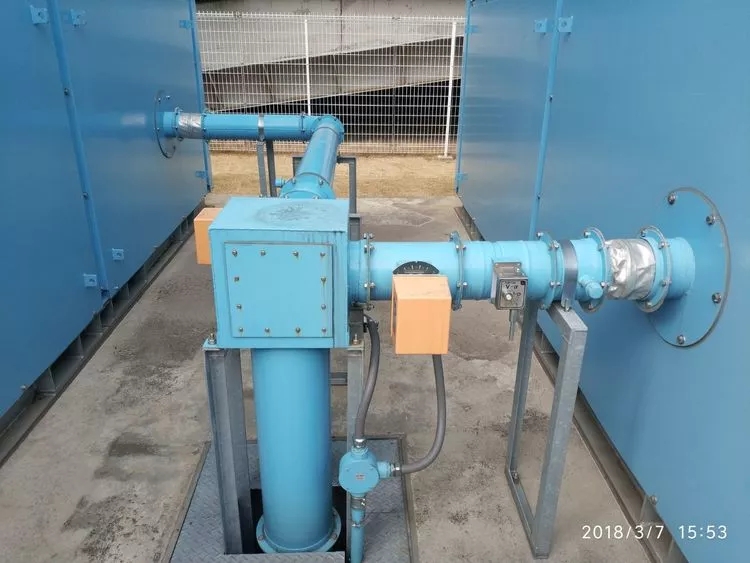

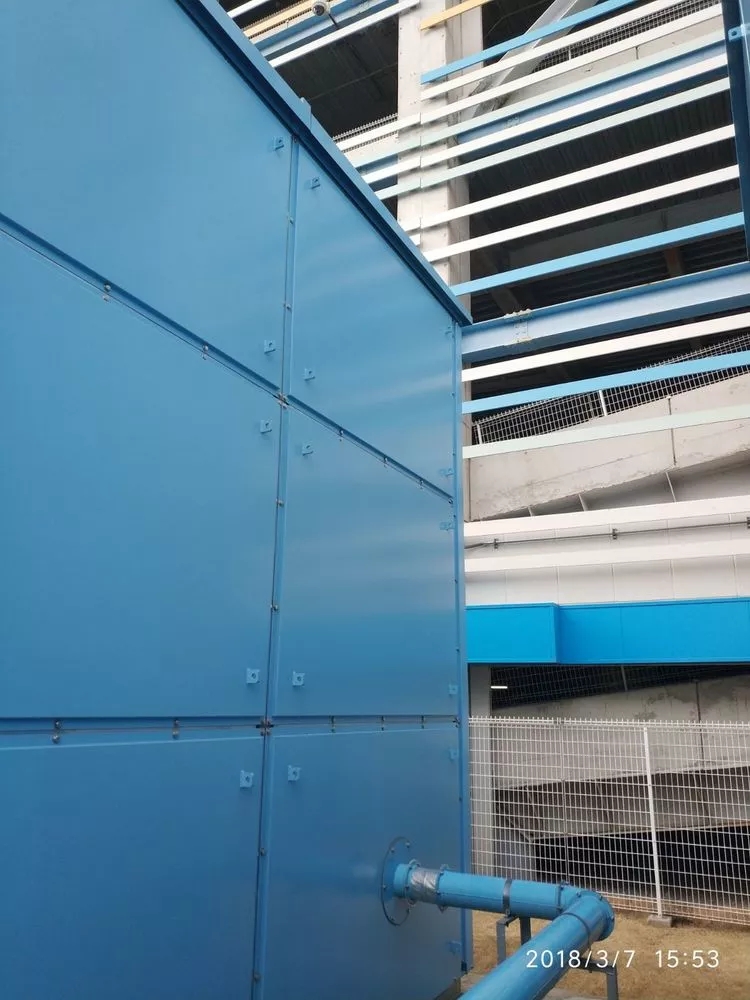

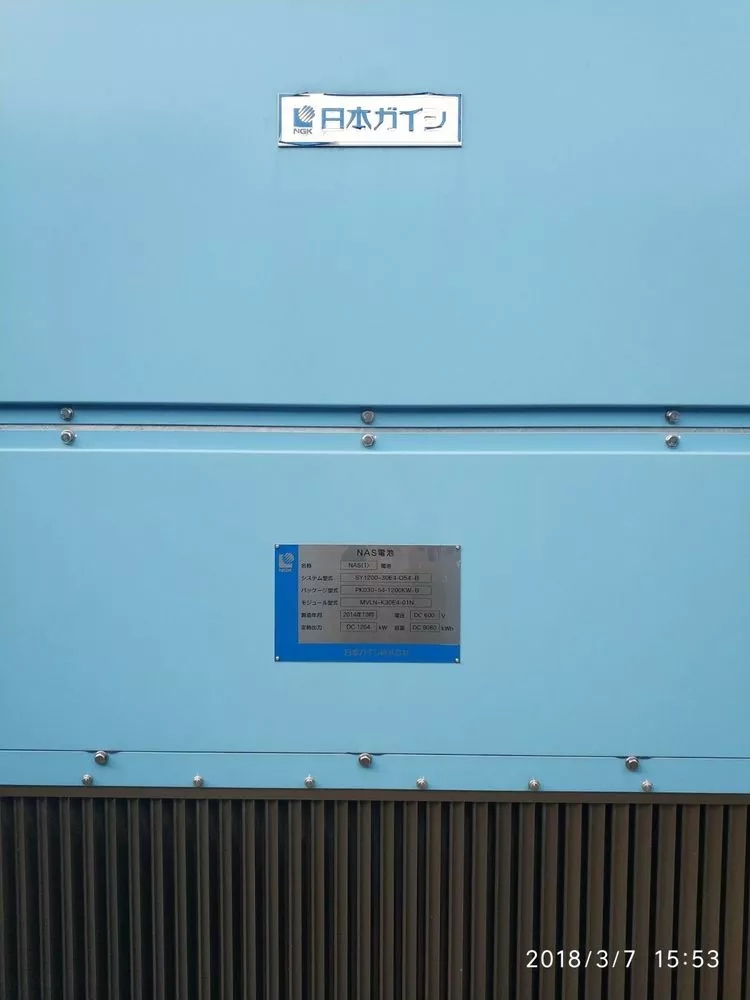

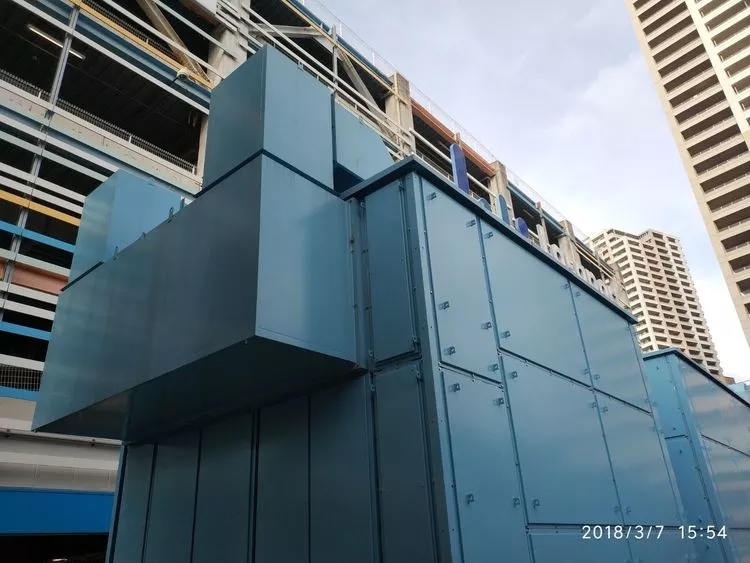

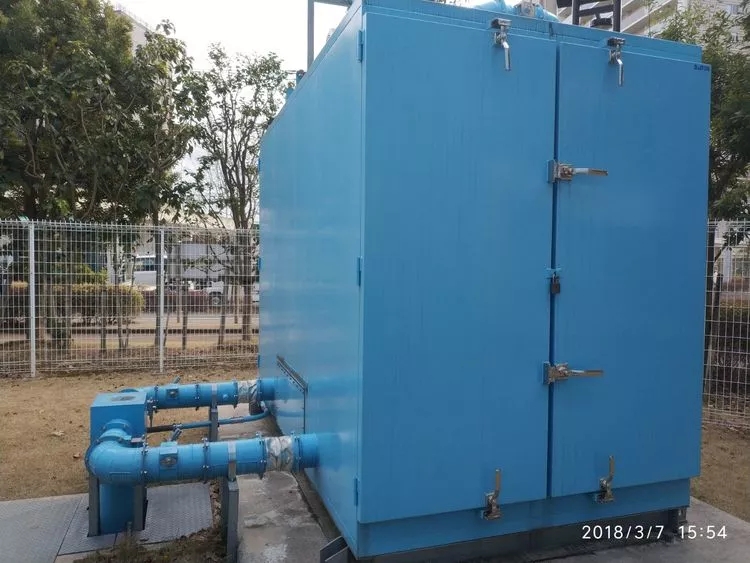

以下是一些細部照片

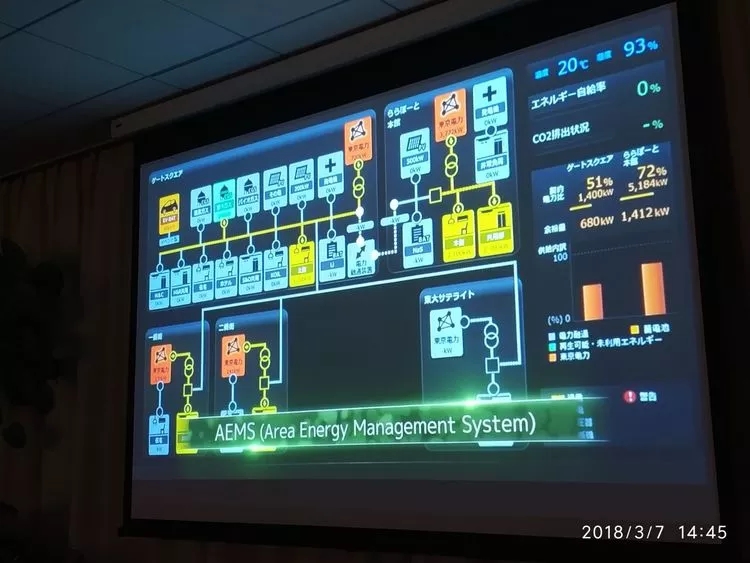

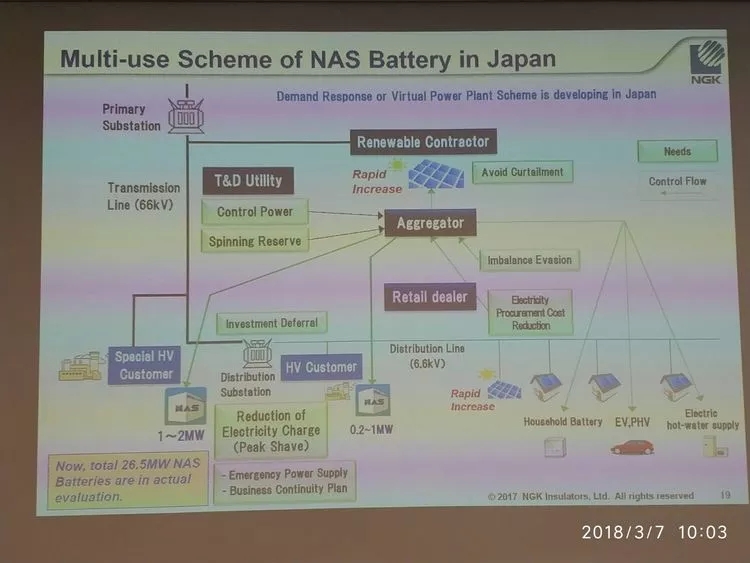

城市的智慧能源系統運營如何呢，主辦方帶我們?nèi)タ戳酥腔勰茉幢O(jiān)控中心，圖表數據都很詳實，只是不讓拍照。以下是園區介紹的區域能源管理系統的一張圖。

第五部分  該公司網站資料

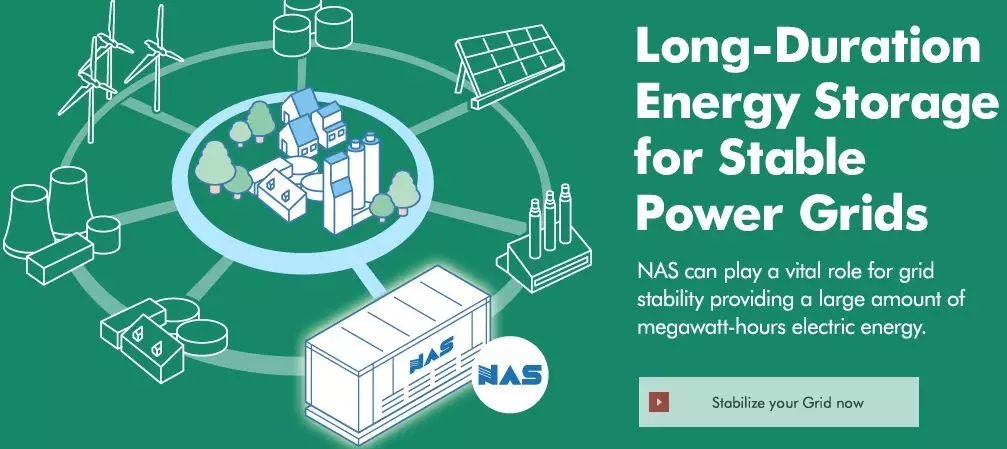

我在公司網站上搜集摘取了一些通俗明了的資料

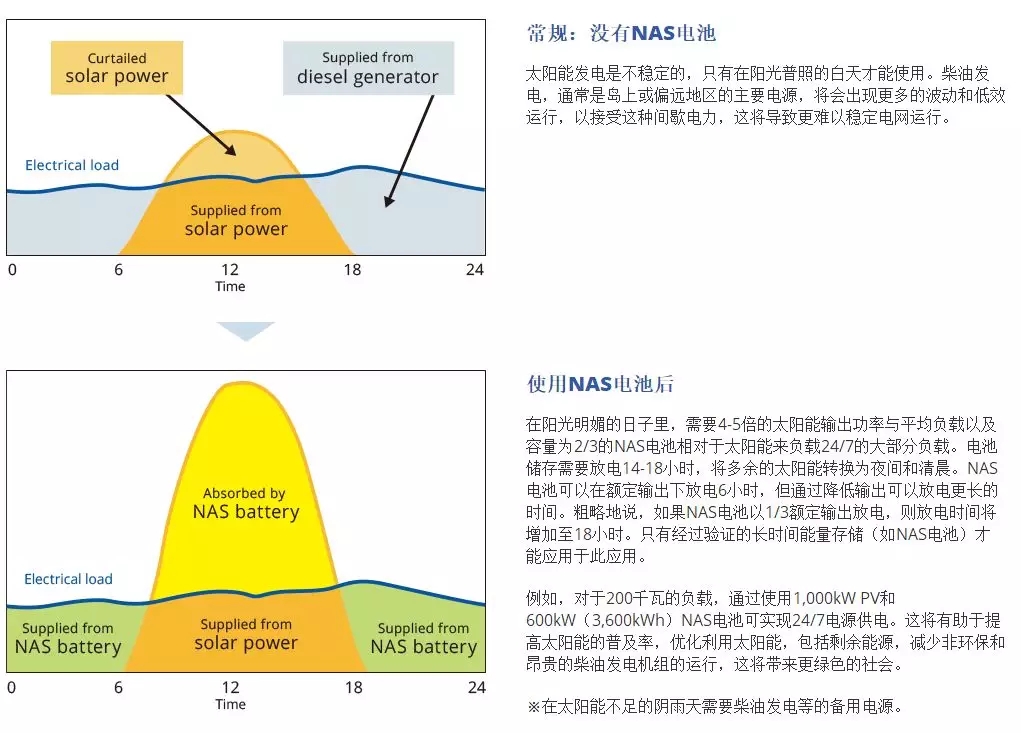

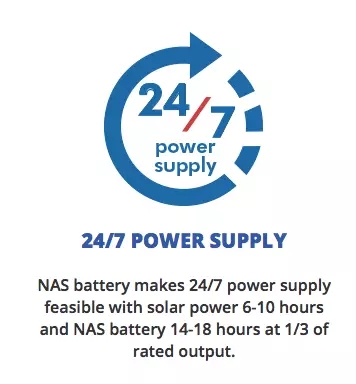

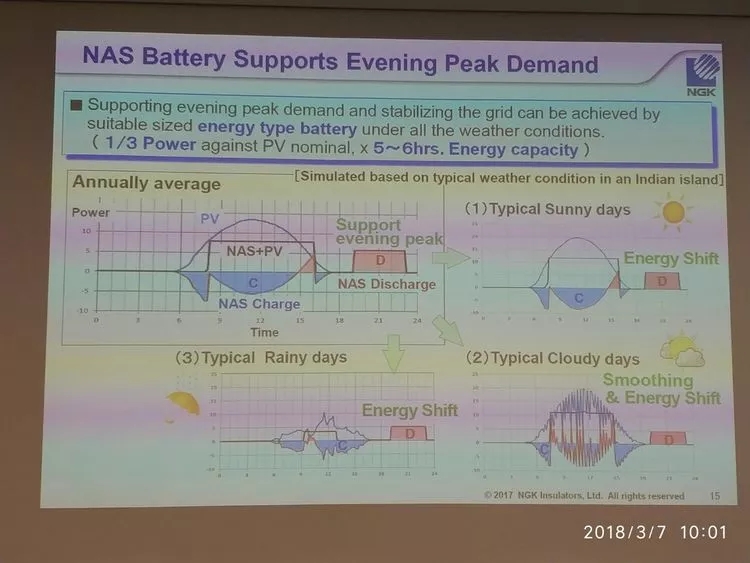

NAS電池可實現連續供電，用太陽能供電6-10小時，NAS電池以額定功率的三分之一供電14-18小時，額定輸出為1/3。

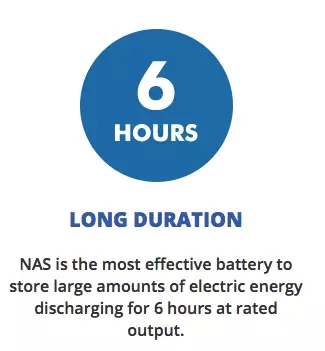

可以在額定輸出功率下儲存6小時的大容量的電能。

可靈活布署，需要的空間很小

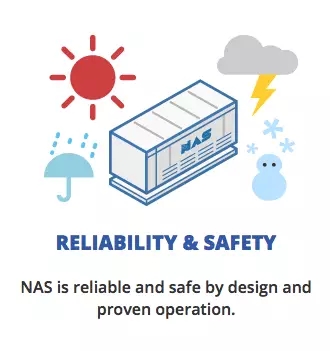

運行安全可靠

通過遠程監控系統進行運維

在幾十毫秒內快速響應，輸出電能

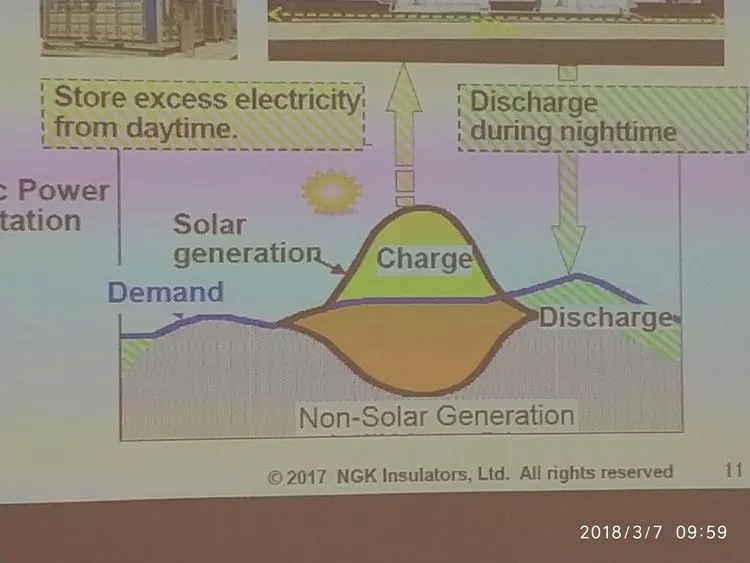

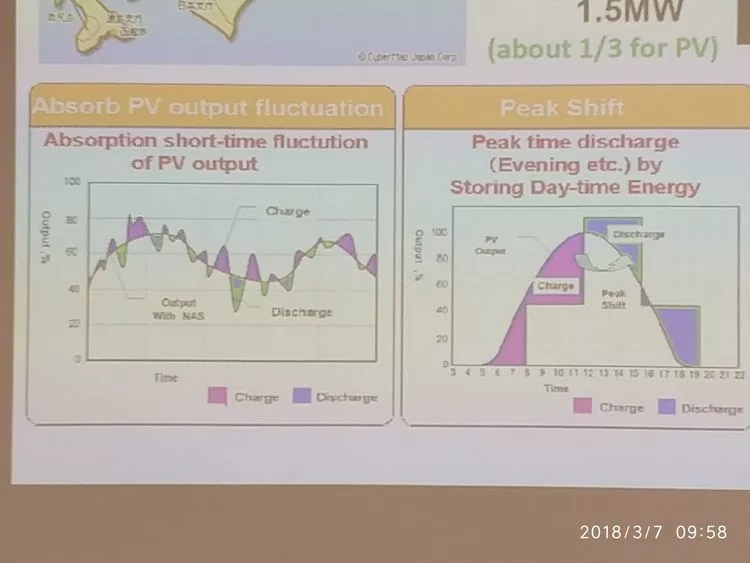

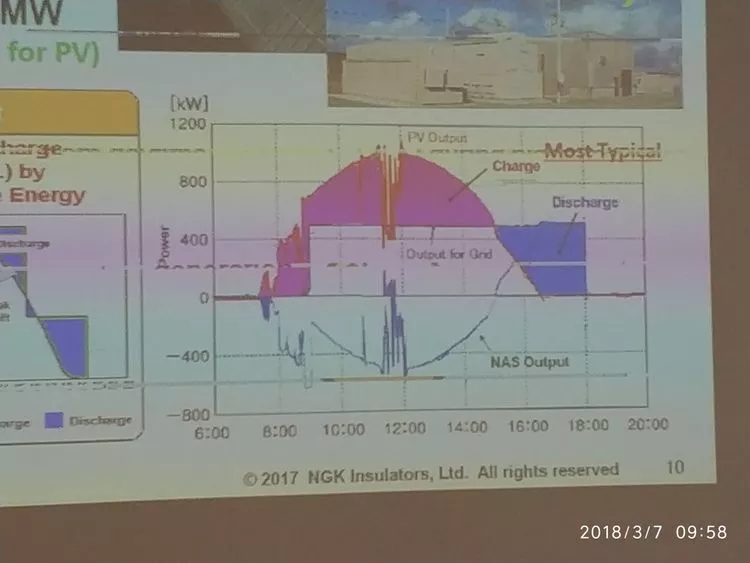

中午存儲光伏電能，晚上放電。

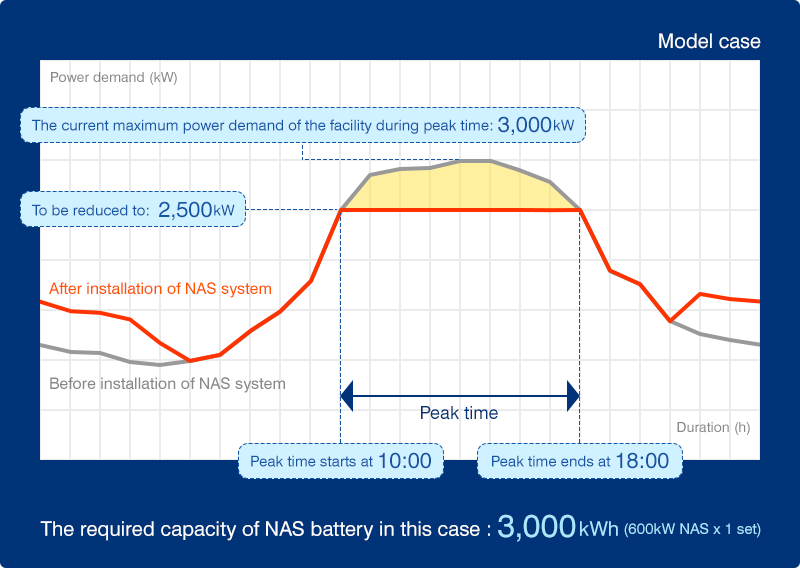

這張對中午的消納光伏的能力更明顯

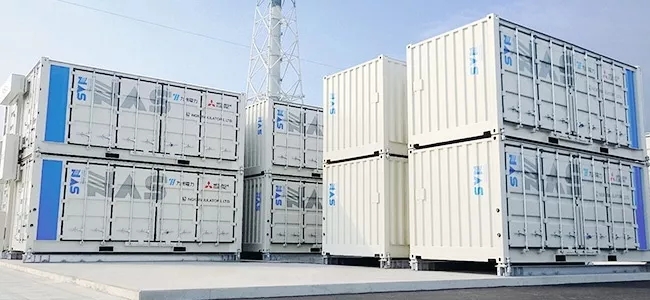

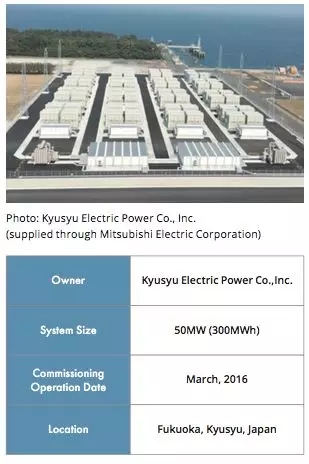

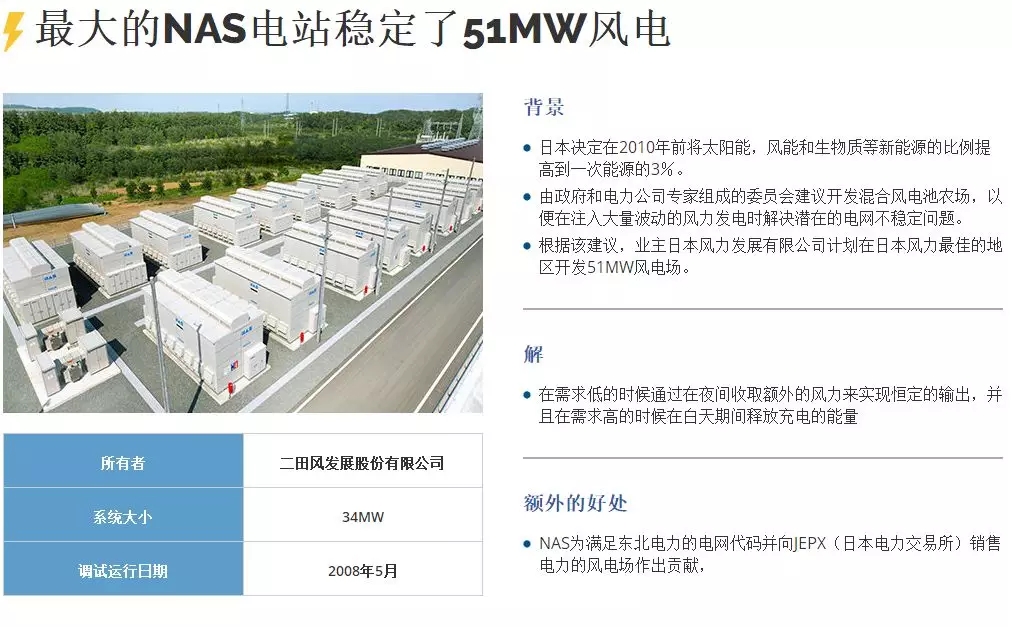

工程案例一：50兆瓦的大型儲能電站，2016年投運，就在日本。這是目前全球規模最大的鈉硫電池儲能電站。

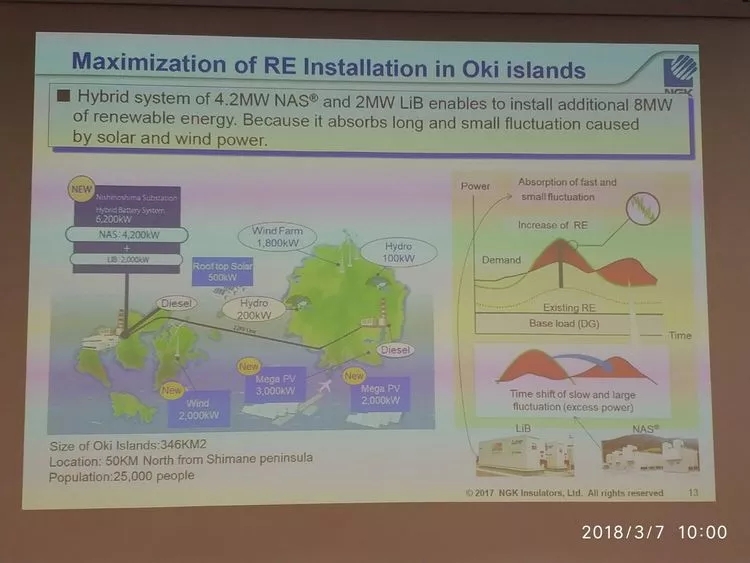

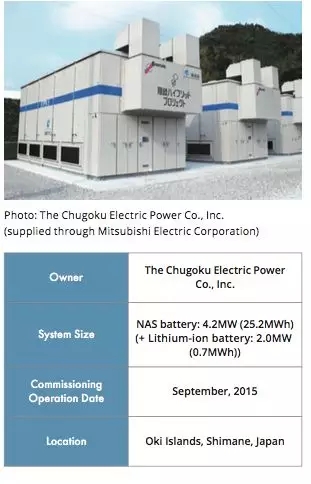

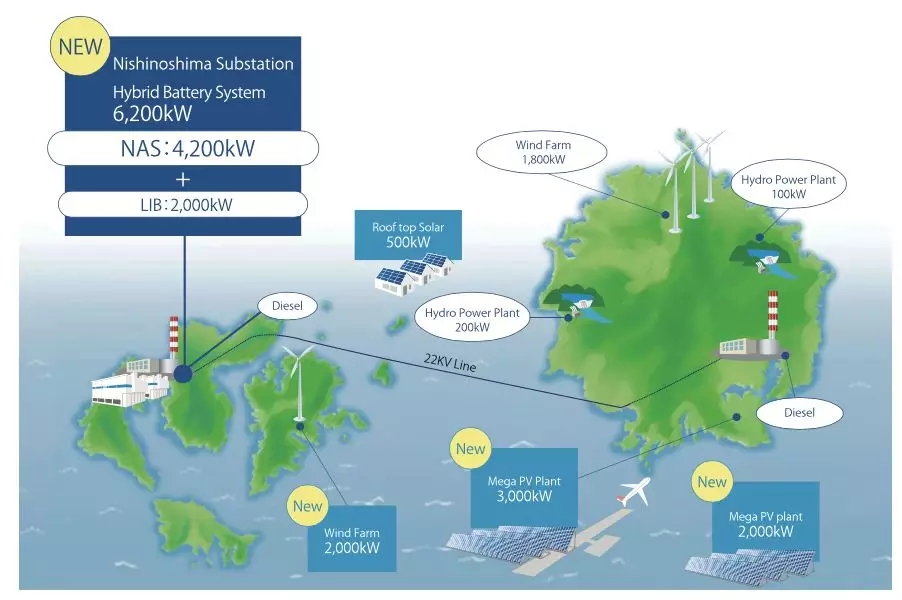

工程案例二：4.2兆瓦的儲能電站，2015年投運，也在日本

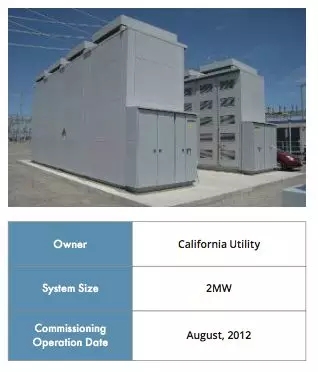

工程案例三：2兆瓦，2012年投運，位于美國加利福利亞州

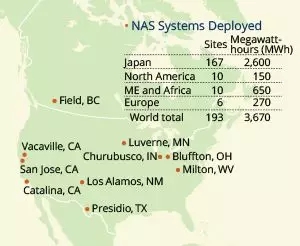

該公司總共有193個鈉硫電池工程項目，總?cè)萘渴?670兆瓦時。

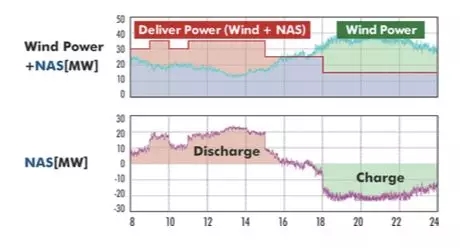

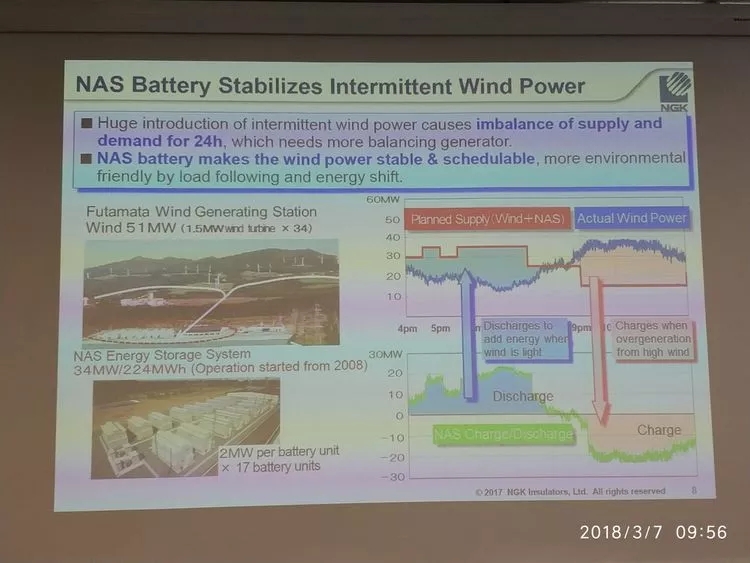

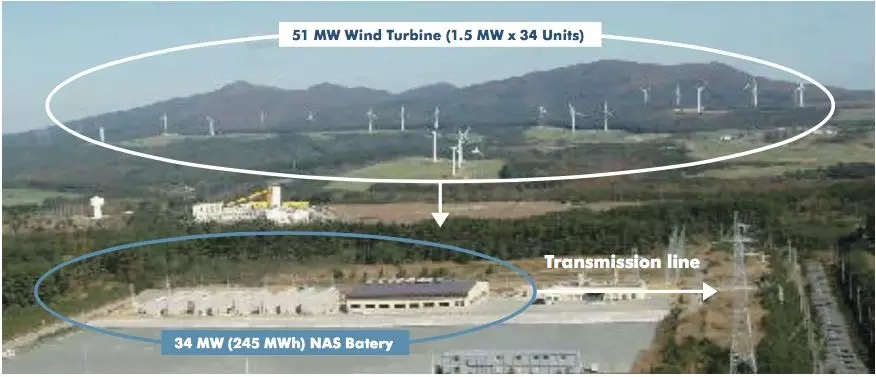

這是調節風電的效果示意圖

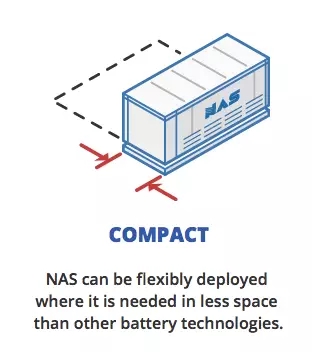

占地面積小

某示范項目示意圖
