圖1主要為復合固態電解質（HSE）膜的物相和形貌表征，其中，圖1a 為制備的LLZO粉末的X射線衍射（XRD）圖譜。可見制備的粉末為立方晶相的LLZO。圖1b 為所制備的LLZO粉體的掃描電鏡（SEM）照片，可以看出其粒徑約在幾個微米左右；圖1c 為所制備的HSE膜的SEM 照片，可以看出LLZO顆粒均勻地分布在PVDF-HFP聚合物基體中。圖1d 為HSE的離子傳輸示意圖，一方面PVDF-HFP 是一種共聚物，在其非晶區，F原子電負性較強，有利于鋰離子在非晶區的傳輸；另一方面LLZO的加入，提高了HSE的離子遷移數。

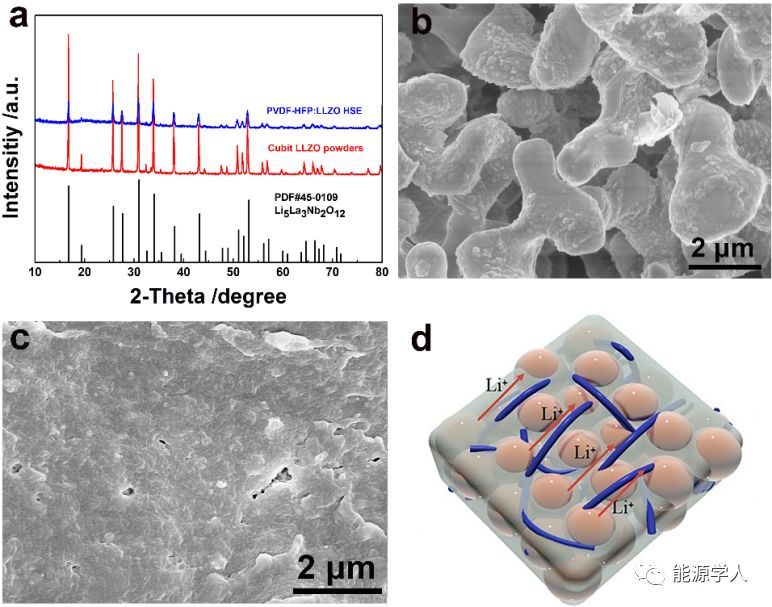

圖1. (a) 制備的LLZO 粉體以及復合電解質膜的XRD 圖譜，(b) LLZO 粉體的SEM照片， (c) 復合電解質膜的SEM 照片， (d) 復合電解質膜中鋰離子傳輸路徑示意圖。

圖2 a 為?有20μL有機液體電解質以及干的復合電解質膜在不同溫度下的電導率圖, 從圖中可以看出 ?有20μL有機液體電解液的電解質膜，其室溫離子電導可達1.1× 10−4 S/cm，在 100°C 時，可高達7.63× 10−4 S/cm 。LLZO 粉體的加入，不僅提供了鋰離子的傳輸路徑，也降低了聚合物基體的結晶度，從而提高了復合膜的離子電導率。圖2b對比了純的PVDF-HFP聚合物膜以及HSE的線性掃描伏安（LSV）曲線，可見純的聚合物膜在4.5V (vs. Li+/Li) 出現分解， 而HSE因LLZO粉末的加入，其分解電壓可達5.3V。圖2c 用于測試復合電解質膜的鋰離子遷移數，通過計算得知，該復合固體電解質膜的離子遷移數高達0.61。圖2d 為純 PVDF–HFP 和復合電解質膜的熱重分析（TGA）結果，可見純PVDF–HFP在 350°C開始出現分解，在500°C 完全分解；而添加50wt% LLZO的復合電解質膜在500°C 失重大約 50wt% 之后一直保持穩定至800°C。

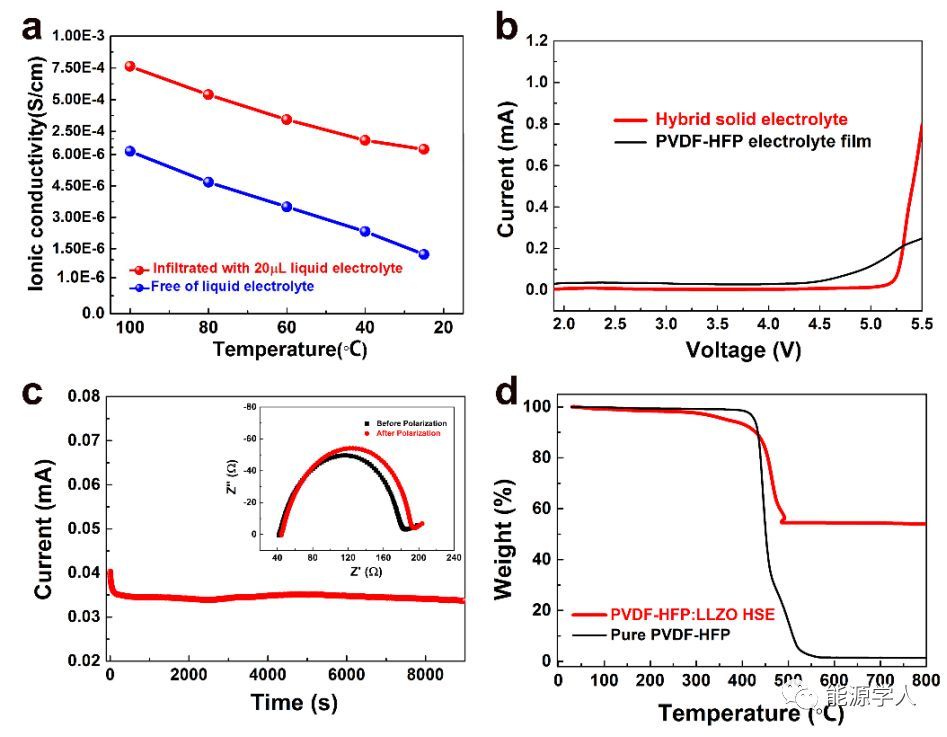

圖2. (a) ?有20μL有機液體電解質以及干的復合電解質膜在不同溫度下的電導率圖，(b) 純PVDF-HFP聚合物膜和復合電解質膜的LSV對比圖， (c) Li|HSE|Li 對稱電池的直流極化測試結果，用于計算鋰離子遷移數，(d) 純PVDF-HFP聚合物膜和復合電解質膜的TGA曲線對比。

圖3 a為制備的Li∣HSE∣LiFePO4固態電池在不同倍率下的充放電曲線圖。在0.1C，電池放電容量可達140mAh/g；當電流密度增大到0.5 C 和 1.0 C, 電池放電容量分別為113mAh/g和103mAh/g。 圖3 b為 Li∣HSE∣LiFePO4電池在室溫下的倍率性能，可見隨著電流密度的增加，電池容量降低，這主要是由于鋰離子的擴散受限引起的；但在2 C的電流密度下,電池的容量仍然可達到80mAh/g。圖3 c為室溫下電流密度為0.5C（0.2 mA/cm2）下，電池的循環性能圖，可見電池循環180圈后的庫倫效率接近100% ，其容量保持率高達92.5%。

圖3. (a) 不同倍率下，固態鋰電池的首次充放電曲線圖， (b) 25°C下，電池在不同倍率下的放電比容量隨循環次數的變化, (c) 0.5C倍率下，電池容量和庫倫效率隨循環次數的變化, (d) Li|HSE|Li對稱電池在不同電流密度下電壓隨時間的變化曲線。

圖4a 為摩擦納米發電機（TENG）給固態鋰電池充電的示意圖，研究了不同頻率脈沖輸出電流對固態鋰電池性能的影響。圖4b 為TENG在不同轉速下的輸出電流曲線。圖4c為不同轉速的TENG給固態鋰電池充電20min，然后電池以40μA 恒流放電的曲線。可見隨著轉速的增加，充電電流增大，電池充電容量有所提高，特別是在較高轉速下，電池充電曲線更加平穩。圖4d為不同倍率循環后的電池以及用TENG充電后電池的阻抗譜圖，可以看出，在用TENG充電后，電荷遷移阻抗（Rct） 有所增加，這可能是因為摩擦納米發電機給電池充電時，脈沖電流使得電極和電解質之間界面發生了變化。結果顯示固態電池可以穩定存儲摩擦納米發電機輸出的脈沖能量，特別是較高頻率下的脈沖能量。

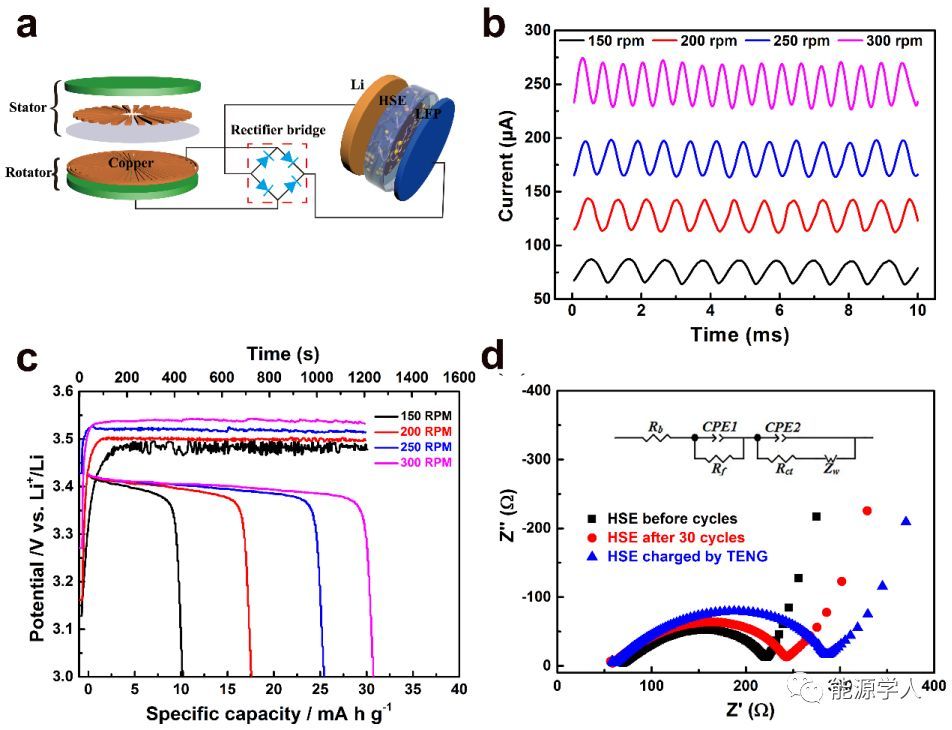

圖4. (a) 摩擦納米發電機（TENG）給固態鋰電池充電的示意圖，(b) TENG在不同轉速下的輸出電流曲線，(c) 不同轉速的TENG 給固態電池充電20min的充電曲線和電池以40μA 電流的放電曲線， (d) 不同倍率循環后的電池以及用TENG充電后電池的阻抗譜圖。

液相法制備Li7La3Zr2O12（LLZO）粉體：將 0.0248 mol 檸檬酸（C6H8O7·H2O）, 0.01224 mol 乙二胺四乙酸（C10H16N2O8）, 0.007 mol 硝酸鋰（LiNO3）, 0.003 mol 硝酸鑭（La(NO3)3·6H2O）, 0.00175 mol 硝酸氧鋯（ZrO (NO3)2·xH2O）, 0.00024 mol 硝酸鋁（Al(NO3)3·9H2O）和 0.00025 mol 草酸鈮（C2NbO4）溶解在40ml 去離子水中，磁力攪拌下溶解，之后加入一定量的硝酸，氨水，調節溶液pH≈8 。80℃下攪拌6小時，蒸發溶劑得到溶膠，進一步放置于烘箱中干燥，得到凝膠，再進行研磨。之后將前驅體置于坩堝，在馬弗爐中850℃下煅燒2h，得到立方相的LLZO粉體。

PVDF-HFP:LLZO 電解質膜的制備：稱取1.5g PVDF-HFP，加入9ml N,N-二甲基乙酰胺（DMAc）和丙酮（體積比1:2）的混合溶液，在常溫下攪拌溶解；然后稱取1.5g LLZO粉體，分散于上述懸浮液中；將分散均勻的混合漿液用刮刀在聚四氟乙烯平板上刮膜，刮膜刮刀間隙約為120μm；待室溫溶劑自然蒸發后，將薄膜從聚四氟乙烯板剝離，在烘箱中60℃下干燥12h，再置于真空烘箱中60度干燥6h；將所得薄膜沖片，然后以6MPa的壓力壓膜，以防止電解質膜的變形。最后將制備的電解質膜放置于Ar氣填充的手套箱中待用。

Wenqiang Zhang, Jinhui Nie, Fan Li,Zhong Lin Wang, Chunwen Sun, A Durable and Safe Solid-State Lithium Battery with a Hybrid Electrolyte Membrane, Nano Energy, 45 (2018),DOI:10.1016/j.nanoen.2018.01.028
