基于解決上面問題，儲能的加入就勢在必行。事實證明，無論在削峰填谷、分時調度、調頻調峰等各個方面，儲能的優勢都非常明顯。那進行儲能系統的設計就變?yōu)楸匾裕捎诖笠?guī)模的儲能技術還需要完善和經濟性，我只闡述“分布式光伏＋”儲能項目的設計要點。

一、儲能電氣系統的組成

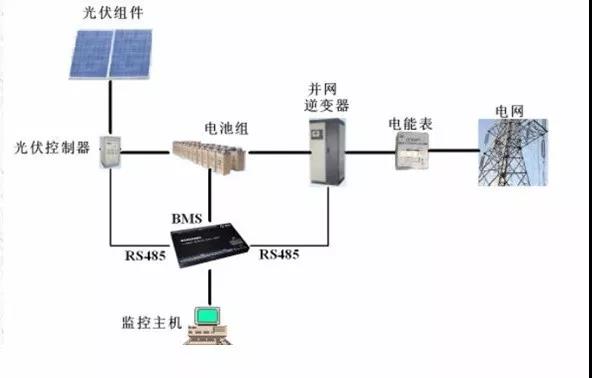

儲能型分布式光伏儲能系統主要用于配合光伏發電，因此，整個系統包括光伏組件、開關站、儲能電池組、電池管理系統、逆變器、電能表及儲能電站聯合控制調度系統等。儲能接網系統構架如下圖1所示。

圖1儲能接網系統構架

二、電氣主接線設計

儲能電站的電氣主接線應根據儲能電站的電壓等級、規劃容量、線路和變壓器連接元件總數、儲能單元設備特點等條件確定，并應滿足供電可靠、運行靈活性、操作檢修方便、投資節約和便于過渡或擴建等要求，儲能電站接入方式應滿足標準Q/GDW564—2010《儲能系統接入配電網技術規定》，儲能電站高壓側可采用線路變壓器組、單母線、單母線分段、橋形接線等簡單接線方式。

三、電氣一次設備與選擇

儲能電站電氣設備性能應滿足儲能電站各種運行方式的要求。儲能電站電氣設備和導體選擇應符合國家現行標準GB50060-2008《3~110kV高壓配電裝置設計規范》和DL/T5222—2005《導體和電器選擇設計技術規定》，對于20kV以下儲能電站還應滿足現行國家標準GB50053-2013《20kV及下變電所設計規范》的規定。

四、儲能電站的設備布置

儲能電站電氣設備布置應結合方式、設備形式及儲能電站總體布置綜合因素確定。儲能電站電氣設備布置應符合國家標準GB50060-2008《3~110kV高壓配電裝置設計規范》的規定。對于20kV以下儲能電站還應滿足現行國家標準GB50053-2013《20kV及下變電所設計規范》的規定。

五、儲能電站站用電電源設計

儲能電站站用電源配置應根據儲能電站的功能定位、重要性、可靠性要求等條件確定。儲能電站站用電源的設計應符合現行國家標準GB50054-2011《低壓配電設計規范》的規定。儲能電站站用電源應滿足站內操作、照明及其他動力用電。儲能電站的備用電源可引自光伏站站用備用變壓器或單獨從10kV配電網中引接備用電源。

六、電纜的選擇與敷設

儲能電站電纜選擇與敷設的設計應符合現行國家標準GB50217-2007《電力工程電纜設計規范》的規定。

鋰電池的電池分系統基本上由電池模塊按一定容量放置在電池柜內，因此電纜進、出線宜由下端引出，宜采用電纜橋架敷設。

液流電池具有強酸腐蝕性，存在滲漏的可能性，為了弱堿其對進、出線的腐蝕，推薦進、出線由上端引出，采用電纜橋架敷設。

七、儲能電站電氣二次設計

儲能電站的二次系統是保障儲能電站安全、穩定運行不可或缺的重要部分。儲能電站的二次配置應與全站的電氣一次系統統籌考慮。儲能電站的二次系統主要包括變電站綜合自動化、繼電保護和安全自動化裝置、電池管理系統和儲能電站監控系統等。實現與其他二次系統的無縫切換，接受電網公司的調度是二次設計的重點。

八、儲能電站土建設計

儲能電站的建、構筑物的設計應做到統一規劃、造型協調、結構合理、整體性好、生產及生活方便，便于施工及維護。儲能電站總平面布置應按最終規模進行規劃設計，目前儲能裝置一般都采用集裝箱式。

總　結

對電網公司來說，儲能對電網適用性強、友好性強。隨著大規模的分布式項目＋儲能項目的應用，期盼早日完成《關于促進儲能技術與產業發展的指導意見》中對儲能“十三五”的定位要求：儲能產業發展進入商業化初期。儲能對于能源體系轉型起到關鍵作用。
