電芯激活的過程——化成

化成是對注液后的電芯進行激活的過程，通過充放電使電芯內部發生化學反應形成SEI膜(SEI膜：是鋰電池首次循環時由于電解液和負極材料在固液相間層面上發生反應，所以會形成一層鈍化膜，就像給電芯鍍了一層面膜。)，保證后續電芯在充放電循環過程中的安全、可靠和長循環壽命。將電芯的性能激活，還要經過X-ray監測、絕緣監測、焊接監測，容量測試等一系列“體檢過程”。

化成工序當中還包括，對電芯“激活”后第二次灌注電解液、稱重、注液口焊接、氣密性檢測;自放電測試高溫老化及靜置保證了產品性能。

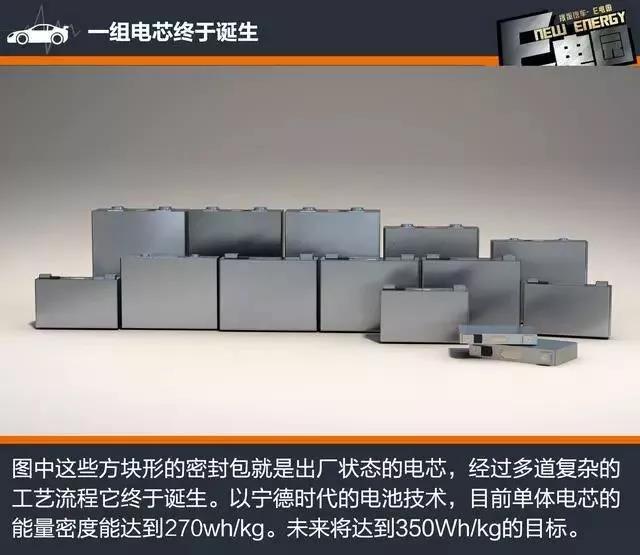

所有制造好后的每一個電芯單體都具有一個單獨的二維碼，記錄著出生日期，制造環境，性能參數等等。強大的追溯系統可以將任何信息記錄在案。如果出現異常，可以隨時調取生產信息;同時，這些大數據可以針對性地對后續改良設計做出數據支持。

單個的電芯是不能使用的，只有將眾多電芯組合在一起，再加上保護電路和保護殼，才能直接使用。這就是所謂的電池模組。

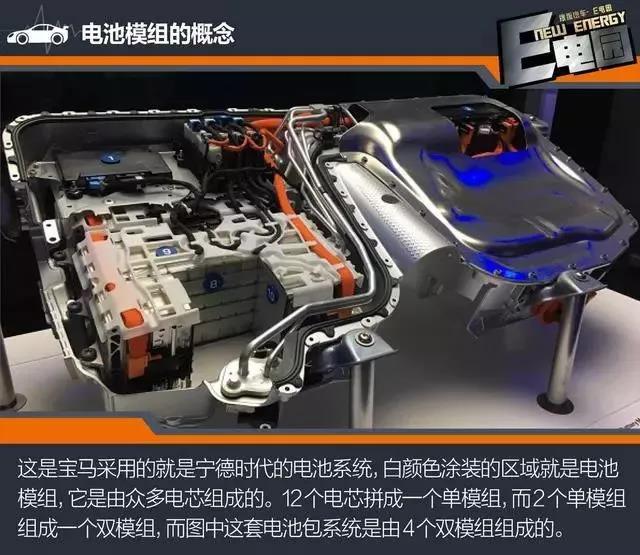

電池模組是由眾多電芯組成的。需要通過嚴格篩選，將一致性好的電芯按照精密設計組裝成為模塊化的電池模組，并加裝單體電池監控與管理裝置。CATL的模組全自動化生產產線，全程由十幾個精密機械手協作完成。另外，每一個模組都有自己固定的識別碼，出現問題可以實現全過程的追溯。

從簡單的一顆電芯到電池包的生產過程也是相當復雜，需要多道工序，一點不比電芯的制造過程簡單。

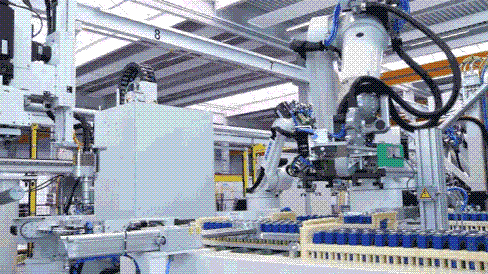

上料

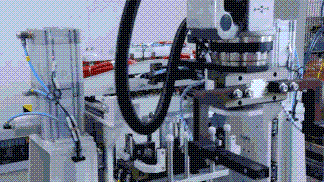

將電芯傳送到制定位置，機械手自動抓取送入模組裝配線。

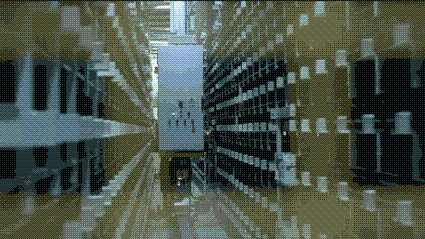

在寧德時代的車間內從自動搬運材料到為設備喂料100%實現了自動化

給電芯洗個澡——等離子清洗工序

對每個電芯表面進行清洗(CATL寧德時代采用的是等離子處理技術保證清潔度)。這里采用離子清潔，保證在過程中的污染物不附著在電芯底部。

為什么要采用等離子清洗技術?原因在于，等離子清洗技術是清洗方法中最為徹底的剝離式清洗方式，其最大優勢在于清洗后無廢液，最大特點是對金屬、半導體、氧化物和大多數高分子材料等都能很好地處理，可實現整體和局部以及復雜結構的清洗。

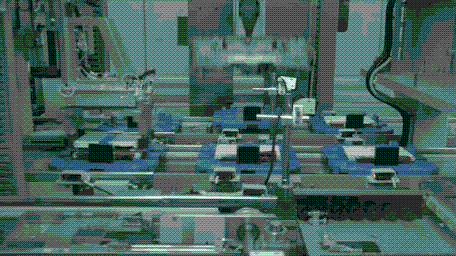

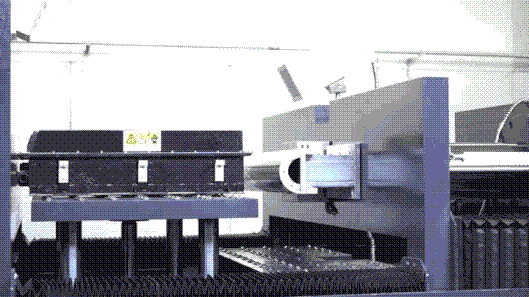

等離子清洗過程

將電芯組合起來——電芯涂膠

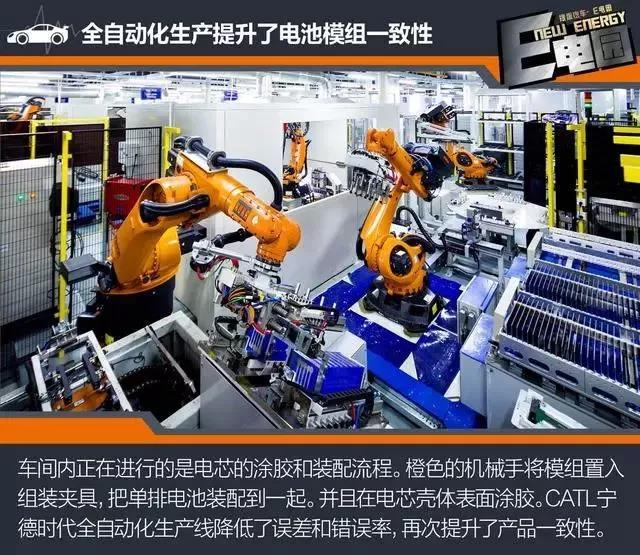

電芯組裝前，需要表面涂膠。涂膠的作用除了固定作用之外，還能起到絕緣和散熱的目的。CATL寧德時代采用國際上最先進的高精度的涂膠設備以及機械手協作，可以以設定軌跡涂膠，同時實時監控涂膠質量，確保涂膠品質，進一步提升了每組不同電池模組的一致性。

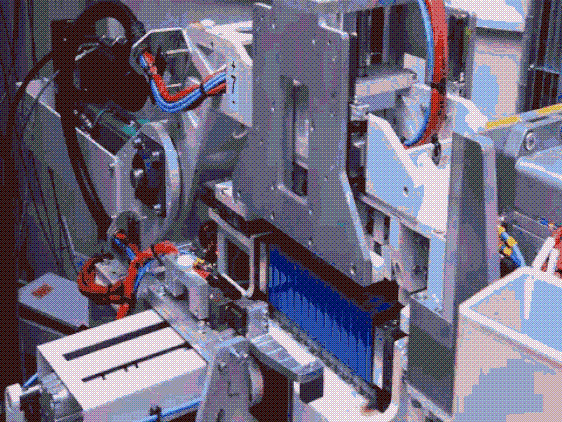

電芯的涂膠過程

給電芯建個家——端版與側板的焊接

電池模組多采用鋁制端板和側板焊接而成，通過機器人進行層壓和端板、側板焊接處理。

線束隔離板裝配

焊接監測系統準確定位焊接位置后，綁定線束隔離板物料條碼至MES生產調度管理系統，生成單獨的編碼以便追溯。打碼后通過機械手將線束隔離板自動裝入模組。

線束隔離板的安裝過程

完成電池的串并聯——激光焊接

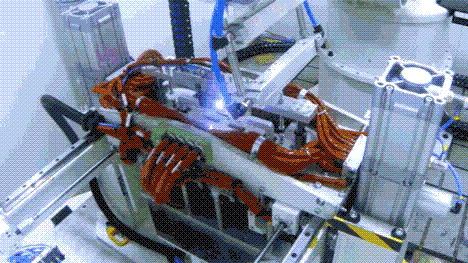

通過自動激光焊接，完成極柱與連接片的連接，實現電池串并聯。

下線前的重要一關——下線測試

下線前對模組全性能檢查，包括模組電壓/電阻、電池單體電壓、耐壓測試、絕緣電阻測試。標準化的模組設計原理可以定制化匹配不同車型，每個模塊還能夠安裝在車內最佳適合空間和預定位置。

每個電池包包含了若干電池單元，與連接器、控制器和冷卻系統集成到一起，外覆鋁殼包裝。通過螺栓自動固緊，由電氣連接器相連，即使發生故障，僅需更換單獨的模組即可，不必更換整個電池組，維修工作量和危險性大大降低，更換模組僅需把冷卻系統拆解，并不涉及其他構件。

其實，電動汽車從最初的設計階段就要通過各種方法，最大程度保證安全性。然而，再完美的設計還得經過實踐測試的考量。在寧德時代，只有成功通過這些磨練的電池產品，才能被放行使用。

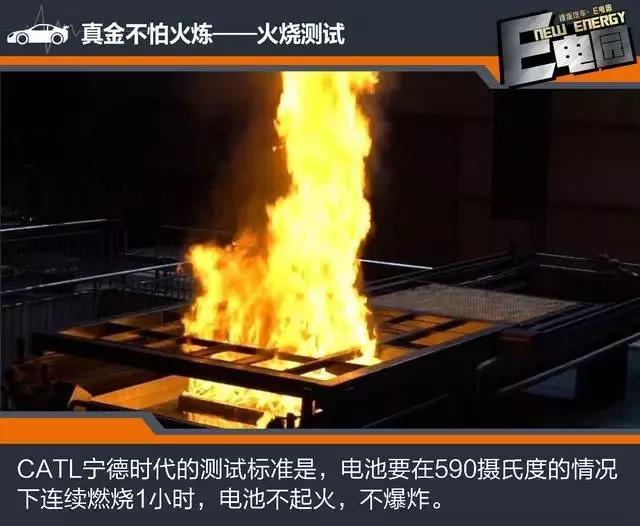

590攝氏度火燒測試

590攝氏度火燒電池是什么概念?我們知道金星的地面溫度是464攝氏度，在這樣的高溫下，鉛、鋅等金屬材料早已熔化。但是，電池組卻要在這樣的高溫下進行“生存”挑戰。

在安全性能方面國家的標準是外部燃燒130秒，電池不起火、不爆炸。然而，作為行業領軍企業CATL寧德時代卻有著更高的要求，不僅做到了外部燃燒130秒后電池依然可以正常工作，的國家標準，更達到了在590攝氏度的情況下連續燃燒1小時后，電池依然沒有爆炸危險。

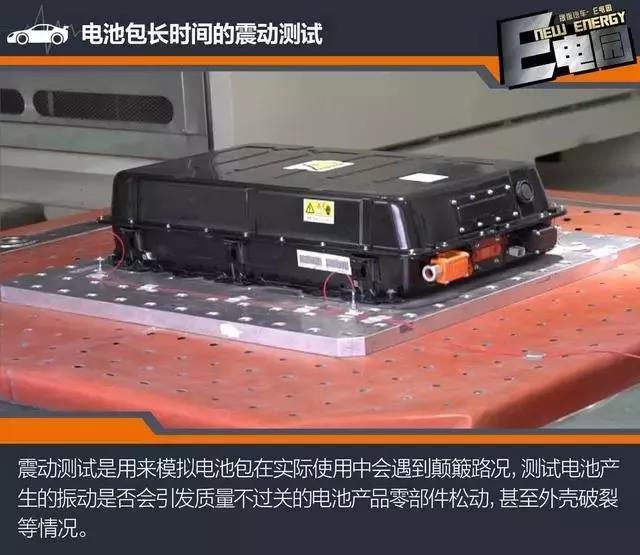

連續21小時振動試驗

在日常用車當中，免不了要通過一些顛簸路面，電池產生的振動可能會引發質量不過關的電池產品固定不良，零部件松動，甚至外殼破裂最后引發安全失效的等情況。

所以我們需要模擬車輛震動對電池包產生的影響。振動臺用來模擬電池包在實際使用中會遇到的顛簸路況，環境箱用來提供不同的溫度環境，充放電機則用以提供充放電的實際工作情況。這三部分組成了帶溫度帶負載的振動測試系統，真實模擬了實車使用時的情景。

寧德時代的一座推力20噸的振動臺，用來模擬電池包在實際使用中會遇到的顛簸路況，但其振動強烈程度更甚于實際路況。在試驗中，電池包一秒鐘要被振動200下，而電芯模組則要被振動2000下。更加嚴苛的是電池包需要在-30℃至60℃的環境條件下，連續隨機振動21小時，這樣可等效模擬數十萬公里的行車疲勞情況。

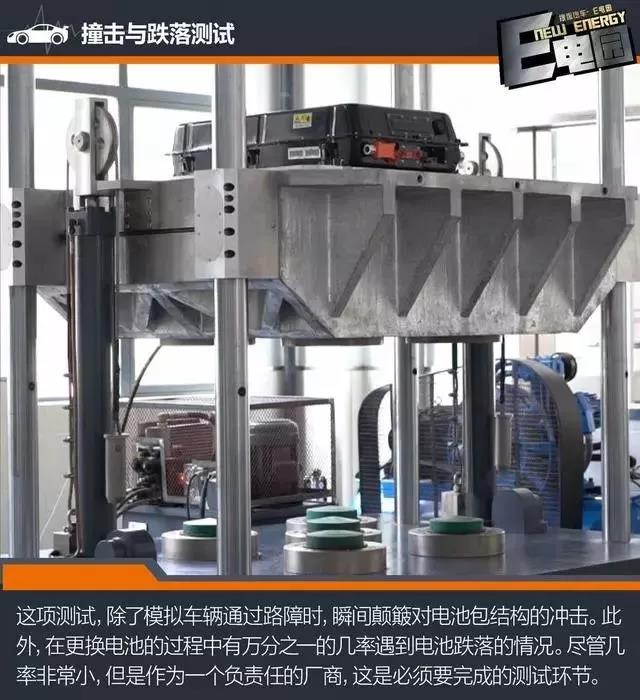

加速度達到100G的撞擊測試

與振動試驗類似，沖擊測試用以測試電池包的機械結構穩定，其模擬車輛通過路障時，瞬間顛簸對電池包結構的沖擊。此外，在更換電池的過程中有萬分之一的幾率遇到電池跌落的情況。所謂不怕一萬就怕萬一，CATL寧德時代將電池從1米高度進行自由落體測試，且保證各項功能依然正常。

在寧德時代的沖擊測試中，最高加速度可高達100G。要知道一般人的心臟承受的最大加速度為50G。而目前有記錄的，人體能承受的加速度極限約為40G。在如此強烈的加速度沖擊下，電池包依然運行正常。

最貼近真實事故的擠壓測試

擠壓測試用于模擬電池在交通事故時受到擠壓的情況，隨著電池變形程度的增加，正負極集流體會首先被撕裂。在短路點產生非常大的電流，熱量集中釋放，引起短路點的溫度急劇上升，因此很容易引發熱失控，進而引起起火或爆炸。

與現實車禍?zhǔn)鹿首顬橘N近的擠壓測試

在擠壓測試找那個電池包外殼出現了明顯的變形，內部結構被破壞，電芯被內部零部件刺破，出現高壓短路，造成熱失控。對于擠壓測試的通過標準一般是不起火、不爆炸。而寧德時代的電池產品，甚至可以再擠壓變形的情況下，繼續正常工作。

在寧德時代的擠壓試驗中，施加給電池包的力是十噸。12米大巴車重量為7噸，加上乘客和行李的重量接近10噸，也就是說這至少可以模擬一輛12米大巴車撞擊時的擠壓。

結束語：

自此經過數不清的復雜加工工藝和檢測測試流程，一塊印有CATL LOGO的成品車用電池單元終于誕生了，但是對于質量的把控來說這并沒有結束，為了把控在日常使用時的質量和品質，所有的成品電池和電芯都有自己獨一無二的編碼，如果未來那塊電池甚至那顆電芯出現故障，可以追溯到那條生產線甚至那一批原料。對于電池這種帶有一定危險性的產品來說，質量永遠是最重要的一環。

目前CATL已經形成了從原料的開采到后期回收，一套完善的鏈條體系。而與寶馬、奔馳等國際企業的合作關系，再次證明了其產品的優勢。產品的穩定性和好口碑，是取勝的關鍵，但在新能源行業當中逆水行舟不進則退，未來需要不斷推出有市場競爭力的產品，才能始終挺立在業界最高峰。
