項目概況

近年來隨著我國電力事業飛速發展，電力自動化的相關技術也在不斷更新。各地電力部門對作為平時工作重點的設備狀態檢查，檢修提出新的要求，各地供電公司將變電站的各種設備都納入狀態監測范圍，如變壓器、斷路器、開關柜、避雷器等等。由于各種設備都有自己的通信監測方式，沒有形成統一的設備在線監測平臺，給運行管理帶來很大不便。


特別是國家提出建設智能電網的要求，進一步推動了該系統的發展，在此背景下，南京瑞山電網控制有限公司開發了新一代集成式變電站設備在線監測系統：PowerInsights變電站設備在線監測系統。它將分布在不同的變電站的不同類型的不同廠家的各類設備的在線監測數據集成到中心數據庫，實現全站統一的數據監測和管理。


該系統已接入1座500kV變電站和15座220kV變電站的所有監測設備。


監測內容范圍廣泛，包括：主變油色譜、GIS SF6氣體壓力、開關柜溫度、避雷器、GIS微水綜合監測等等。

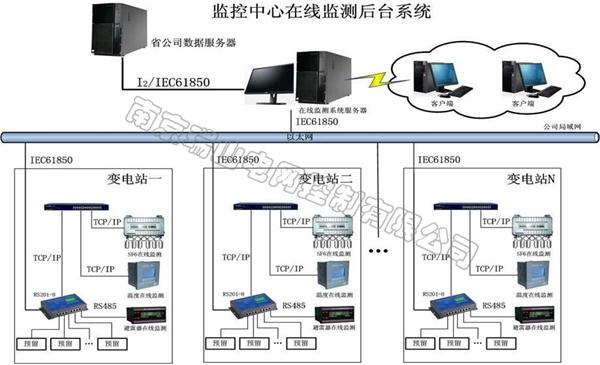

系統結構

系統特點

1. 支持國際最新標準：IEC 61970和智能化的系統建模；
2.高可靠的通信管理機，支持各種通信總線模式（485、CAN、網絡、無線等）和各種監控設備通信規約（IEC61850、MODBUS、部頒CDT遠動規約、工控標準規約OPC 、IEC870-5-101遠動規約、IEC870-5-104遠動規約 、DNP3.0、IEC870-5-103繼電保護通信規約等）；
3.人機界面一體化，開發接口一體化，維護的一體化；
4.多方式告警顯示，圖形界面、告警信息框、語音同步輸出；
5.系統除了接收在線監測設備監測數據進行分析外，對監測設備進行監測，及時了解設備狀態；
6. 提供多種周期的曲線（動態、實時、日、月曲線），方便用戶分析；
7. 提供在線監測設備臺賬管理，及時了解設備使用情況；
8. 遙視聯動功能：可以設備發生報警時與視頻監控系統聯動，將需要關注的視頻信息在監控系統的畫面上彈出，供運行人員查看。

項目實施

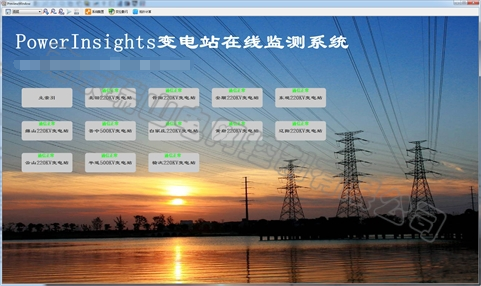

1、畫面索引

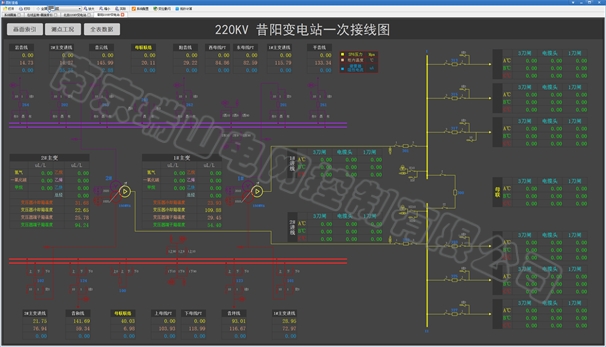

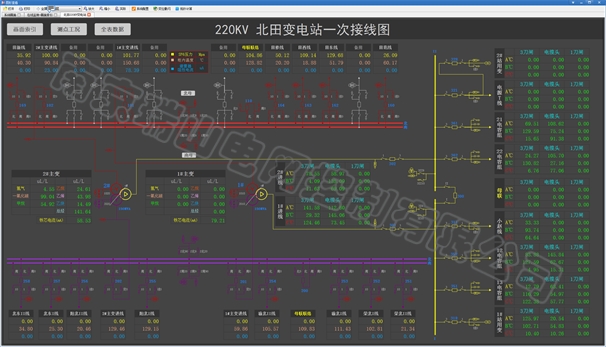

2、變電站一次接線圖

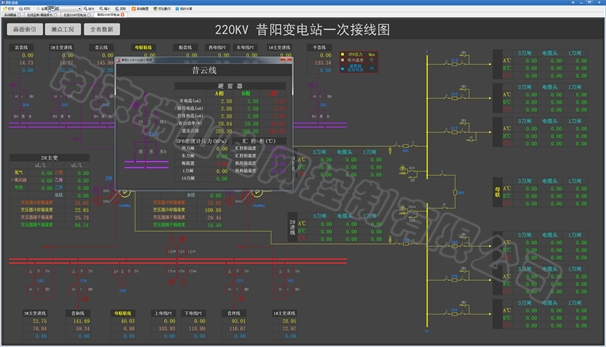

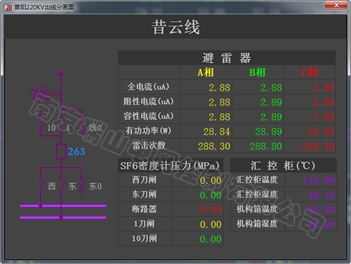

3、間隔分畫面：通過接線圖間隔右鍵菜單，進入間隔分畫面，查詢詳細信息。

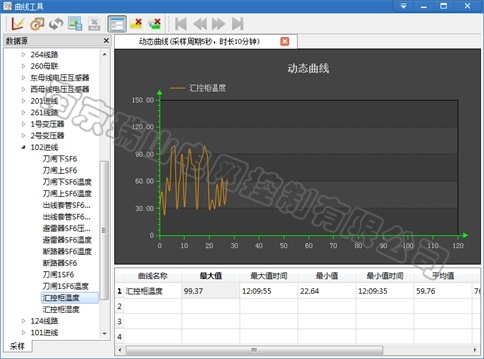

4、監測數據曲線：動態曲線(實時跟蹤曲線）、實時曲線、每日24小時采樣曲線、每月31天采樣曲線、每年12月采樣曲線

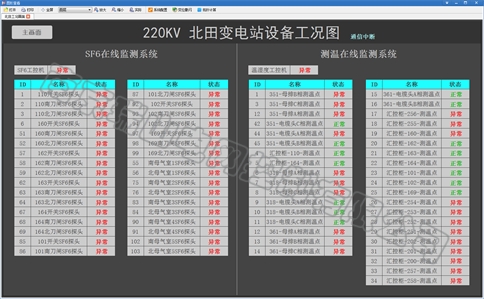

5. 變電站工況圖：查看當前變電站所有在線監測設備狀態和監測數據狀態。

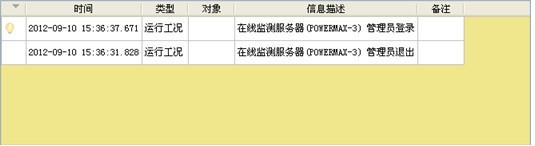

6、實時告警信息：可語音播放，也可以提供短消息、微信通知功能，將重要的告警信息發送至指定用戶手機。

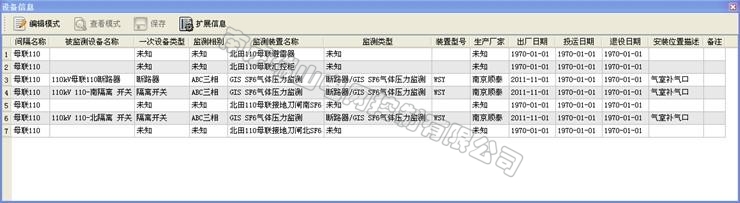

7. 設備管理：通過接線圖間隔右鍵菜單，進入設備管理進行，即可編輯當前間隔設備信息數據。

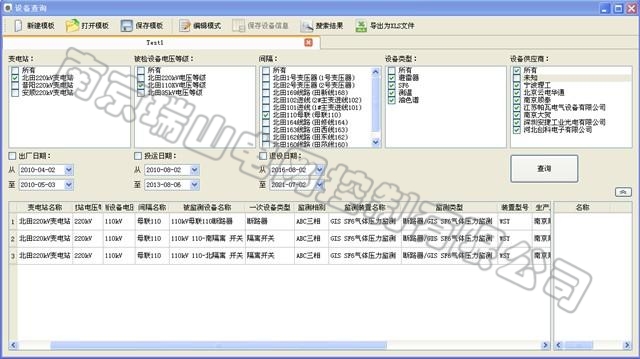

8. 設備臺帳管理：多條件檢索功能、編輯功能、查詢數據導出功能。

        近年來隨著我國電力事業飛速發展，電力自動化的相關技術也在不斷更新。各地電力部門對作為平時工作重點的設備狀態檢查，檢修提出新的要求，各地供電公司將變電站的各種設備都納入狀態監測范圍，如變壓器、斷路器、開關柜、避雷器等等。由于各種設備都有自己的通信監測方式，沒有形成統一的設備在線監測平臺，給運行管理帶來很大不便。
        特別是國家提出建設智能電網的要求，進一步推動了該系統的發展，在此背景下，南京瑞山電網控制有限公司開發了新一代集成式變電站設備在線監測系統：PowerInsights變電站設備在線監測系統。它將分布在不同的變電站的不同類型的不同廠家的各類設備的在線監測數據集成到中心數據庫，實現全站統一的數據監測和管理。
        該系統已接入1座500kV變電站和15座220kV變電站的所有監測設備。
        監測內容范圍廣泛，包括：主變油色譜、GIS SF6氣體壓力、開關柜溫度、避雷器、GIS微水綜合監測等等。
