項目概況

目前變電站監控系統絕大部分只是針對10kV及以上電壓等級的中高壓電量監控，對于400V低壓配電站基本沒監控，主要存在以下的實際問題和難點：
    ☆ 低壓配電廠站數量多，分布區域廣，一旦建成，事后通訊線路難以施工；
    ☆ 低壓配電回路多，每條回路一個數字儀表，信息量分散，監控系統通訊口不夠；
    ☆ 低壓配電數字儀表產品類型繁多，通訊協議太雜，監控系統需要編寫大量規約才能接收；
    鑒于以上原因，多數變電站電力監控廠家不愿意直接集成400V以下的低壓裝置，而用戶往往又很需要了解和監視400V配電網絡的實際運行情況。針對這個問題,以分層分布式通訊網絡為基礎，我們?cè)O(shè)計開發了RS700低壓(400V)配電站信息集中管理裝置，為企業實現高、中、低壓系統完成一體化集中監控提供完整優質的解決方案。

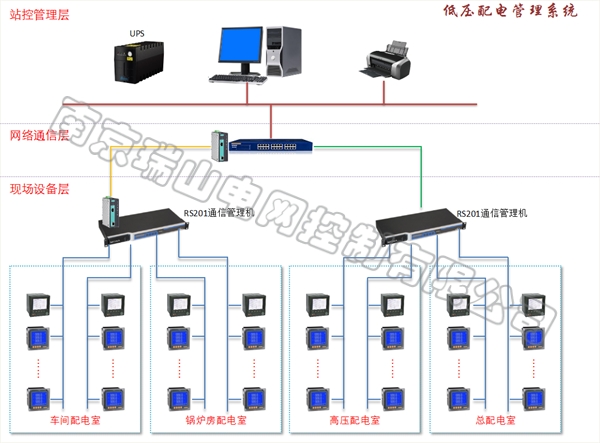

系統結構

系統特點
    ☆ 采集低壓配電站內智能電子設備信息
    通過現場總線和網絡方式與站內的智能電子設備（包括智能網絡電力儀表、電度表、無功補償裝置、溫控裝置等進行通信，接收智能電子設備上送的各種信息。
    ☆ 實現與值班站內的監控系統通信
    將各種采集的信息送往值班站內的監控系統，通過監控系統值班人員可以方便直觀地監控400V配電站內的運行情況。同時將監控系統下發的各種控制命令轉送給智能電子設備。
    ☆ 實現網關功能
    內嵌網關功能，可以完成各端口之間及各規約之間的轉換。
    ☆ 實現邏輯運算
    可以根據工程需要按照邏輯規則合成新的信息，合成信息可轉發給主站監控系統或者據此下發控制命令。
