項目概況
      隨著電力企業改革，用配電放開已是大勢所趨，各個運維實體應運而生。為了提高運維效率，必需建設一套運維云平臺，作為相關人員（運維調度員、用戶領導、專職電工等等）的工作信息、交流指揮平臺，以提升各自的工作效率。

涉及產品
PowerInsights平臺 >>
PowerInsights系統 >>
PowerInsights SCADA >>
PowerInsights圖形軟件包 >>
PowerInsights手機App >>
RS201-GW云通信網關 >>

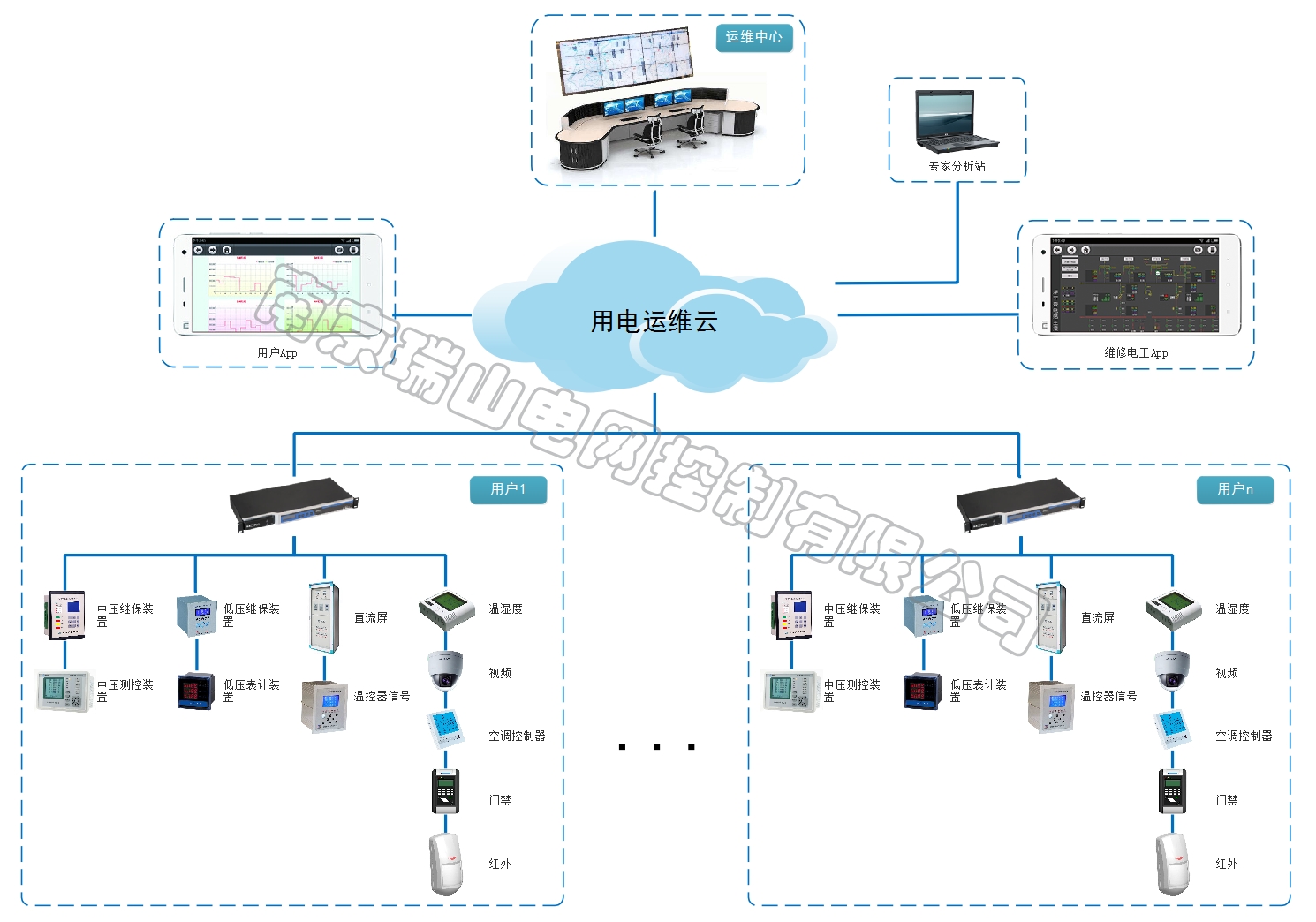

系統結構

系統配置

1. 云服務主機
        安裝于專業云上的主機，可靠安全，易于擴展。

2.調度指揮站
        安裝于運維監控中心，多屏大屏帶告警音響，全面掌握用電情況，供專業值班人員用。

3.專家分析站
        用電分析專家根據當前各個用戶用電情況及歷史數據，通過專業分析提出用電建議，直接通過云平臺發給各用戶領導及專工手機，指導各用戶降損節能。

4.云通信網關RS201-GW
        采集用戶配電房內各綜保、測控、計量、動環等各儀表數據上傳云系統。

5.移動應用APP（用戶領導、專職電工）
        用戶領導App操作簡單，重點展示用電電量統計數據、可按不同班次、不同車間進行同比或者環比分析；
        專職電工App功能強大，能夠顯示一次接線圖等各類實時信息和設備參數、廠家技術人員聯系方式等各類管理信息。

系統功能

1.實時用電監控
        通過專業一次接線圖展現現場運行情況，需要時可發出遙控命令控制用電過程。

2.故障預警
        通過分析實時和歷史數據，結合設備技術參數，發出故障預警信號。

3.故障告警
        調度指揮站第一時間收到告警信息，系統及時推出相關畫面和視頻；用戶可通過多種方式獲取故障信息：短消息、微信、移動APP。

4.故障搶修處理
        系統自動分析故障位置、推出故障處理預案，指導值班人員組織搶修，通過云平臺直接發送任務票到維修電工手機，維修電工當前位置，工作進展均在平臺上直接展現；維修電工通過App可以提前了解現場情況，必要時可從App上直接獲知相關設備廠家技術支援電話，與設備廠家專業人員溝通解決方案。

5.用電統計分析
        統計用電質量：諧波、功率因數；
        統計用電費用：各班次、各車間或者各辦公室等部門各自日、月、年用電費用；
        對目前情況加以分析，提出合理整改方案。

6.設備狀態管理
        設備參數管理：參數、廠家聯系方式；
        設備檢修管理：檢驗記錄、大小修記錄、統計次數及到時提醒；
        設備在線監測：油色譜、局放、微水、測溫等。

7.現場環境監控
        通過視頻查看現場設備運行情況，人員巡檢及維修情況；
        通過環境監控設備獲取現場溫濕度等情況并自動控制風扇和空調的運行；
        通過門禁、紅外等確保現場安全。

系統特點
1.系統跨平臺，可運行于各種平臺之上（Windows、Linux、Android、。。。）；

2.系統標準化：數據模型（CIM）、通信協議（IEC61850）等等均完全符合國際標準；

3.專業的矢量一次接線圖，直觀清晰，通過點擊一次接線圖中設備，可以直接執行以下功能：遙控開關、視頻切換至該設備、該路負荷曲線、設備參數、廠家信息、維修記錄等等，操作簡捷；

4.具有地理信息圖，幫助值班人員搶修故障時掌握各維修電工位置、路線；幫助維修電工找到故障設備位置；

5.超強的圖元和圖形功能，能實現你從其他公司系統中看到過的各種圖形；

6.具有順控功能，可實現多種復雜操作的預定制，實際操作時一鍵完成；

7.具有宏語言邏輯功能，可實現各種分析、統計、聯動等功能；

8.圖形一次生成，各工作站和移動終端均可直接使用；

9.綜合一體化平臺，涵蓋調度自動化系統、配網自動化系統、輔助環境監控系統、設備在線監測系統、電能質量采集分析系統；

10.系統非常靈活、可擴展性強，可以接入實現未來的各種應用系統。
