2018堅強智能電網 配電線路狀態監測系統必不可少
智能電網是以特高壓電網為骨干網架、各級電網協調發展的堅強電網為基礎,利用先進的通信、信息和控制技術,構建以信息化、自動化、數字化、互動化為特征的統一堅強智能化電網。
智能電網時代的到來,傳統的電力應用出現了一個新的趨勢,尤其是在配網環節,已經從被動響應,發展到通過控制和監測實現所有電壓等級的動態供需平衡。
在智能電網思想的指導下,四信智慧電力推出配電線路狀態監測系統。該系統能夠?qū)€路狀態進行實時監測,實現數據采集處理、精準定位故障,幫助運維人員迅速趕赴現場,排除故障。

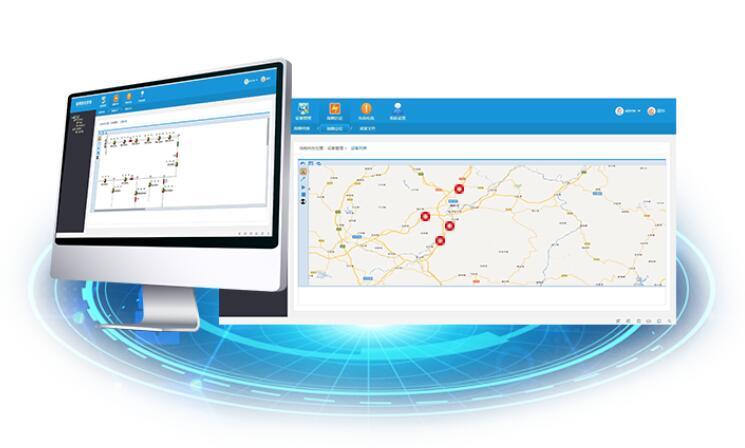

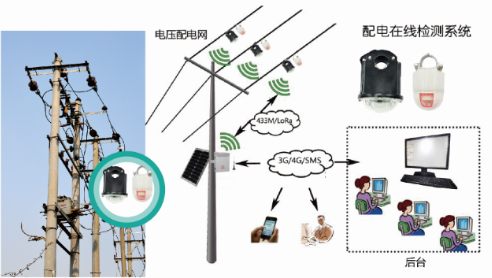

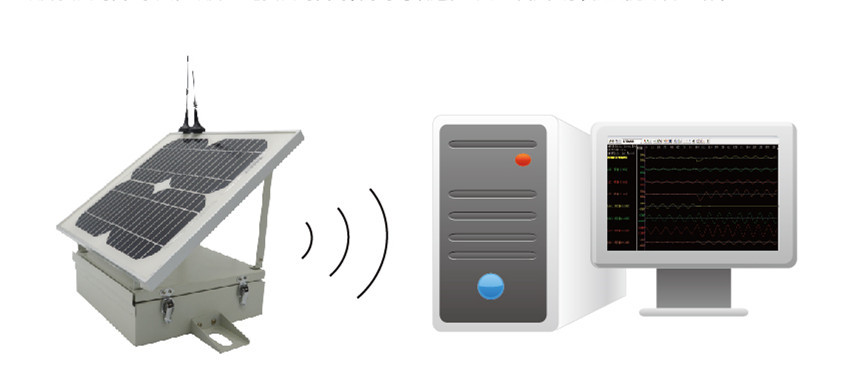

結合配網自動化項目實施,四信配電線路狀態監測系統采用四信自主研發的故障指示器采集單元實時檢測、采集線路故障信息和運行參數,上傳至匯集單元,通過4G/3G、LoRa等多種無線通信方式與后臺主站系統進行遠程數據交互,實現故障預警、故障定位、故障錄波、符合監測等多種功能。供電部門或者企業采用該系統可有效的縮短故障排查時間、減小停電損失、提高供電可靠率。
技術突破
高精度實時采樣技術
-
創新開合式羅氏線圈型電子式電流互感器,具有寬范圍、高精度、線性度好、抗干擾性強等特點;
-
優化的硬件電路和合理的PCB布局,提高了電路的抗混疊、抗干擾性能;
-
實時采樣,故障檢測采用并行處理技術,能識別重合閘間隔不小于0.2秒的瞬時性和永久性短路故障。

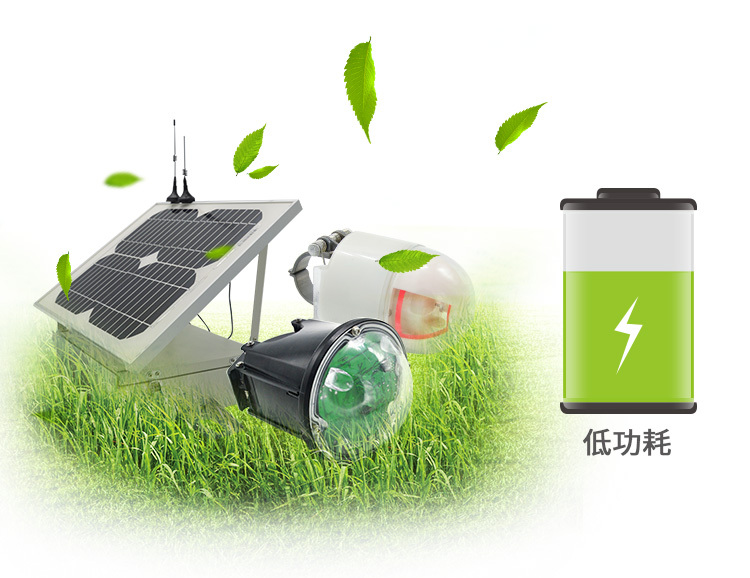

優異的超低功耗和電源管理技術
-
采用TA取電并輔以超級電容作為主供電源,能量密度不低于鋰電池的非充電電池作為后備電源;
-
超級電容在充滿電時可獨立維持裝置全功能工作不小于12h;
-
通過應用新材料和創新電源管理技術,當線路負荷電流大于5A即可從架空線上獲得穩定可靠的電源,支持電流4096Hz高速錄波。

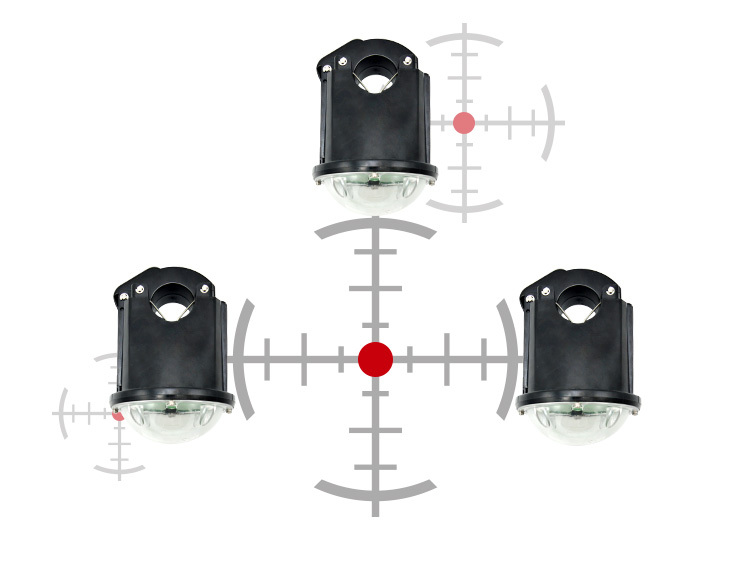

線路故障檢測智能化、復歸方式多樣化
-
基于精準識別的線路工況,可準確檢測相間短路和單相接地故障;
-
支持定值和自適應兩種短路故障判斷模式,可區分永久性故障和瞬時性故障;支持對線路電流的精確測量;
-
支持定時復歸、上電復歸和按故障性質復歸等多種復歸方式,也可進行遠方手動遙控復歸,以最大可能滿足客戶需求。
多樣化的線路工況指示功能及運行信息
-
采用4只超高亮的LED發光二極管,提供360°無死角可視的狀態只是,布置在采集單元下殼位置,用于只是線路故障信息;
-
除提供線路電流、對地電場、故障狀態、線路停上電等工況信息,還可以提供取電功率、電池電壓等輔助信息,全方位只是線路和設備運行狀態。
成功案例

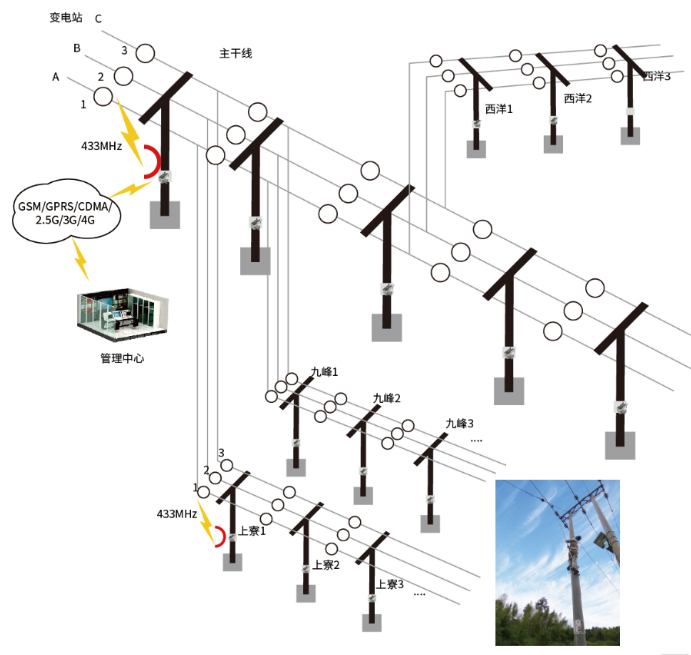

福州某地配電線路狀態監測項目
福州某地地處山區,環境惡劣,線路狀況復雜,給當?shù)氐呐潼c(diǎn)線路維護和故障搶修造成了很大的困擾;通過采用我司自主研發的配點電路監測系統對這一段線路的運行工況進行實時監控,通過無線通信技術將采集到的負荷數據,故障狀態信息傳送至主站,從而實現線路的監控和故障的定位,有效地提高了線路的搶修效率。
呼和浩特配電線路狀態監測項目
宜春配電線路狀態監測項目
保定配電線路狀態監測項目
