電氣火災監控系統由電氣火災監控器、電氣火災監控探測器和火災聲警報器組成，能在電氣線路及該線路中的配電設備或用電設備發生電氣故障并產生一定電氣火災隱患的條件下發出報警，提醒專業人員排除電氣火災隱患，實現電氣火災的早期預防，避免電氣火災的發生，因此具有很強的電氣防火預警功能。

一、系統分類

1.電氣火災監控探測器的分類

1）電氣火災監控探測器按工作方式分類

①獨立式電氣火災監控探測器，即可以自成系統，不需要配接電氣火災監控設備。 ②非獨立式電氣火災監控探測器，即自身不具有報警功能，需要配接電氣火災監控設備組成系統。

2）電氣火災監控探測器按工作原理分類

①剩余電流保護式電氣火災監控探測器，即當被保護線路的相線直接或通過非預期負載對大地接通，而產生近似正弦波形且其有效值呈緩慢變化的剩余電流，當該電流大于預定數值時即自動報警的電氣火災監控探測器。

②測溫式（過熱保護式）電氣火災監控探測器，即當被保護線路的溫度高于預定數值時，自動報警的電氣火災監控探測器。

③故障電弧式電氣火災監控探測器，即當被保護線路上發生故障電弧時，發出報警信號的電氣火災監控探測器。

2.電氣火災監控設備的分類

電氣火災監控設備按系統連線方式分類為：

1）多線制電氣火災監控器，即采用多線制方式與電氣火災監控探測器連接。 2）總線制電氣火災監控器，即采用總線(一般為2~4根)方式與電氣火災監控探測器連接。

二、系統適用場所

電氣火災監控系統適用于具有電氣火災危險場所，尤其是變電站、石油石化、冶金等不能中斷供電的重要供電場所的電氣故障探測，在產生一定電氣火災隱患的條件下發出報警信號，提醒專業人員排除電氣火災隱患，實現電氣火災的早期預防，避免電氣火災的發生。

三、系統組成

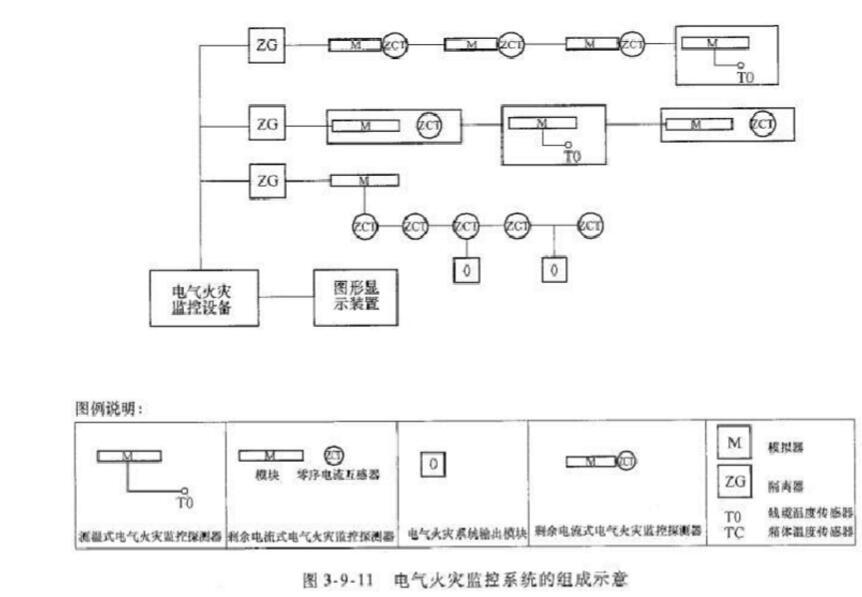

電氣火災監控系統是火災自動報警系統的獨立子系統，屬于火災預警系統。電氣火災監控系統的組成示意圖如圖3-9-11所示。

1．電氣火災監控器

電氣火災監控器用于為所連接的電氣火災監控探測器的供電，能接收來自電氣火災監控探測器的報警信號，發出聲、光報警信號和控制信號，指示報警部位，記錄并保存報警信息。

2.電氣火災監控探測器

電氣火災監控探測器是能夠對保護線路中的剩余電流、溫度等電氣故障參數響應，自動產生報警信號并向電氣火災監控器傳輸報警信號。

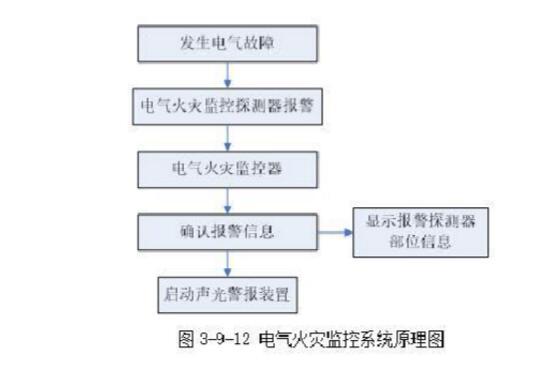

四、系統工作原理發生電氣故障時，電氣火災監控探測器將保護線路中的剩余電流、溫度等電氣故障參數信息轉變為電信號，經數據處理后，探測器做出報警判斷，將報警信息傳輸到電氣火災監控器。電氣火災監控器在接收到探測器的報警信息后，經確認判斷，顯示電氣故障報警探測器的部位信息，記錄探測器報警的時間，同時驅動安裝在保護區域現場的聲光警報裝置，發出聲光警報，警示人員采取相應的處置措施，排除電氣故障、消除電氣火災隱患，防止電氣火災的發生。電氣火災監控系統的工作原理如圖3-9-12所示。

五、系統設計

電氣火災監控系統是一個獨立的子系統，屬于火災預警系統，應獨立組成。電氣火災監控探測器應接入電氣火災監控器，不應直接接入火災報警控制器的探測器回路。 當電氣火災監控系統接入火災自動報警系統中時，應由電氣火災監控器將報警信號傳輸至消防控制室的圖形顯示裝置或集中火災報警控制器上，但其顯示應與火災報警信息有區別；在無消防控制室且電氣火災監控探測器設置數量不超過8個時，可采用獨立式電氣火災監控探測器。

1.剩余電流式電氣火災監控探測器的設置

剩余電流式電氣火災監控探測器應以設置在低壓配電系統首端為基本原則，宜設置在第一級配電柜（箱）的出線端。在供電線路泄漏電流大于5300mA時，宜在其下一級配電柜（箱）上設置。

剩余電流式電氣火災監控探測器不宜設置在IT系統的配電線路和消防配電線路中。選擇剩余電流式電氣火災監控探測器時，應計及供電系統自然漏流的影響，并選擇參數合適的探測器；探測器報警值宜為300~500mA。具有探測線路故障電弧功能的電氣火災監控探測器，其保護線路的長度不宜大于100m。 2.測溫式電氣火災監控探測器的設置

測溫式電氣火災監控探測器應設置在電纜接頭、端子、重點發熱部件等部位。保護對象為1000V及以下的配電線路測溫式電氣火災監控探測器應采用接觸式設置。保護對象為1000V以上的供電線路，測溫式電氣火災監控探測器宜選擇光柵光纖測溫式或紅外測溫式電氣火災監控探測器，光柵光纖測溫式電氣火災監控探測器應直接設置在保護對象的表面。

3.獨立式電氣火災監控探測器的設置

獨立式電氣火災監控探測器的設置應符合電氣火災監控探測器的設置要求。設有火災自動報警系統時，獨立式電氣火災監控探測器的報警信息和故障信息應在消防控制室圖形顯示裝置或集中火災報警控制器上顯示；但該類信息與火災報警信息的顯示應有區別。未設火災自動報警系統時，獨立式電氣火災監控探測器應將報警信號傳至有人員值班的場所。

4.電氣火災監控器的設置

設有消防控制室時，電氣火災監控器應設置在消防控制室內或保護區域附近；設置在保護區域附近時，應將報警信息和故障信息傳入消防控制室。未設消防控制室時，電氣火災監控器應設置在有人員值班的場所。
