PSASP

PSASP（PowerSystem Analysis Software Package）是一套歷史長久、功能強大、使用方便的電力系統分析程序，它具有中國自主知識產權，是資源共享、使用方便、高度集成和開放的大型軟件包。其功能與BPA類似，主要功能包括潮流計算、暫態穩定、網損分析、電壓穩定、靜態安全分析、靜態和動態等值、直接法暫態穩定、小干擾穩定、最優潮流和無功優化、協調、繼電保護整定與仿真等。

PSASP具有基于公用數據和模型的三層體系結構。第一層為公用數據和模型的的資源庫，第二層為基于資源庫的應用程序包，第三層為計算結果庫和分析工具。

PSASP具有文本和圖形兩種錄入編輯方式的電網基礎數據庫，并具有直觀方便、功能強大的用戶自定義模型方法，PSASP設計了功能強大的用戶自定義（UD）模方法，提供了自行建模來研究電力系統新設備、新裝置的得力工具。國內多所大學和科研單位應用PSASP 的UD功能做了大量的研究工作。

所謂用戶自定義建模方法是在無須了解程序內部結構和編程設計的條件下，用戶可按自己計算分析的需要，用工程技術人員熟悉的概念和容易掌握的方法，設計各種模型，使其在原則上可以靈活模擬任何系統元件、自動裝置和控制功能。

PSASP自1973年開始開發，經過不斷發展，已由早期的機器指令版進化為微機Windows版。

PSS/E

自從1976年推出以來，PPS/E已經從一個簡單的命令行界面發展到一個集成的交互式程序，用于模擬，分析和優化電力系統性能，并且可以提供概率和動態建模功能。支持電力系統規劃和運營工程師開發高度準確和高效的系統分析。這些功能強大且用戶友好的工具輕松集成到任何現有的IT環境中，具有直觀的圖形用戶界面，可自定義的可視化選項，自動化功能和高效的數據管理。

它已經成為最廣泛使用的類型的商業程序。主要用于來研究電力傳輸系統、發電機的穩態和動態功能的程序包，能處理潮流計算、故障分析、網絡等值、動態仿真和安全運行優化等問題。輸入輸出可根據用戶要求進行設計，它要求使用者有一定的編程基礎。

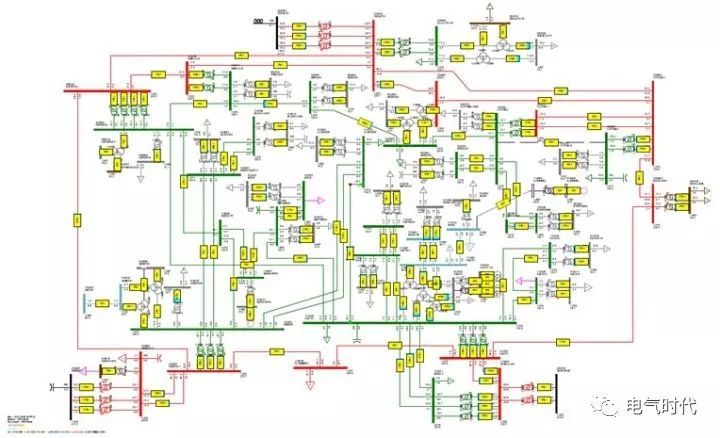

這個軟件的潮流輸出的圖形包含所有電氣元件的接線圖、網絡結構和潮流參數，非常直觀。

PSD-BPA

電力系統分析計算中的BPA通常指一套應用廣泛的電力系統分析軟件工具，由美國邦納維爾電力管理局（BonnevillePower Administration，BPA）于20世紀60年代開發的潮流和暫態穩定程序。現多指PSD-BPA程序，通稱中國版本的BPA。

PSD是Power System Department的簡稱。PSD-BPA是指由中國電力科學研究院電力系統研究所經過消化吸收美國的BPA而制作成的適應中國應用背景的BPA，為PSD系列軟件的一個模塊，主管潮流和穩態計算的部分。

BPA的中國版本是1978~1982年由中國電力科學研究院和浙江大學等單位的專家由美國BPA引進的，1984年開始由中國電力科學研究院電力系統研究所在全國推廣應用和開發維護。現已發展成為以PSD電力系統軟件包命名的大型商用電力系統分析軟件包，具備了電力系統穩態、電磁暫態、機電暫態以及中長期動態、短路電流計算、電壓穩定計算和頻域計算等交直流電力系統全過程仿真能力。美國BPA已于1996年終止了BPA潮流和暫態穩定程序的開發和維護，如今只有中國電力科學研究院電力系統研究所在維護升級PSD-BPA。

BPA的模型和算法是公開的，從PSD電力系統軟件包的用戶手冊以及相關論文可以找到。

BPA在對由大量參數和架構組成的大型電力系統的計算分析中表現出色。

PSCAD/EMTDC

PSCAD/EMTDC是世界上廣泛使用的電磁暫態仿真軟件，EMTDC是其仿真計算核心，PSCAD（Power Systems Computer Aided Design）為EMTDC（Electromagnetic Transients including DC）提供圖形操作界面。最早版本的EMTDC由加拿大Dennis Woodford博士于1976年在曼尼托巴水電局開發完成。

PSCAD/EMTDC采用時域分析求解完整的電力系統及微分方程（包括電磁和機電兩個系統），結果不僅非常精確。PSCAD/EMTDC允許用戶在一個完備的圖形環境下靈活地建立電路模型，進行仿真分析，用戶在仿真的同時，可以改變控制參數，從而直觀地看到各種測量結果和參數曲線，極大地方便用戶提高仿真的樂趣和效率。PSCAD里面提供豐富的元件庫，從簡單的無源元件到復雜的控制模塊，以致電動機、FACTS裝置、電纜線路等模型都有涵蓋。PSCAD/EMTDC還允許用戶自定義的方式全新定義一個模塊，新模塊可以由元件庫里提供的模塊組合形成。其自帶的范例對于初學者來說非常有用，包括了各種典型的研究對象，初學者可以從這些典型模型上修改開始，直至發展成為所需要的研究對象。

EMTP/ATP

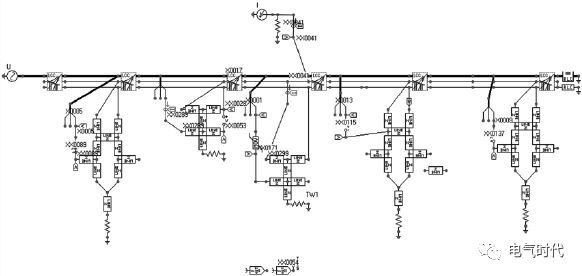

EMTP/ATP是用于電力系統電磁暫態分析的仿真軟件。EMTP是電力系統中高電壓等級的電力網絡和電力電子仿真應用最廣泛的程序，側重的是系統的運行情況而不是個別開關的細節。

EMTP程序主要用于模擬計算電力系統的電磁暫態過程，ATP是EMTP的一個版本。ATP-EMTP程序具有規模大功能強、模擬真實等優點，目前在我國高等學校、科研、設計和制造等部門都得到了廣泛應用。程序可以求解包括集中參數的線性和非線性電阻、電感、電容電路，多相7r型電路，多相分布參數電路，各種類型的開關、變壓器、源和控制系統等組成的大型電力系統的穩態或暫態過程。另外，ATP-EMTP程序也廣泛應用于電力電子領域的仿真計算。

目前關于用EMTP進行電力系統電磁暫態仿真計算的研究主要集中詳細的元件建模和控制,網絡采用高度簡化的模型、EMTP在過電壓計算中的應用,網絡規模幾十個節點、在繼電保護分析中的應用、EMTP控制系統和潮流計算的改進、利用ATP-EMTP進行大系統暫態穩定計算的必要性和可行性等方面。

DIgSILENT/PowerFactory

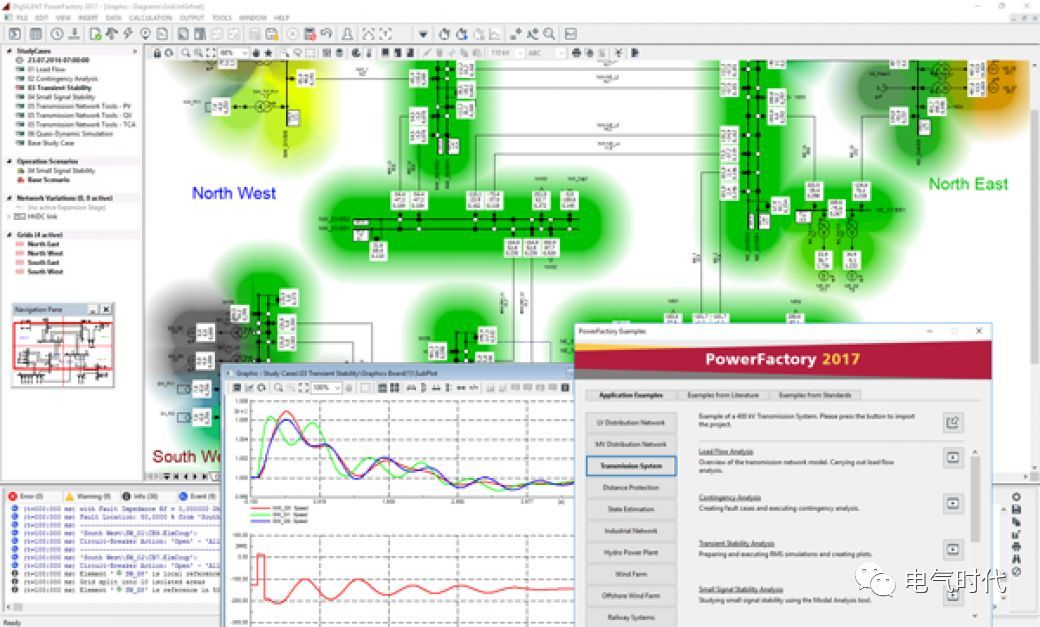

DIgSILENT/PowerFactory是德國DIgSILENT GmbH公司開發的電力系統仿真軟件，DIgSILENT這一名稱來源于數字仿真和電網計算程序（DIgital SImuLation and Electrical NeTwork）。

DIgSILENT/PowerFactory軟件包含了幾乎常用的所有電力系統分析的功能，如潮流、短路計算、機電暫態及電磁暫態計算、諧波分析、小干擾穩定分析等。另外一個重要的特點是把機電暫態分析模型與電磁暫態分析模型結合到一起，這使得其既能對電網的暫態故障進行分析，又能研究長期的電能質量問題及控制方法。

DIgSILENT/PowerFactory提供了全面的電力系統元件的模型庫，包括發電機、電動機、控制器、動態負荷、線路、變壓器、并聯設備的模型，風電機組電氣部分的模型如雙饋感應電機、變頻器等都包含在已有模型庫的標準元件中。風速、機械傳動系統、空氣動力學部分及風電機組的控制系統都采用動態仿真語言DSL在軟件中搭建。
