導讀

隨著計算機技術和電子通訊技術的不斷進步，PLC技術也得到了快速的發展，被廣泛應用在工業自動化領域，在我國的工業現代化中發揮著重要的作用。本文對PLC技術進行了簡單的介紹，并提出應用過程中需要注意的幾點問題。

知識科普

NEWS

﹀

PLC技術是一種數字運算和操縱技術，它由計算機技術、自控技術、通訊技術幾個模塊構成，具有操作簡單、抗干擾能力強、功能豐富等特點。目前，PLC技術的發展水平和工業化應用程度，己經成為一個國家工業現代化的衡量標準。隨著PLC功能的不斷完善和應用的不斷普及，工業自動化發展越來越依賴于PLC技術的發展，加強PLC技術的研究和探討，對于我國實現工業現代化具有非常重要的意義。

01

PLC技術在工業自動化控制中的應用

開關量控制

PLC在工業自動化控制中的開關量控制主要體現在以下幾點:一是PLC最初作為取代繼電器而生的一種產品，它集成了開關控制功能，且相對于繼電器而言，PLC開關具有線路連接簡易、反應靈敏、操作簡單、易維護、可信度高等特點。二是PLC開關的控制能力非常強大，它可控制的節點少則十幾個，多則幾千甚至上萬個，大大節省了人力資源，提高了時間利用率，使得系統質量獲得極大的提升。PLC開關的設計應該以PLC系統的控制順序和設計思路為基礎，進而繪制出控制系統的直觀梯形圖，并借助模擬仿真操作來檢測系統的狀態，保證系統設計的規范性和有效性。三是PLC開關的邏輯控制方式靈活多變，可以在組合與時序、即時與延時、計數與不計數、固定與隨機之間進行轉換。

過程和運動控制

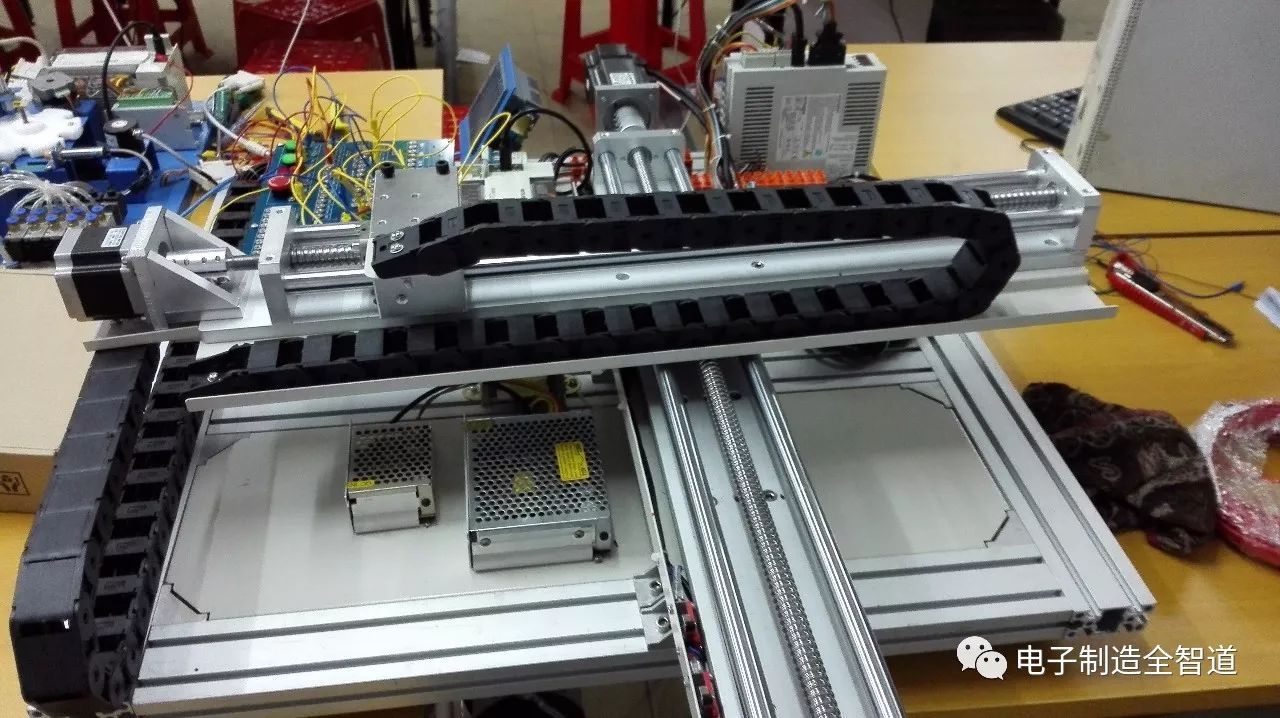

PLC過程控制包括離散型過程的控制和連續化過程的控制，PLC可以靈活的改變控制算法，使得系統的溫度、流量、液位、壓力和成分等各項參數嚴格按照系統的要求進行變換，滿足工業生產的需要，這種類型的PLC主要面向化工、冶煉、熱處理以及鍋爐等領域。PLC運動控制即加工設備的軌跡控制，包括圓周運動控制和直線運動控制，值得一提的是，PLC能夠進行基于脈沖的設備控制，由于脈沖控制只產生很小的位移，使得PLc的控制精度達到了一個非常高的層次。現階段，此類PLC運動控制主要面向機器、電梯和車床等領域。

模擬量和集中控制

PLC控制系統根據控制對象的不同，具備不同的組合模塊，包括中央處理模塊、輸入輸出模塊、邏輯運算模塊、通信模塊等等，通過各模塊的組合應用，針對性的實現了對系統的控制。通過PLc的模擬量極大的提升了系統對于過程控制的準確度，使得系統的升溫、降溫、保溫等過程嚴格按計劃執行，充分滿足了工業過程的控制設計和要求。此外，PLC具有強大的集中控制功能，除了能夠滿足工業自動化控制，還可以實現自身的良好控制，LPC通過檢測輸入輸出信號與中間記憶模塊的邏輯關系，及時的診斷和指示自身故障，從而實現設備故障的分析和預警。

電機變頻控制

PLC在電動機變頻調控方面的指令極為豐富，并且可以與變頻器組合使用，共同完成電機轉速的調控。以P惻為例，通常在LPC與P惻之間增加電壓平滑電路，并通過P惻指令中的t值控制電機轉速，轉速與t值成正相關關系，當轉數與t值之比大于一時，電機就會相應的提高轉速。

02

PLC技術應用中需要注意的問題

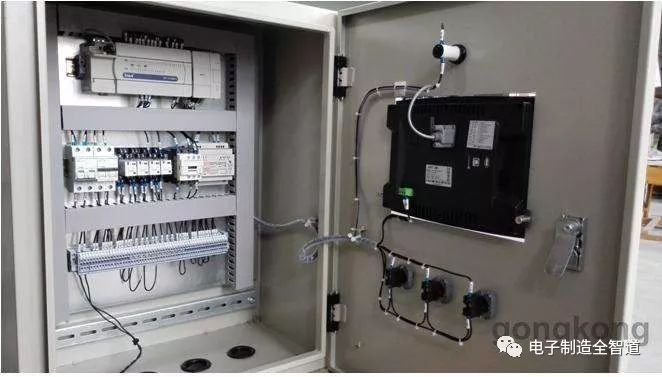

作為工業自動化的直接保障，PLC的穩定性對生產具有非常重要的意義，就目前而言，PLC技術相對比較成熟，具有較好的穩定性，但PLC的應用范圍十分廣泛，往往要面臨一些比較惡劣的工作環境，因此要充分考慮溫度、濕度、震動、干擾等負面因素的影響，加強設計和保護，為PLC系統創造有利的工作環境。

溫度限制

PLC對工作環境的溫度有一定的要求，一般限制在0℃~55℃，因此，PLC在安裝過程中就要充分的考慮好散熱因素，盡量規避陽光或其他熱源，不能直接安放在其他發熱設備的下方。對于溫度較高，超出設計要求的工作環境，要加裝通風散熱設備或制冷設備，并預留足夠的散熱空間，以有效控制其工作溫度，保證PLC系統的穩定運行。

濕度限制

LPC系統中的部分元部件對環境的濕度比較敏感，濕度過高會導致元部件的絕緣性能受到影響，進而影響系統的穩定運行或導致元件故障，因此要控制好PLC系統的工作環境濕度，一般不能超過8590。

震動控制

對于PLC系統而言，強烈的震動是非常有害的一個因素，尤其是頻率在10至55赫茲之間長時間震動，要盡量加以避免，對于某些難以避免的震動環境，要采取加裝減震膠等減震措施，以防系統受到震動破壞。

防干擾設計

盡管PLC系統具有較高的穩定性，但依然受到內部干擾、引線干擾和輻射干擾等干擾因素的影響。內部干擾產生于PLC元部件與電路之間的電磁輻射，是PLC生產商在設計時就應該干擾，包括由信號線和電源傳導而來的干擾;輻射干擾的情況比較復雜，它產生于環境中充斥著的各種電磁輻射，包括電視輻射、通信網絡輻射、電器輻射等。為提高PLC系統的穩定性，應該通過科學有效的設計、合理的安裝和布線，以及隔離電源等手段，對干擾進行有效的抑制和屏蔽，保證PLC系統的正常運行。
