長期以來，對電力設備、線路、水利設施、管道的巡檢是電工、水工管理部門的一項重要的日常保障工作。

長期以來，對電力設備、線路、水利設施、管道的巡檢是電工、水工管理部門的一項重要的日常保障工作。通過日常的定點巡檢檢查可以掌握電力設備、線路、水渠、水利設施的運行情況，及時發現故障和安全隱患，防止自然環境的變化對設備設施所造成的損壞，防止人為對管道的破壞，消除缺陷，預防事故的發生，保障設備安全、可靠的運行。

01

客戶需求

由于輸水管線和輸電線路分布跨境大、線路長，對于巡檢人員實地巡查十分困難，以往傳統的檢修巡線方法和模式已很難適應高效管理要求。而當下，水力電力巡檢面臨著存在以下幾個問題：

1. 巡檢不到位、漏檢、或者不準時；

2. 手工填報巡檢結果效率低、容易漏項或出錯；

3. 管理人員難以及時、準確、全面地了解線路狀況，難以制定最佳的保養和維修方案。

02

系統描述

為了實現電工、水工巡檢工作的自動化、高效化，減輕工作人員的勞動強度、提高工作質量，建立了一套基于嵌入式計算機和RFID技術的智能巡檢系統，實現包括人員管理、設備巡檢、維修、規范化缺陷描述、記錄數據管理、綜合評價、檢索、報表生成等全部工作的自動化、信息化、數字化管理。

其先進性在于淘汰紙張，提高工作效率和質量，降低運營成本，縮短故障處理的時間，避免事故的發生。有效地監督巡檢員的工作。通過記錄巡檢時間，保證巡檢員的工作“準時到位、應檢必檢”。

不斷提高綜合管網建設、經營、管理、決策的效率和水平，進而獲得良好的社會和經濟效益。

1.系統構成

由移動智能終端、無線網絡和系統管理平臺網絡側三大部分組成。

（1）移動智能終端

Chainway PDA無線數據采集器，實現巡檢人員位置定位，數據信息采集、數據傳輸、系統管理等應用。

（2）無線網絡

運營商無線廣域網絡（2G/3G/4G）

通過運營商無線廣域網，移動智能終端可與后臺管理系統進行無縫連接，實現移動智能終端與后臺系統數據交互，即移動智能終端采集的數據可實時地、準確地傳回后臺系統或者管理者可通過PC端軟件對移動智能終端發布相關消息。

GPS定位

通過GPS定位系統可以隨時查看快遞員的位置信息，選擇最佳位置的快遞員進行上門攬收服務

（3）系統軟件

管理軟件：水力電力管理系統（利用客戶已有業務系統）。

智能終端應用軟件：Chainway PDA數據采集器前端應用程序。

系統中間件：智能終端前端應用軟件與后臺管理系統無縫對接的接口中間件、無線中間件、數據傳送中間件。

2.系統組成

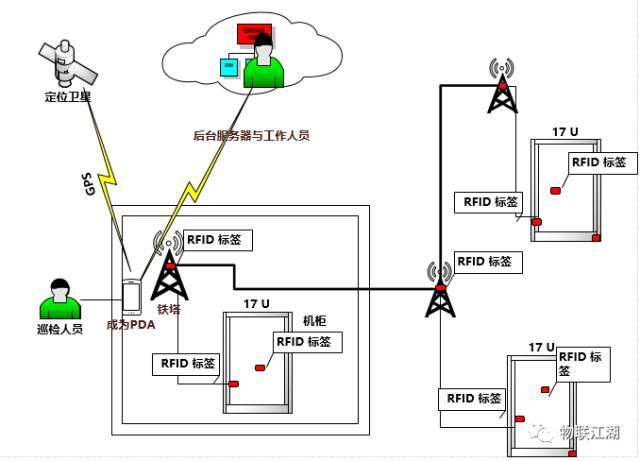

（1）系統拓?fù)鋱D

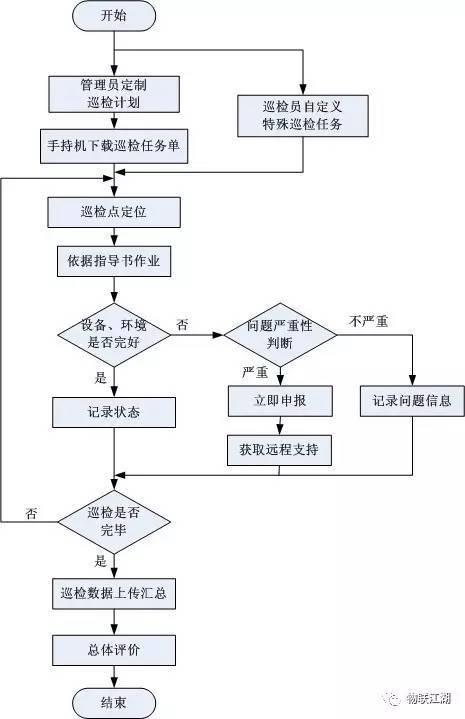

（2）工作流程圖：

3.流程說明：

電子標簽發卡

完成電子標簽信息的初始化（站點位置，功能等信息建立關聯），建立基礎的數據后將電子標簽固定于巡檢點。

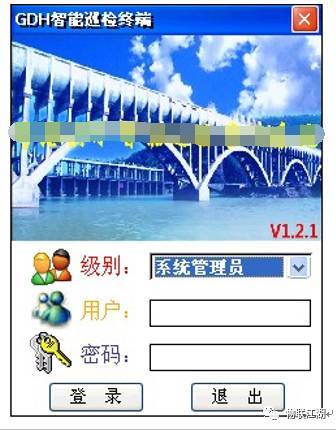

（1）系統登錄

手持機不與巡檢班組和人員一對一綁定，巡檢人員可以在任意手持機上登錄系統執行本人的任務，但同一臺手持機同時只允許一人登錄。軟件支持超級密碼。

（2）狀態查看

用戶可查看本機設備狀態，如網絡信號，服務器連接，電量等。

（3）巡檢計劃下載

手持機支持通過2G/3G/4G 等無線廣域網WIFI或USB遠程下載巡檢計劃。

（4）查看計劃

用戶登錄成功后，會出現巡檢計劃界面。巡檢人員可以查看各時間窗下的巡檢計劃信息（用不同顏色標識輕重緩急）。選擇某個巡檢點可顯示該點具體信息和安排的巡檢計劃（包括巡檢級別、執行人員、起止時間等）。

（5）巡檢計劃執行與記錄

在“巡檢計劃列表”里點擊“開始巡檢”即可進入巡檢人員選擇界面，除登錄者本人外，還可讀取其他同行人員的信息鈕。之后進入“巡檢點列表’界面，開始執行巡檢計劃。到計劃巡檢點，讀取巡檢點標簽或獲取GPS地理信息，而后系統進入“巡檢內容記錄”界面，該界面會列出該巡檢點所有設備相應的檢查內容列表和作業指導書，點擊“巡視記錄”勾選或填寫相應的數據和巡檢結果，點擊“歷史缺陷”查看原來設備的缺陷或隱患。

（6）添加事件

當發現缺陷和隱患時，可在巡檢事件列表中選擇一個對應事件，通過滾動條和上下翻屏按鈕來尋找相應的缺陷隱患，并可以設定事件等級，及時拍照留存，特殊說明可以添加詳細批注。

（7）數據更新

巡檢手持機能在用戶登錄后及時訪問巡檢服務器端軟件，同步服務器時間，獲取最新配置文件、巡檢作業指導書、缺陷詞典、設備設施臺帳、巡檢點信息、巡檢計劃等。

（8）遠程數據查詢

用戶在手持機上也可訪問服務器數據庫，查詢歷史數據。

03

取得效益

基于RFID技術的電力巡檢系統將可以很好的解決電力企業在巡視巡檢方面存在的問題，為企業帶來切實的效益，主要體現在以下幾個方面：

1. 方便了巡檢人員的巡檢和提交巡檢結果，減少了人為錯誤的幾率；

2. 確保了巡檢人員到位，保證了巡檢質量和巡檢工作的管理效率；

3. 巡檢質量和效率的大幅提高，減少故障發生率,保證了輸送電設備的穩定運行；

4. 提高了數據分析和統計功能，提高了管理人員處理缺陷的效率。
