系統概述

“電靜靜”，是智慧用電安全隱患監管服務平臺俗稱，是基于電氣安全大數據中心和互聯網云平臺、電氣安全管理智慧用電服務軟件和現場監控設備等組成服務平臺。

主要監測電氣線路、電氣設備、能耗信息采集、消防設備、電氣設備等建筑用電設備與控制化的大量數據化采集。

該平臺經天龍公司與電子科大與中國電信、中國移動聯合咨詢技術功關取得的為電氣安全監控領域取得重大突破，轉化的科技成果，被列入國家火炬計劃項目。

“電靜靜”基于移動互聯網、大數據、云計算技術，通過創新的智能現場傳感器，將電氣安全數據實時傳送至云平臺，實現電氣安全隱患統一管理，并提供遠程實時監控、手機APP應用、大數據及企業級電氣安全微服務等豐富功能。

“電靜靜”，強大的APP雙向通信型式遠程監控、報警功能，符合互聯時代“互動安全”、隨手掌控的電氣安全管理理念。稱為“電丁丁”，解決了傳統電氣安全靠人工值班監控不及時等缺點，覆蓋網絡思維和移動模式的云服務平臺。

應用范圍

TL-DJJ智慧安全用電監管服務平臺作為智慧城市重要組成部分，智慧式用電安全隱患監管服務平臺的應用是智慧安監、社會管理創新、安全生產社會化服務的重點內容，是科技興安戰略的重要組成部分。

“智慧式用電安全隱患監管服務平臺”是指通過物聯網技術對電氣火災、能耗管理、消防設備監控等進行不間斷的數據跟蹤與統計分析，實時發現電氣線路和用電設備存在的安全隱患，經云平臺大數據分析，及時向安全管理人員發送預警信息，提醒企業治理隱患，達到消除潛在的電氣火災危險，實現“防患于未燃”為目的。

該監管服務平臺能有效解決用電單位新建項目未投入使用時，未按規范安裝、電氣線路老舊等隱蔽工程隱患檢查難難題。推廣使用智慧用電安全隱患監管服務系統，是從源頭上預防電氣火災的有效措施，是引導企業牢固樹立安全意識、全面落實安全生產經營企業主體責任，推薦企業安全生產技防、物防建設，強化企業安全生產硬件基礎，建立健全企業隱患排查治理機制和提升企業本職安全水平的有力抓手。

應用場所

人員密集場所

商場、體育館、禮堂、影劇院、大型醫院、學校、寫字樓、別墅

酒店、車站、隧道、大型廠房、會展中心、地鐵、城市管廊

服務功能

平臺應用雙向通信式信息采集、處理、分布式數據庫、節點計算摸型等先進的云計算技術，實現電氣安全數據從現場云端，從云端到APP的高效傳輸，實現線電氣節能、電氣故障隱患、消防與電氣設備在線式監測與控制等多個設備型監控。

實現電氣安全危害大數據分析，進行多維度智能檢測、分析、報警、云端控制等電氣安全管理，精準定位電氣火災隱患發生地址，實現一機在手，電氣線路與控制設備撐控中，消除電氣隱患。

●經濟節能符合產業政策

“電靜靜”極大提升了用電管理、電氣節能、電氣設備監控與物業管理和安全維護效率，可大大節省日常用電及安全維護的人力、物力成本。

●科技以人為本

遠程監管與控制

預警、大數據分析

●省心

手機APP應用等功能讓您隨心所意

掌控智慧用電能分析和電氣安全管理，現場用電數據實時在線采集。

創新

電氣節能、電氣故障隱患、消防與電氣設備在線式監測與控制

•精確定位

故障類型、故障地點電子地圖定位、大數據分析

•云平臺監管

可開放通信協議，接入現有的BA系統等智能化建筑監控平臺

具有電子系統的精準測量和分析功能，并實時上傳云服務平臺

用戶可以在線查看電氣安全歷史事件，可查看周、月報表和各種自定義格式報表，或?qū)?bào)表發送指定郵箱

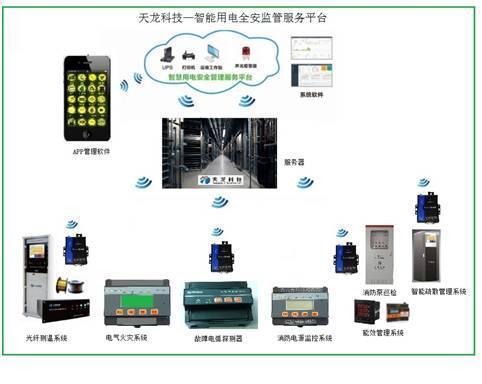

系統組成

系統由電氣火災監控探測器、故障電弧探測器、無線發射模塊、主機、服務器、系統軟件、APP軟件、工作站、打印機、UPS電源等組成。

■ 監測剩余電流、電流、溫度、電壓等參數，超過報警值發出報警信號；

■ 剩余電流、電流、溫度、電壓報警閥值隨意設置；

■ 無線傳輸穩定，網絡中段后自動重連；

■ 遠程控制斷電跳閘功能；

■ LCD顯示各種電氣參數；

■ 具有無線發射模塊和無線4G網絡傳輸裝置接口，方便組網傳輸

■ 具有自動檢測各種傳感器端口連接功能

■ 標準導軌式安裝方式

■ 檢測對象：1路剩余電流、3路電流、4路溫度

■ 工作電壓：AC85～265V/50Hz

■ 通訊方式：RS485(本地）/無線網絡

■ 可擴展功能：三相電壓（選配）

3路開關量輸入，干接點方式（選配）

2路繼電器輸入，AC250V/5A,DC30V/5A（選配）

■ 工作環境：工作溫度 -20℃～＋65℃

儲存溫度 -40℃～＋85℃

相對濕度 20%～90% （不結露）

●本地報警：對電氣線路進行在線“體檢”，監測值出現異常，現場設備的蜂鳴器發出聲、光告警；

● 提供單路、多路傳感監測終端，適應不同現場配電環境；

● 多模式上傳通道：GPRS、RS485 、無線發射等數據上傳方式，靈活變換；

●云平臺服務：進行24小時實時在線監測和統計分析，客戶可以隨時、隨地通過手機或電腦系統軟件了解企業用電安全況，對出現的異常能及時通過預警方式向各安全負責人員提醒存在的安全隱患；

●手機APP、短信報警功能，不限時間、地點地實時掌握用電安全狀態；

● 用電安全報告：平臺會定期給客戶發送監測線路的用電安全情況，客戶無需派人值守就方便掌握用電情況;

● 專業的診斷報告：定期提供遠程“體檢”報告，服務于用戶對電氣線路隱患的原因分析和整改;

●節約能耗：系統可以根據記錄的每項電路電流及剩余電流數據進行分析，避免因?yàn)槠?xiàng)造成用電浪費及用電安全；

●系統遠程升級和維護：可隨意增加/減少數據采集節點，便捷地改變網絡規模，不斷增強系統功能，保證系統穩定 運行;

●科學決策和管理：通過對云平臺技術的應用，建立"數據即資產"的大數據意識；

●用戶操作簡單，施工安裝方便，采用無線傳輸方式無需現場敷設總線；

● 支持第三方服務托管、安全隱患現場排查、電氣線路整改等。

■ 能效管理監控

■ 消防設備電源監控

■ 防火門監控

■ 消防泵巡檢監控

■ 光纖感溫監控

■ 智能疏散監控

■ 具有無線發射模塊和無線2G/3G/4G4G網絡傳輸裝置接口，方便組網傳輸

●本地報警：對電氣線路進行在線“體檢”，監測值出現異常，現場設備的蜂鳴器發出聲、光告警；

● 提供單路、多路傳感監測終端，適應不同現場配電環境；

● 多模式上傳通道：GPRS、RS485 、無線發射等數據上傳方式，靈活變換；

●云平臺服務：進行24小時實時在線監測和統計分析，客戶可以隨時、隨地通過手機或電腦系統軟件了解企業用電安全況，對出現的異常能及時通過預警方式向各安全負責人員提醒存在的安全隱患；

●手機APP、短信報警功能，不限時間、地點地實時掌握用電安全狀態；

● 用電安全報告：平臺會定期給客戶發送監測線路的用電安全情況，客戶無需派人值守就方便掌握用電情況;

● 專業的診斷報告：定期提供遠程“體檢”報告，服務于用戶對電氣線路隱患的原因分析和整改;

●節約能耗：系統可以根據記錄的每項電路電流及剩余電流數據進行分析，避免因?yàn)槠?xiàng)造成用電浪費及用電安全；

●系統遠程升級和維護：可隨意增加/減少數據采集節點，便捷地改變網絡規模，不斷增強系統功能，保證系統穩定 運行;

●科學決策和管理：通過對云平臺技術的應用，建立"數據即資產"的大數據意識；

●用戶操作簡單，施工安裝方便，采用無線傳輸方式無需現場敷設總線；

● 支持第三方服務托管、安全隱患現場排查、電氣線路整改等。

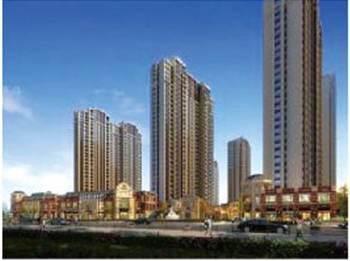

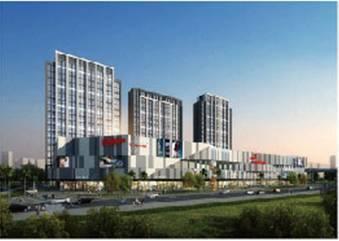

案例

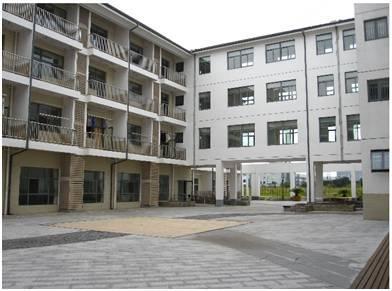

成都養老院

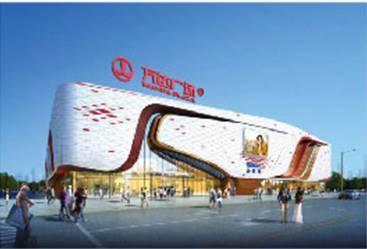

遂寧萬達廣場

平潭正榮潤海

新景舜弘廣場
