系統功能

吉聯企業電能管理服務系統在電子、精密制造、生物制藥、機械制造，建材，紡織等多個行業，有效的提升了企業的用電管理水平，取得了很有效的節電效果。

系統監測并記錄電壓電流有功無功諧波及功率等用電數據，具有強大的歷史數據追溯和分析功能，可以根據客戶的選擇的時間段生成曲線圖和用電數據報表，對不同的電力數據參量進行對比分析。

改變傳統的靠人工抄表，統計的粗放性的管理模式，系統生成的多種能耗統計報表，日耗、月耗、年耗用電數據報表等為實施節能考核、能耗管理與統計提供準確可靠的數據。

在線監測電能質量和諧波分量通過曲線圖和柱狀圖，企業可直觀的了解用電環境，避免諧波危害和電能質量問題的發生。安裝專用的諧波監測系統需要較大的投資，而且只是對數據的監測。“吉聯企業電能管理服務系統”同時實現電能消耗情況及諧波監測分析雙重的功能。

用戶可通過計算機互聯網登錄，可以看到實時的負荷情況及時發現用電異常，用電負荷越限時自動報警。

系統組成

（1）現場數據采集層

包括智能電力數據采集器（智能電表）、GPRS數據通訊網絡、數據采集服務器。所有智能數據采集單元相對獨立，按供電回路出線和負荷對應分布式配置，就地安裝在電氣柜內或線路上，完成對工作點數據的采集和測量，通過GPRS無線網絡，上傳到數據采集服務器。

（2）通信管理層

包括WEB服務器、GPRS無線網絡、以太網、局域網等，完成現場數據的采集層和系統管理層之間的網絡連接、轉換和數據的交換，通過互聯網達到實時數據的共享。系統支持多種網絡通信：RS-485現場總線，GPRS，無線網，局域網，互聯網等。

系統管理層與通信管理層（WEB數據服務器）通信：局域網、互聯網。數據采集服務器與智能電力數據采集器通信，RS-485，GPRS通信等。

（3）系統管理層

由大型商業數據庫服務器，WEB服務器，用戶工作站，液晶顯示器，等組成。服務器采用高性能計算機，安裝吉聯企業電能管理服務系統專業數據庫管理，分析軟件完成系統的全部功能。WEB服務器配置固定的企業內部局域網IP地址，通過接入企業內部局域網可以實現數據的共享。企業的任何一臺電腦獲得正確的登入口令都可以通過WEB網頁瀏覽查看用電數據信息。

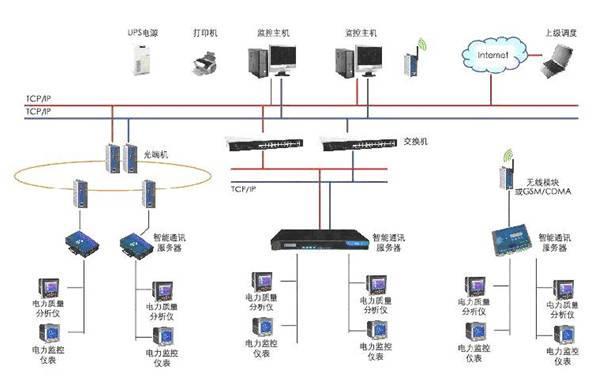

系統架構

系統頁面介紹

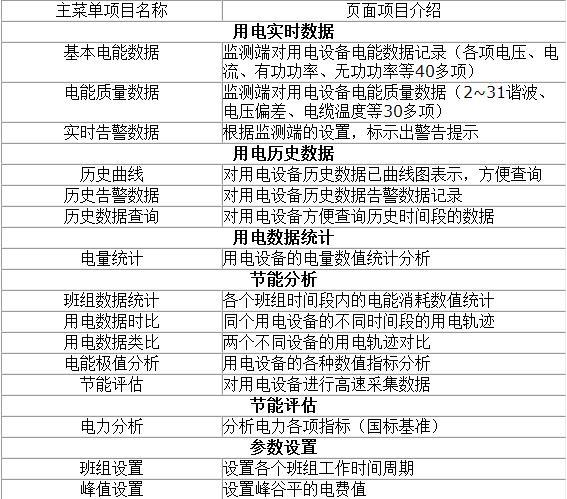

（1）主菜單頁面介紹

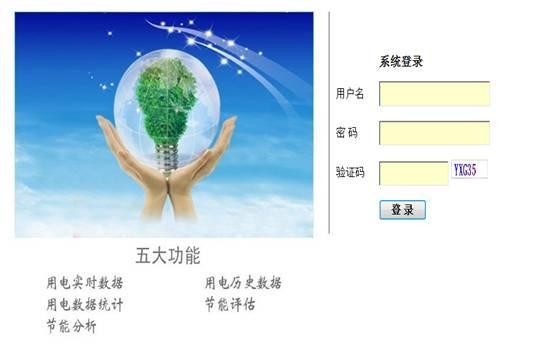

（2）登陸頁面介紹

“吉聯企業電能管理服務系統V2.0”提供用戶五大功能，通過平臺可全面把握自己的用電動態。網站www.g-linksz.com點擊進入平臺的主頁。

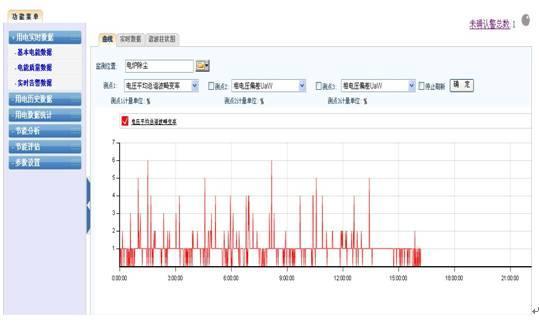

（3）用電實時數據頁面介紹

用電實時數據圖反映當前配用電區域內電能的運動情況及監測位置的實時電能指標，通過該頁面可全面了解購入的電能在自己配網中的傳遞與運動情況。視窗的左邊是平臺的功能菜單，視窗的右側為監測點的位置以及監測點監測的各種監測數據。

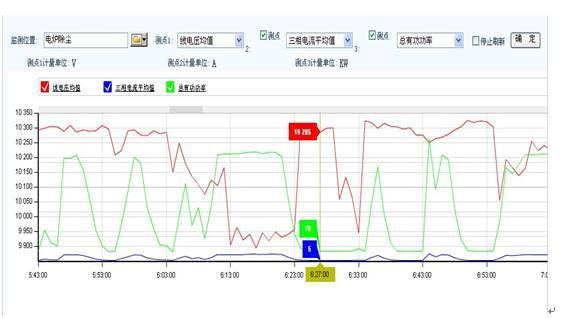

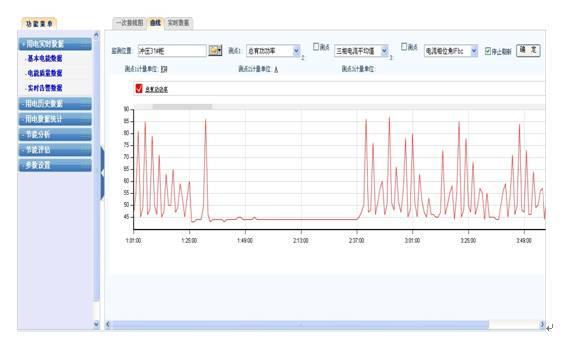

“曲線”表示：平臺可以同時在一個坐標平面顯示出3個監測點數據，便于客戶詳細了解用電點端的電能情況。

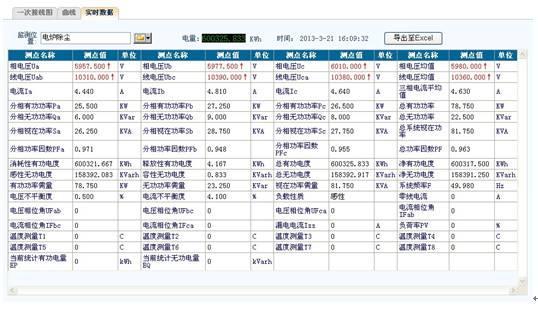

“表格”表示將平面坐標的數據用表格形式表現出來，方便了客戶的在公司里制作各種報表的問題，表格的數據可以直接導出Excel表格到用戶計算機，方便客戶使用。

（4）用電電能指標頁面介紹

反映了各用電點的用電的電能質量各項指標，就各個監測點的用電設備的通過該圖表可客觀反映監測點用電質量的各項指標曲線。

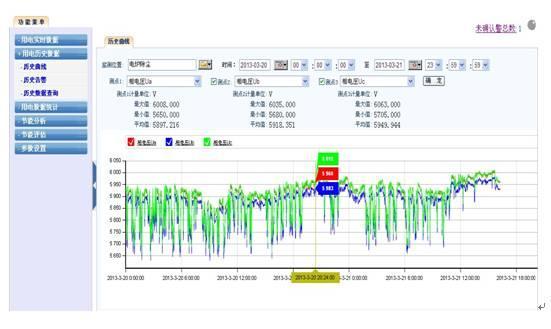

（5）用電數據歷史統計頁面介紹

可以分析用電點所需日期時間段中的的電能質量指標數據情況，通過對歷史數據的查看和分析，為您從中找到解決問題提供最可靠的數據支持。

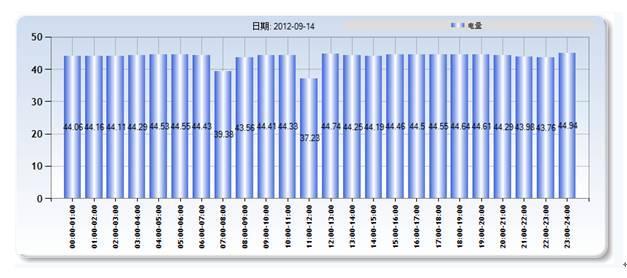

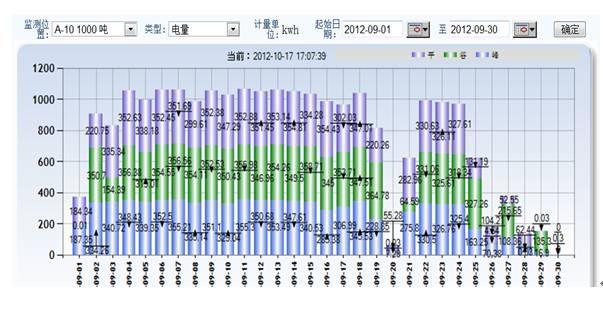

（6）耗電時比分析頁面介紹

分析同類用電監測點的電能日耗能的情況，指導您從中找到解決問題的方法；耗電時比分析分析電監測點在不同時間段的耗電差異，指導您從中找到解決問題的方法。

（7）耗電月比分析頁面介紹

分析同類用電監測點的電能月耗能的情況，指導您從中找到解決問題的方法；耗電月比分析分析電監測點在不同工作日的耗電差異，指導您從中找到解決問題的方法。

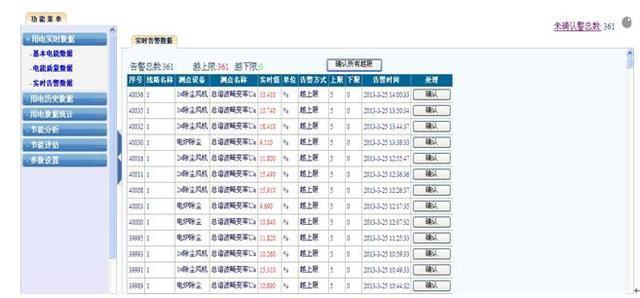

（8）用電異常告警頁面介紹

對用戶配網、用電設備的電能異常統計列表，將用電故障隱患早發現早處理，減少客戶公司損失。

系統特點

（1）投入小，收益大

企業不用增加大的投資，通過對用電狀況的全面的動態監測，跟蹤和分析，發現用電結構和用電方式中存在的問題，從而“對癥下藥”調整和優化用電結構，是企業提高用電管理水平，實現合理用電，節約用電，降低用電成本的有效途徑。安裝吉聯企業電能管理服務系統，用戶只需要一次投資，便實現電能消耗狀況及諧波在線監測，分析雙重功能。

（2） 技術成熟，設備安裝簡便

吉聯企業電能管理服務系統安裝過程簡單，不需要對原供電設備和線路進行大的改造，安裝時不需要對供電回路專門停電。

（3）吉聯企業電能管理服務系統提供全面的用電信息

用電數據和電能質量數據包括各種電子報表和曲線圖，用戶可以調用和查看任意時間段用電信息。

（4）監測諧波和電能質量，提高企業電能使用效率

在線監測諧波和電能質量為企業使用“清潔”電源提供了有效檢查和監測手段。企業可以及時了解自身用電設備是否會產生諧波影響電網，而電網供電質量好壞又會對企業的生產有什么影響等，以便及時發現供電網絡的電能質量和諧波問題。及時采取預防和抑制措施，降低自動化系統和電氣設備運行故障率，保證電能計量，計費的準確，提高企業電能使用效率。

（5）操作簡單，易于掌握

吉聯企業電能管理服務系統操作簡單，運行人員經簡單培訓即可掌握有關操作。系統自動采集并處理各種動態用電數據，在運行設置前設置好工作參數，系統即可自動運行。在運行中調用數據，不需要額外編程和設置參數。各種圖表，數據查閱方便直觀，歷史數據可長時間保存和查詢，數據可以按生產和管理需要自動生成各種報表。

（6）網絡共享信息

企業可通過局域網，互聯網等形式實現數據的共享。安裝吉聯企業電能管理服務系統后，公司所屬各級管理部門都可以通過辦公室計算機，隨時了解吉聯企業電能管理服務系統的用電參數和負荷變化，及時發現用電管理中存在的問題，及時督促和檢查各個部門和生產環節的用電情況。
