0 引言

隨著電力網絡的不斷發展，用電負荷的持續增長，各種新型負載不斷涌現，用戶更加關注電能問題，同時也對電能提出了更加嚴格的要求。用戶需要更加有效的電能管理管理解決方案來應對上述變化帶來的挑戰，以實現配電系統持續可靠、高效低耗的運行。

Acrel-3000是利用智能電力監測裝置，結合現場總線及以太網通信技術，運用計算機和軟件技術，綜合構成的電能管理系統。采用分布式的網絡結構，實現了對企業配電終端的全面管理，實現了對高低壓系統等設備的實時監控采集分析電能數據。

1 項目概述及建設目標

保利·大江郡是保利地產在柳州的第一個項目，將打造為一個集住宅、商業、酒店、旅游、休閑娛樂為一身的新型多元化親水城市綜合體，也必將成為“山水工業柳州”的一顆耀眼明珠！

本項目通過對保利·大江郡三期配電房內的安科瑞智能電力儀表進行實時數據采集，并通過數據處理后實時顯示一次圖狀態以及各用電回路的電壓、電流、功率等信息，利用各回路的用電量定制電能報表。

2 電能管理系統的設計

在監控系統的設計中，要充分考慮客戶的實際需求，以及電力系統的實際結構、電力系統的實際載荷能力等因素，進而合理的選擇監控設備，這既有利于減少系統運作的成本，同時也有利于系統功能的實現。

本項目的電能管理系統，可以實現對變電站低壓配電回路的實時監控，有利于電能管理。另一方面，電能管理系統不僅能夠準確的表示出回路的用電狀況，它還具備網絡通訊等功能，能夠與計算機、串口服務器等設備進行組合，及時的顯示站內各個配電回路的運作狀態，當站內電力系統的負載越標時，電力監控系統能夠迅速報警，發出語音提示。另外，電能管理系統還能夠生成報表、曲線圖等統計信息，便于有關人員分析站內各部分的用電狀況，使站內的用電活動更加安全，從而保證站內人員的生命安全，提高車站工作人員的工作效率。

2.1 系統結構

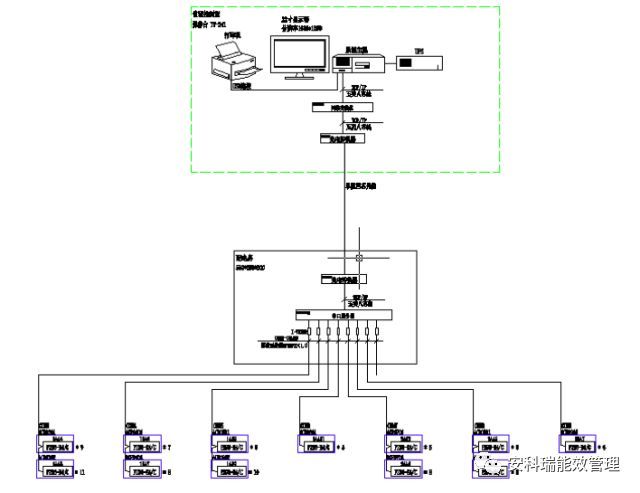

保利·大江郡三期電能管理系統建設采用分層分布式結構，系統包括：站控管理層、網絡通訊層、現場設備層。系統網絡結構如圖所示：

站控管理層管理人員與計算機進行人機交互的直接窗口，對采集的現場各類數據信息計算、分析與處理，并以圖形、數顯、聲音等方式反映現場的運行狀況，是系統的最上層部分。主要由系統軟件和必要的硬件設備，如工業級計算機、打印機、UPS電源等組成。

通訊層使用的設備為串口服務器。該層是數據信息交換的橋梁，負責對現場設備回送的數據信息進行采集、分類和傳送等工作的同時，轉達上位機對現場設備的各種控制命令。

現場設備層主要是連接于網絡中用于電參量采集測量的各類型的安科瑞PZ72L-E4/C儀表，也是構建該配電系統必要的基本組成元素。現場配置居正的電能表，實現低壓回路三相電流、三相電壓、頻率、功率、四象限電能等電參量監測；并對每個回路斷路器分合閘狀態進行監測。

2.2 網絡設計

電能管理系統中的網絡系統能夠及時的對數據進行傳輸，并迅速傳遞操作指令，是實現電力監控系統各項功能的基礎。把現場每個設備就地與總線連接，之后在把各條總線全部接入串口服務器，來實現與主機的傳遞。

本項目的網絡設計為：配電房內設計一個數據采集箱，電力儀表通過RS485總線接入數據采集箱內的數據采集器，通過光電轉換器轉換為光信號，通過光纖傳輸?shù)街蛋嗍覂?nèi)，再通過值班室內的光電轉換器接入站控層內的監控主機。

2.3監控系統軟件功能設計

系統依據客戶實際需求進行設計，并實現了一次主接線圖界面顯示；電參量遙測及電參量越限報警；事件記錄；系統運行異常監測；故障報警及操作記錄；報表查詢與打印；系統負荷實時、歷史曲線，用戶權限管理等主要功能。

2.3.1數據的采集與處理

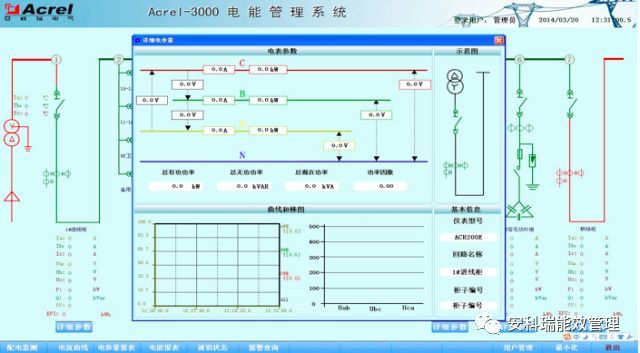

數據采集主要包括模擬量以及開關量的采集。模擬量的采集主要是對線路電壓、電流、功率、功率因數、頻率等信息進行采集，開關量的采集則主要是對斷路器的工作狀態，以及斷電保護、運行故障等報警信息進行采集，實現遠程數據的本地實時顯示。數據處理主要是把按要求采集到的電參量實時準確的顯示給用戶，達到配電監控的自動化化要求，同時把采集到的數據存入數據庫供用戶查詢。

2.3.2數據報表統計

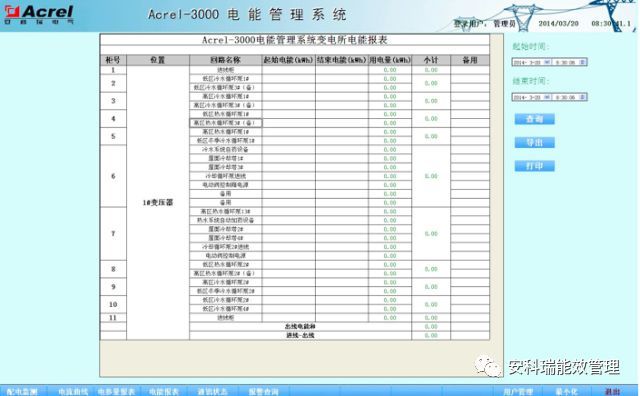

電能管理系統以豐富的數據報表體現計量體系的完整性。系統具備各回路定時抄表匯總統計功能，用戶可自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況，即該節點進線用電量與各分支回路消耗電量的統計分析報表。該功能使得用電可視透明，并在用電誤差偏大時可追溯，維護計量體系的正確性。

2.3.3電流曲線查詢

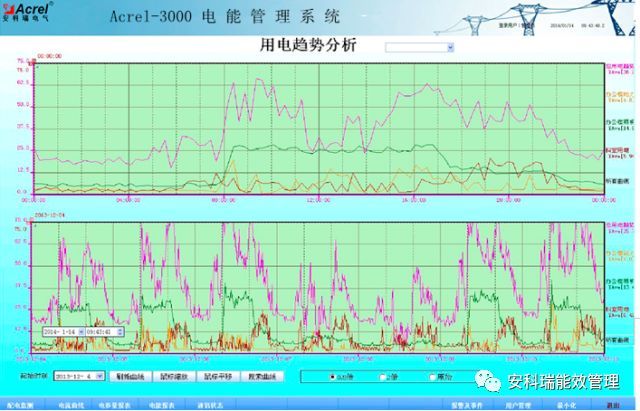

電能管理系統對配電系統總進線回路（或重要負荷的出線）設計了負荷趨勢曲線。便于配電維護人員及時掌握用電需求與供電系統負荷占比，確保供電可靠性，為用戶單位的用能權益提供保障。借助該功能，還可分析用能需量的增長趨勢，適時調整需量申報，減少因需量偏差過大造成的多余繳費。其次，電能管理系統的數據記錄功能也包括對故障信息的記錄，即對故障發生時的實時電流、實時電壓等數據進行記錄存儲。電能管理系統能通過管理人員對電壓、電流及功率的設置，從而實時監測配電情況，是否出現短路或者超負荷等情況，便于工作人員解決。

2.3.4用戶權限管理

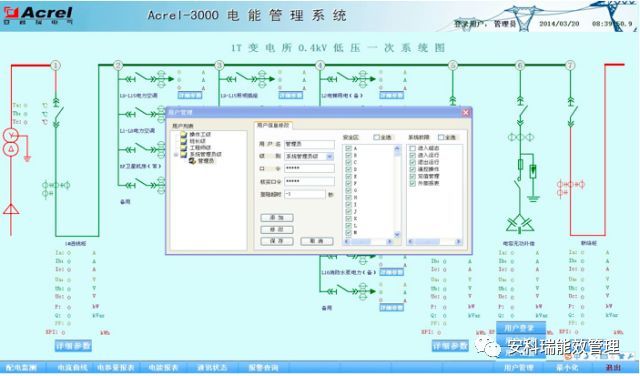

電能管理系統為了本項目系統安全穩定運行，用戶權限管理能夠防止未經授權的操作（如配電回路名稱修改）。可以定義不同級別用戶的登錄名、密碼及操作權限，為系統運行維護管理通過可靠的安全保障。

3建設電能管理系統的意義

隨著社會的發展及電力的廣泛應用，電能管理系統已成為全國各地重點工程項目、工業企業等大面積多變電所用戶的必然選擇，本文介紹的Acrel-3000電能管理系統在保利·大江郡三期的應用，可以實現對變電所高低壓配電回路用電的實時監控與電能管理，不僅能顯示回路用電狀況，還具有網絡通訊功能，可以與串口服務器、計算機等組成電能管理系統。系統實現對采集數據的分析、處理，實時顯示變電所內各配電回路的運行狀態，對分合閘、負載越限具有彈出報警對話框及語音提示，并生成各種電能報表、分析曲線、圖形等，便于電能的遠程抄表以及分析、研究。該系統運行安全、可靠、穩定，為變電所用戶解決用電問題提供了真實可靠的依據，取得了較好的經濟效益。［2］
