PLC各大品牌解密方法合集,超詳細!
正在從事自動化與工控的朋友,你是否遇到過下面的煩惱?
1、機器設備上的PLC壞了,需要更換新的PLC,但程序設了密碼,讀不出來。
2、工廠需要對設備進維護與改造,PLC被加密了,沒有程序,無法修改。
3、想要了解設備的工作原理,熟悉設備的工藝流程,學習PLC程序,提高自己的工作技能。
4、設備廠家的PLC加了密,廠家由于各種原因,不能提供技術支持。
5、觸摸屏在使用過程中遇到需要修改參數,或觸摸屏損壞無法正常使用,需要讀出觸摸屏程序,但是觸摸屏被設為禁止上傳。
如果你也經歷過上面的煩惱與困惑,請繼續往下看!
很多時候是老設備出問題,可能廠家都聯系不上或者早已關門大吉,這個時候一款PLC解密軟件會給你柳暗花明的感覺。下面以一款三菱 FX3U PLC為例,為大家演示一下神秘的解密之旅。(文末可領取破解軟件集合)
解密步驟:
第一步

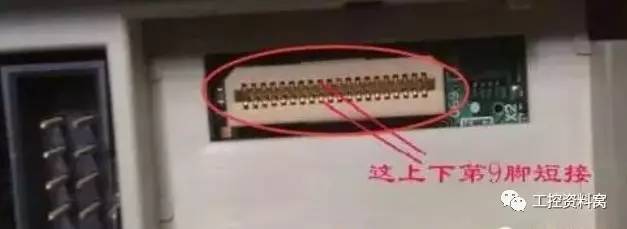

關掉PLC電源,打開PLC正上方的端蓋,如下圖,可以看到一個類似長方形端口,面對端口,從左邊開始數到端口的第九個針腳,上下同是第9針腳。然后用很細的鑷子(或電線)將上下兩個第9腳短接。
第二步
重新上電,PLC報警燈閃爍。此時把短接的鑷子(或電線)取出,記住不能斷電,打開解密軟件,選擇好通訊端口,點擊解密即可讀出第一段密碼了。記下密碼,關閉解密軟件。
第三步
用數據線連接PLC,打開專用解密軟件,讀取密碼(只有一個密碼),記下讀出的密碼(注意大小寫),關掉軟件。
第四步

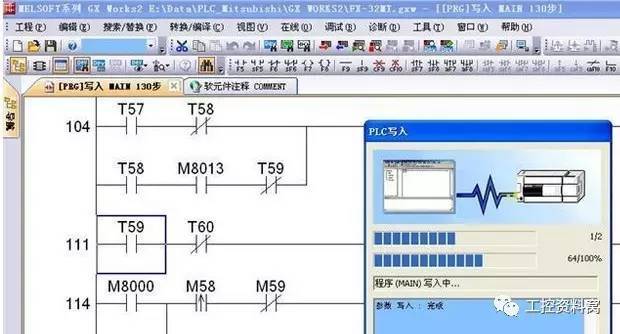

打開編程軟件并與PLC通訊,提示輸入密碼時只要輸入第一段密碼,第二段密碼不用管,點擊確認,程序就能讀出。
第五步
再通過編程軟件登錄修改關鍵字重新設置兩段密碼,然后再斷電重啟即可生效了。
注意事項:
注意事項 NO.1
如果沒有在報警狀態下修改密碼,那么在斷電重啟后PLC還是原來的密碼。因為原來第二段密碼始終不知道,所以還是不能上傳程序的。
注意事項 NO.2
報警狀態下讀出的程序是不完整的,必須先通過修改好兩段密碼,然后PLC重啟在正常狀態下讀取出的程序才是完整的,這才是關鍵!
特別提示
提示 1
上述FX3U PLC只是眾多解密方法中的一種,具體不同型號、不同品牌,實現的方法有很多種,但領會原理是最重要也是最難
俗話說:大道無術,中到有形,小道若巧。一些細節一時半會也不能介紹的太清楚,一定要動手多嘗試,多動腦,多領悟定才會有收獲。
提示 2
聲明,技術是為社會進步服務的,若用這些破解技巧進行一些有悖道德違反法律的事情,這也與本文的主旨大相徑庭,希望做技術的電氣自動化從業者都有良好的職業道德。
提示 3
最后,送大家?guī)讉€PLC破解軟件集合(注:該軟件均來自網絡,大家自行驗證),希望大家把工具用到適當?shù)牡胤?,那么就會發揮其事半功倍的效果?。?/span>
