DR-DTS 主配網智能調度仿真培訓系統
一、 浙江省電力公司網站新聞:
溫州公司舉辦2017年溫州市調度運行值班人員技能競賽
8月29日-31日,2017年溫州市調度運行值班人員技能競賽在溫州供電公司舉行,來自10家單位的38位調度運行值班人員展開同場競技。本次競賽是由溫州市人力資源和社會保障局等7個政府部門聯合主辦,由國網溫州供電公司承辦。競賽旨在推動技能人才培養模式的改革,為高技能人才隊伍建設和服務企業發展提供堅實基礎。
省內首次創新采用“主配網智能調度仿真平臺”開展調度技能仿真操作競賽。該平臺既有高電壓等級的110KV千伏-220千伏電網,更有常見的10千伏-35千伏配電網,形成了涵蓋主配網各電壓等級的電網平臺;該平臺還具備實際電網模型導入和電網拼接功能,也就是利用實際的電網數據來重新搭建競賽電網,達到既貼合實際工作情況,又具備一定競技性的效果。
競賽中還邀請了浙江省調電力調度控制中心、寧波供電公司、衢州供電公司的調度專家做為考評員負責仿真操作競賽考評,通過多方位、全角度的監督各位參賽選手構建了一個公平競技的舞臺。

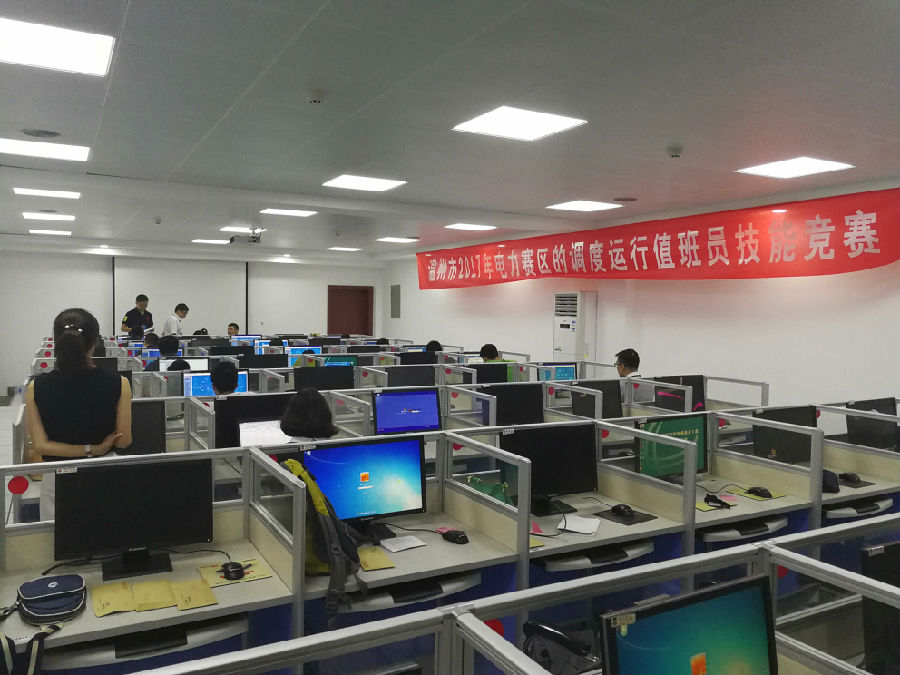

圖1 溫州供電公司本次競賽決賽現場
二、功能特點
1.主配網一體圖模:基于IEC61970標準,獲取調度自動化EMS系統CIM/SVG圖模和實時數據E格式文件,建立主網一次系統圖模。配網圖模既可以從PMS或其它系統自動獲取,也可以使用平臺提供的建模工具自行建立。圖2為本次競賽的主網系統圖;圖3為配網系統圖。

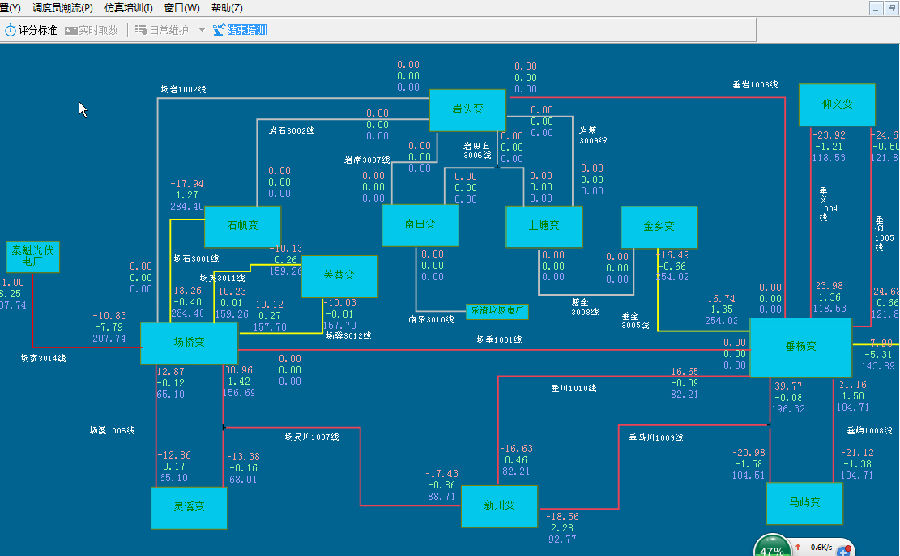

圖2 主網系統圖
圖3 配網系統圖
2.故障設置與動作:能夠按照實際需要設置各種故障,圖4為本次競賽預賽的事故預案。包括了單相接地、控制回路斷線、線路故障、主變故障。

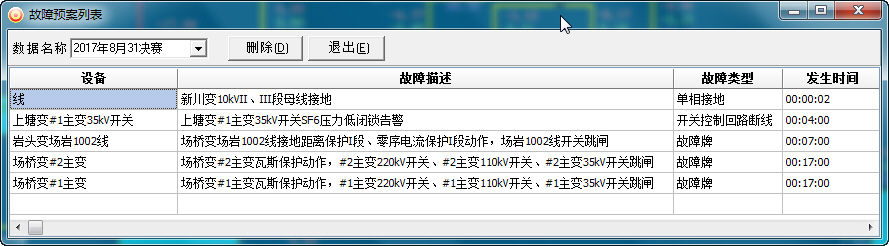

圖4 事故預案示例
圖5為故障、操作綜合信息列表,左上顯示故障處理過程中操作、保護自動裝置動作等詳細記錄,右上顯示設備越限、失電等報警信息,下部顯示故障動作列表。點擊任何一條記錄能夠直接彈出對應設備畫面,主配網一體的潮流計算技術保證信息準確及時。

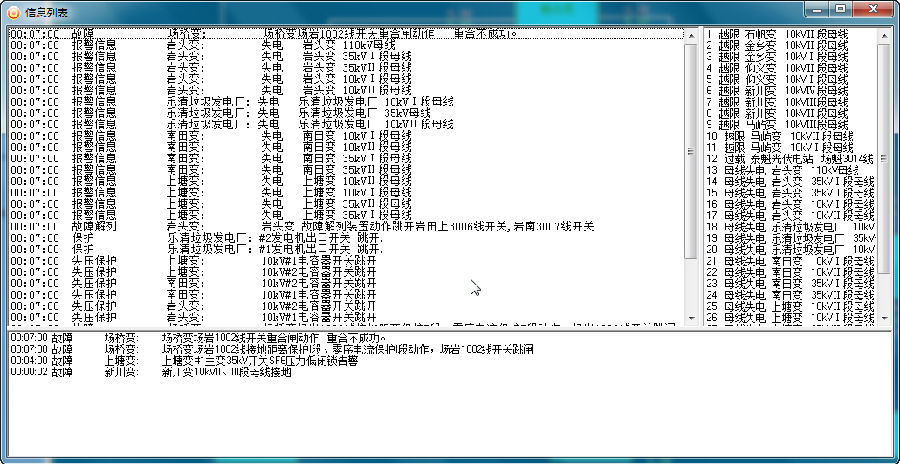

圖5:故障、操作綜合信息列表
3.完整的操作記錄和評分:圖6為某學員在本次決賽中處理故障過程的評分列表,統一的評分標準既減輕考評工作量,也能保證競賽的客觀公正。

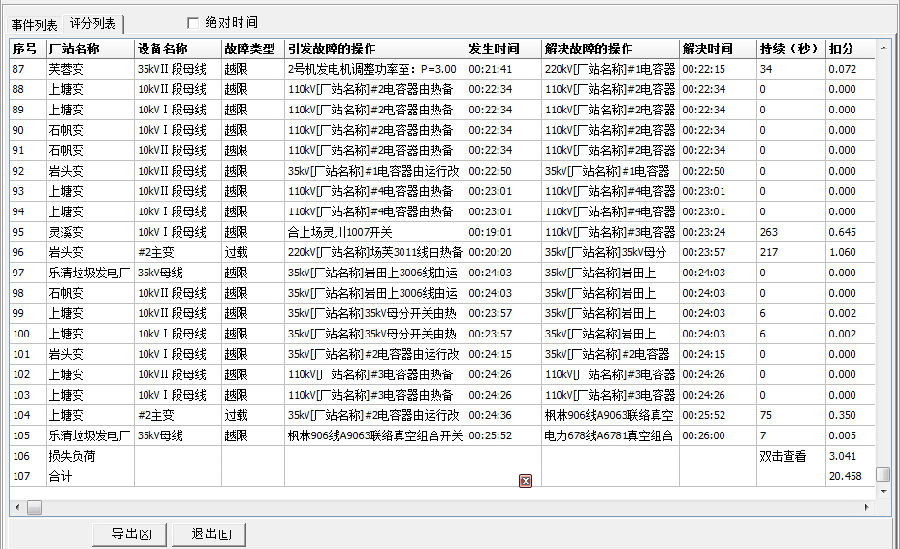

圖6 學員操作記錄評分列表
三、平臺系統
基于主配網智能調度仿真平臺目前投入運行的有三個系統:主配網調控一體智能操作票系統、主配網智能調度仿真培訓系統、主配網調度事故預案智能生成系統。
