新鄉智能配電網綜合監控系統
河南新交際智能化工程有限公司在配電作為電力系統發、輸、變、配環節中最貼近用戶的環節,和社會生產生活息息相關,有著極其重要的作用。提高配電網的供電可靠性和供電質量,是實現人民安居樂業、經濟發展、生活富裕的重要保證。
現階段綜合輔助系統面臨的主要問題:
l綜合監控少——輔助子系統有限,只有少量部署視頻、煙感、門禁等,無法實現對運行環境的全方位綜合監控;
l業務融合少——“遙視”大多只實現視頻復核、歷史追溯的功能,視頻監控系統依然獨立于生產系統,并未真正融入到配電網管理流程中;
l人為干預多——視頻監控點的異常情況需要人為主動發現,多系統間的聯動機制已逐步建立,但大多局限于開關量聯動而非協議聯動;
l運維難度大——系統聯網后,面對數量龐大的視頻監控設備,運維工作量巨大且檢測難度大,往往造成故障處理不及時,使得視頻監控系統的使用效果大打折扣。
智能配電網綜合輔助系統解決方案主要應用于電網公司各地市公司智能配電網綜合輔助系統的建設及改造。
智能配電網綜合輔助系統是集硬件、軟件、網絡于一體的大型聯網監控系統,以能源行業iVMS-9800平臺軟件為核心,實現多級聯網及跨區域監控,在調控中心即可對終端系統集中監控、統一管理,為智能配網保駕護航。

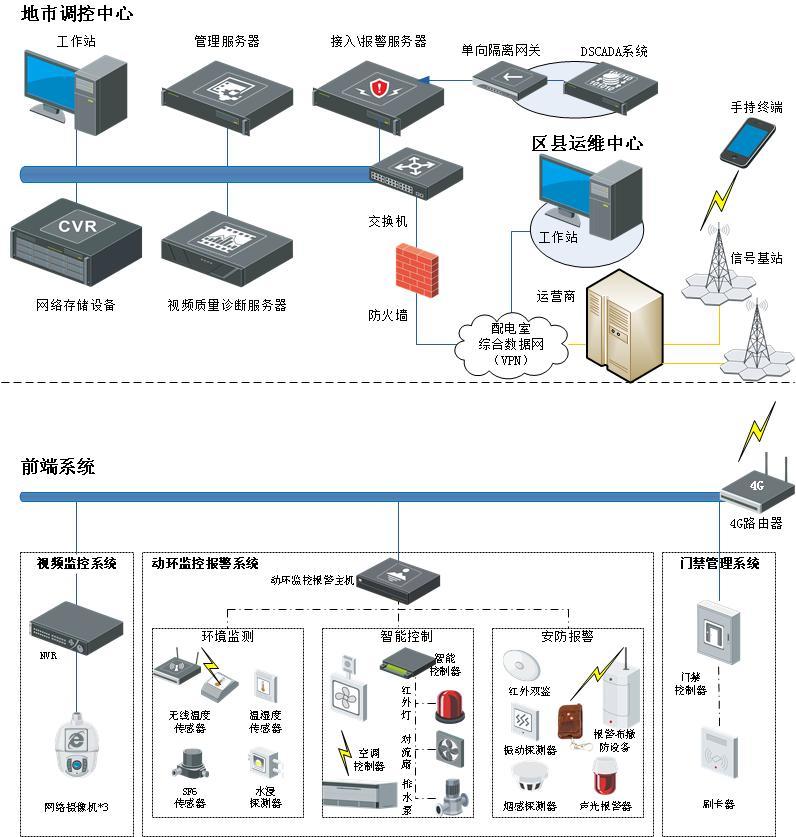

系統拓撲圖如下:
智能配電網綜合輔助系統全面采用高清、智能、物聯網、4G應用技術,在“標準化、一體化、智能化”設計原則的指引下,采用標準化行業產品,實現了以下功能:
l多元圖像應用:現場實時錄像及回放,定時抓圖和報警抓圖,圖片上傳中心,在兼顧帶寬和資費的情況下,中心也可調閱現場視頻,全面提升監控質量和安防水平;
l輔助系統融合:實現視頻監控、動環監控報警(環境監測、安防報警、智能控制)、門禁管理等系統的集成,各系統根據預案進行聯動;
l可視運行管理:在兼顧帶寬和資費的情況下,可按需配置區域視頻巡視預案,同時可與配網自動化系統主站系統(DSCADA)通信,當進行分合閘操作或跳閘事故時,DSCADA發送“遙信”變位信號至智能輔助監控系統,關聯相應的攝像機預置位;
l立體監管模式:實現前端、區縣、地市三級垂直監管,固定網絡采用C/S、B/S方式進行訪問,移動網絡通過手持管理終端(手機、平板等)進行監管;
l系統運維管理:IT基礎設施管理、視頻質量診斷、帶寬優化及控制、資產管理、日志管理。
系統特點:
1)現場開關柜的任何故障都可以聯動相關視頻監控點的預置點實現抓圖上傳,實現可視化生產復核,改變了只能通過配電自動化主站系統(DSCADA)獲取運行數據的情況;
2)移動客戶端被用于派工過程,維護人員能夠及時、便捷地了解現場情況,包括環境、設備的實時信息及圖像,以便維護人員能夠根據這些信息進行故障分析,提前做好搶修準備
