電裝置某段時間內的實際流速相一致。

圖3 潮流發電模擬實驗裝置

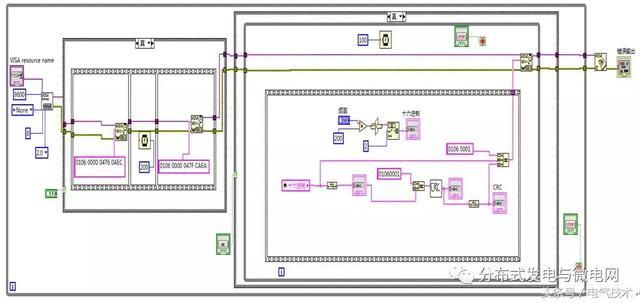

圖4 通訊控制程序圖

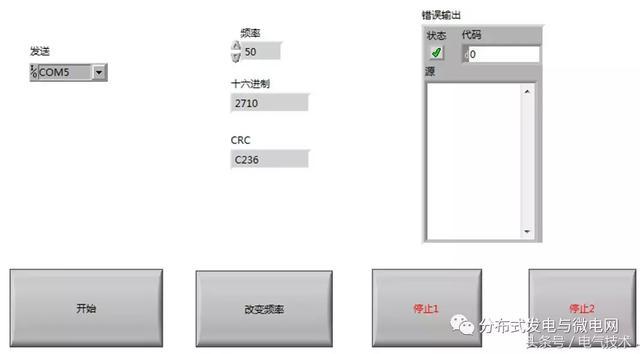

圖5 系統運行界面

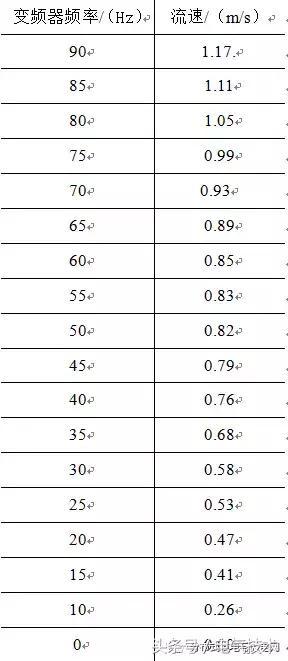

表5 不同變頻器頻率下流速測量數據

4 結論

本文設計了一套實驗室的潮流發電模擬裝置，具有結構緊湊，效率高，成本低的優勢。在其控制系統中通過LabVIEW和ACS550變頻器RS485接口進行通訊，實現了上位機對變頻器的實時控制，從而帶動電機驅動水泵推動水的流動，經測試與實際流速在某段時間內相吻合，實現了在實驗室潮流發電的模擬。

該裝置為研究潮流發電中，葉輪優化設計、葉輪的能量轉換效率、潮流發電機效率，以及發電機能量處理，提供了必要的實驗條件。為潮流發電的海上試驗奠定了基礎。
