一、繼電保護是什么

1、什么是繼電保護?

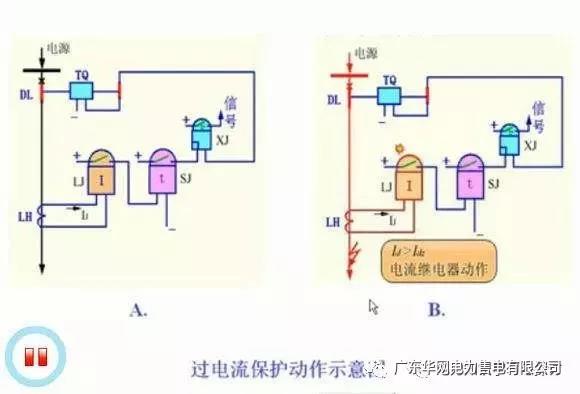

當電力系統中的電力元件(如發電機、線路)或電力系統本身發生了故障或危及其安全運行的事件時，需要有向運行值班人員及時發出警告信號，或者直接向所控制的斷路器發出跳閘命令，以終止這些事件發展的一種自動化措施和設備。實現這種自動化措施、用于保護電力元件的成套硬件設備，一般通稱為繼電保護裝置。繼電保護裝置是保證電力元件安全運行的基本的裝備。

2、繼電保護在電力系統中的任務是什么?

繼電保護的基本任務：a、當被保護的電力系統元件發生故障時，應該由該元件的繼電保護裝置迅速準確地給距離故障元件最近的斷路器發出跳閘命令，使故障元件及時從電力系統中斷開，以最大限度地減少對電力元件本身的損壞，降低對電力系統安全供電的影響，并滿足電力系統的某些特定要求(如保持電力系統的暫態穩定性等)。b、反應電氣設備的不正常工作情況，并根據不正常工作情況和設備運行維護條件的不同(例如有無經常值班人員)發出信號，以便值班人員進行處理，或由裝置自動地進行調整。

3、電力系統對繼電保護的基本要求是什么?

a、可靠性電力系統正常運行時，繼電保護裝置應可靠的不動作，當被保護元件發生故障或出現不正常工作狀態時，繼電保護裝置應可靠的動作

b、迅速性是指繼電保護動作的速度，可根據實際情況設定延時時間。

c、選擇性當電力系統出現故障時，繼電保護發出跳閘命令僅將故障元件切除，盡可能的使停電范圍減小，保證無故障部分繼續運行。

d、靈敏性是指繼電保護對設計規定要求動作的故障及異常狀態可靠的動作的能力。

二、各類產品技術特點

GCS2321系列數字式高壓保護測控裝置技術特點

1、采用雙CPU+CPLD設計結構，主CPU為為32位DSP數字處理器，既提高了通信速度，又提高了保護的可靠性、準確性、靈敏性、速動性。

2、保護定值均為無級數字整定，并按照一次值設定。各種保護功能可單獨投退。

3、32Kx16位片內RAM存貯器;64Kx16位EPROM存貯器，存貯固化程序，512x8位存儲定值安全可靠，硬件冗余度高，方便功能擴展。

4、保護和測量回路采用獨立通道采樣，互不影響，測量回路采樣精度高于0.2%。保護回路采樣精度高于0.5%，且在20倍額定電流的情況下不飽和。所有采樣值均按照一次值實時顯示。

5、保護裝置具備計算電度功能，實時顯示有功電度及無功電度，電度精度高于0.5級。

6、顯示模塊是基于CPU+CPLD開發的人機界面，它可以提供128X64的寬溫液晶(液晶的背光節電設計)，支持4個LED位置

顯示燈分別顯示當前運行狀態。顯示模件可用于設備的人機交互,完成鍵盤處理、液晶顯示等功能。插件上的顯示窗口采用4行×8漢字的液晶顯示器，人機界面清晰易懂，同時還配置了豐富的燈光指示信息使本裝置的運行信息更為直觀。RS485通信接口采用屏蔽雙絞線。顯示模塊與主體模塊之間的通信連接件采用專用接插件，使裝置運行更加可靠。

7、輸出繼電器回路包括分勵脫扣的保護動作出口、用于失壓脫扣出口、用于合閘的合閘控制出口以及其他信號出口等。對彈簧機構的開關繼電器采用進口密封固態日本松下繼電器。對永磁機構的開關采用光電繼電器輸出，動作速度更快。

8、采用高精度、高抗飽和性的輸入電流電壓變換器，保證采樣信號不失真。所有PT，CT，零序互感器，能夠相位補償，精度為0.05度。

9、路開關量輸入，采用雙級光電隔離。具有防顫抖功能。

10、采用了多層印制板及表面封裝工藝，外觀小巧、結構緊湊、大大提高裝置的可靠性及抗電磁干擾能力。

11、特殊的工作電源設計，保證在交流失電情況下能夠使保護可靠動作，跳開開關，記錄并上傳故障信息。

12、精確的事件順序記錄和故障錄波功能，有助于迅速查找故障，大大縮短變電所停電時間，徹底避免故障后試合開關造成的多次頂跳上級開關的煩惱。
