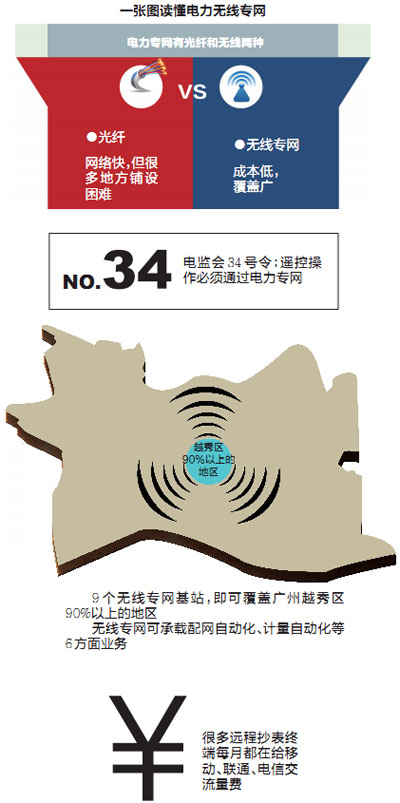

一張圖讀懂電力無線專網

今年7月，隨著廣州花都供電局4G無線基站設備開始安裝調試，廣州供電局正式啟動了花都區4G電力無線專網建設。這個覆蓋廣州市花都區面積46.8%的電力無線專網，將成為國內覆蓋面積最廣、接入業務最多的4G電力無線專網。而這，僅僅是廣州供電局電力無線專網建設的開始。

本報記者 關飛 通訊員 黃曉璐

無線專網：配網自動化的重要保障

“電力無線專網，類似于電力企業像移動通信一樣，自己建基站，打造一個專屬于自己的無線網絡。”廣州供電局通信中心檢修班班長孫穎介紹說。

為什么需要電力專網？國家電監會34號令明文規定，電力設備“三遙”（遙信、遙測、遙控）操作中的遙控操作，必須通過電力專網進行，不能使用公網，以免信息泄露，引發安全事故。

近年來，隨著對供電可靠性要求的不斷提高和需遠程操作的配網自動化設備的普及率提升，尤其廣州的配網自動化設備數量占到了全國的一半，對電力專網的需求也越來越高。通常情況下，會鋪設光纖網絡接入，但隨著自動化設備遍布城市的各個角落，很多位置鋪設光纖網絡極其困難且工程量巨大，無線專網剛好可以解決這個問題。

自建優勢：自有物業遍布

2013年6月，為了對全面建設無線專網提供依據，廣州供電局以越秀區為試點，先行建設了4個電力無線專網基站，分別位于梅花路舊局、伍仙門變電站、越秀供電局和廣州供電局變電二所。測試結果顯示，這4個基站的信號覆蓋面積為19.25平方公里，覆蓋率占越秀區面積50%。經大量抽樣測試，越秀區無線專網信號覆蓋區內，80%的電房可以接收到無線專網信號。如果將越秀區進行無線專網全覆蓋，形成區域效果，可以在配網自動化同步建設中彌補光纖建設周期長的短板。

“電網企業自建電力無線專網的優勢之一，就是自有物業多，比如越秀區建的4個基站，都建在供電局單位辦公樓、變電站等建筑上，避免了非自有物業建設可能產生的糾紛等問題。”孫穎說。高層行政樓和遍布全市的變電站，會使得無線專網基站的覆蓋面積更廣。

為了適應現階段需求和順應未來發展趨勢，廣州供電局的無線專網設計上，可以承載6個方面的業務內容：配網自動化、計量自動化（遠程抄表）、視頻傳輸（配電房監控）、移動辦公（作業表單）、門禁監控、電動汽車充電樁遠程操作。

現階段的許多遠程業務操作，如作業表單的遠程傳輸、遠程抄表等計量自動化操作等，都是通過公網進行的，就是用中國聯通等移動通信企業的GPRS網絡，如果不建無線專網，無線公網就是唯一的選擇。以廣州為例，僅計量自動化終端就擁有10萬張卡需要通信，業務量非常之大，而每年僅公網無線通信的流量費就多達數十萬元。

天地互備的“天羅地網”

既然好處如此之多，是不是無線專網就可以完全取代光纖，作為電力通信的首選了呢？答案是否定的。

因?yàn)楣饫w傳輸速度快、質量高，而無線專網在轉換速度上遠不及光纖。“無線專網始終都只是光纖專網的補充，所以我們提出的概念是‘天地互備’，光纖為主要通道，無線專網是補充或備用通道，這是對未來模式的設想。”廣州供電局通信中心主任王柏勇介紹說。無線專網只是在光纖無法或難以到達的地區，作為光纖的替代通道，而且無線專網的建設成本遠低于光纖。

今年7月開始興建的花都4G電力無線專網，采用的是目前國際上最先進的4GLTE移動通信技術，其高帶寬、低時延、安全性強、不受地面線路結構影響、易于部署的特點相比光纖、載波、無線公網等傳統配用電通信方式具有顯著的技術優勢。本次建設計劃是2014年內在花都區建設10個4G電力無線專網基站，接入3020臺計量自動化、配電自動化專用4G無線通信終端，對推動花都區智能配用電網的發展具有重要意義。

之所以在越秀和花都兩個區進行試點建設，是想測試在建筑和設備密集度較高的老城區（越秀）和密集度相對較低的郊區（花都），兩者的效果差異性。而且兩地建設無線專網的類型也不盡相同，以適用于地區實際情況。“建在越秀的無線專網，帶寬比較寬，適用于配網自動化操作等對帶寬要求較高的業務，而建在花都的無線專網，適用于計量自動化等對帶寬要求較低的業務，也是因地制宜地建設不同類型的無線專網。”孫穎介紹說。

除了越秀區和花都區的電力無線專網試點建設之外，下一步，廣州供電局還將計劃在越秀區建設5個基站，荔灣區建設8個基站，共300個配網自動化無線終端，覆蓋越秀區93.4％的面積，荔灣區73.87%的面積。目前，正對越秀、天河區域進行變電站的信號測試。

>>鏈接

我國電力無線專網建設

南方電網公司2008年起開展“寬帶無線專網技術研究”，先后在廣州、深圳開展1.8GHz頻段TD-LTE相關測試、網絡仿真等研究。廣州、海口、瓊海、遵義、深圳等供電局相繼開展無線專網的試點建設。

國家863、973等重大科技項目，也有意引導開展“寬帶無線技術”在電力行業中的應用研究。2010年能源領域的863重大項目，就是由國家電網信通公司承擔開展的“230MHzTD-LTE在智能電網中的應用”，項目開發出TD-LTE230系統，率先在浙江海鹽開展試點。

南方電網公司于2010年底啟動開展“智能電網電力通信綜合解決方案”重大科技項目研究，其中“電力無線寬帶專網”在智能配電網的應用是該項目研究的重點，并在珠海開展“基于TD-LTE的電力無線寬帶專網”試點工程。

工業和信息化部已經批復國家電網公司使用電力負荷監控系統頻率。經廣東省無線電管理委員會決策，此頻率也可以由南方電網公司使用。
