背靠背直流輸電系統

背靠背直流輸電系統是輸電線路長度為零的直流輸電系統，主要用于兩個非同步運行的交流電力系統之間的聯網或送電。背靠背直流工程可實現主網異步聯網，有效化解交直流功率轉移引起的電網安全穩定問題、簡化復雜故障下電網安全穩定控制策略、避免大面積停電風險，大幅提高主網架的安全供電可靠性。柔性直流是新一代直流輸電技術，較常規直流控制更靈活，電能質量更高，可有效避免常規直流由于交流側電壓不穩而引起的換相失敗問題。與電壓等級和輸電容量一樣的常規直流相比，柔性直流換流站占地面積可節省三分之一的用地。

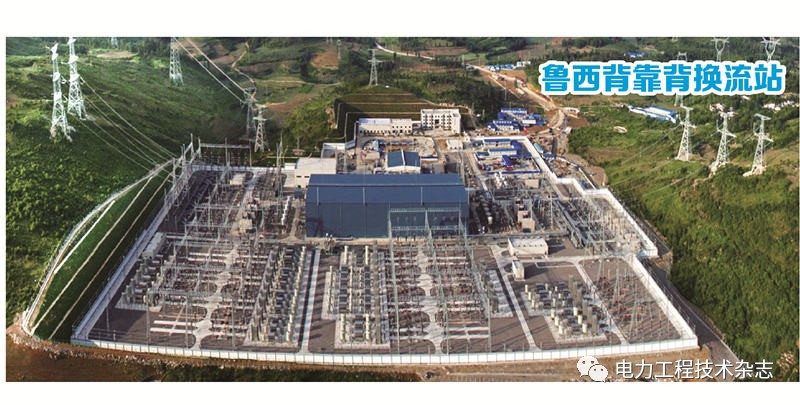

魯西背靠背直流異步聯網工程，是目前世界上首次采用大容量柔性直流與常規直流組合模式的背靠背直流工程。該工程于2017年6月26日全部建成投運，實現了云南電網與南網主網的異步運行，送電規模達到300萬千瓦，為西電東送大通道裝上“安全閥”，大幅提升了交直流混合運行的南方電網主網架安全穩定運行能力，不僅有效促進云南清潔水電消納，而且減少了廣東省、特別是珠江三角洲的污染物排放。該工程在已建成的柔直項目中擁有多個世界領先技術：柔性直流電壓等級最高（±350 kV）、柔性直流容量最大（1000 MW ±300 MVar）、第一次將柔性直流輸電技術應用到骨干網架、第一個柔性直流單元和常規直流電源協調運行的換流站。該工程的建成標志著我國柔性直流輸電技術及其裝備制造業和工程應用進入國際領先行列。

廣西側 柔性直流單元閥廳

云南側 柔性直流單元閥廳
