what？輸電鐵塔可以共享了？

2018-05-14 14:50:07 電氣圈　點擊量：評論 (0)

近日，南方電網云南公司與中國鐵塔云南分公司簽署共享鐵塔合作協議，在國內率先實現了省級電網企業和省級鐵塔公司關于“共享鐵塔”的戰略合作模式，標志著“共享鐵塔”從試點運行邁入全面推廣新階段

有人說，現在是共享經濟新時代！

你一定聽說過共享單車，

共享充電寶，

共享雨傘……

沒想到，現在居然還有……

共！享！鐵！塔！

從國內首座試點到全面推廣

What's“共享電力鐵塔”

其實就是在電力桿塔上加裝通訊基礎尤其是高電壓等級輸電塔上安裝通訊基站。電力和通信共用一塔，既能解決電的問題，還能解決信號覆蓋問題。

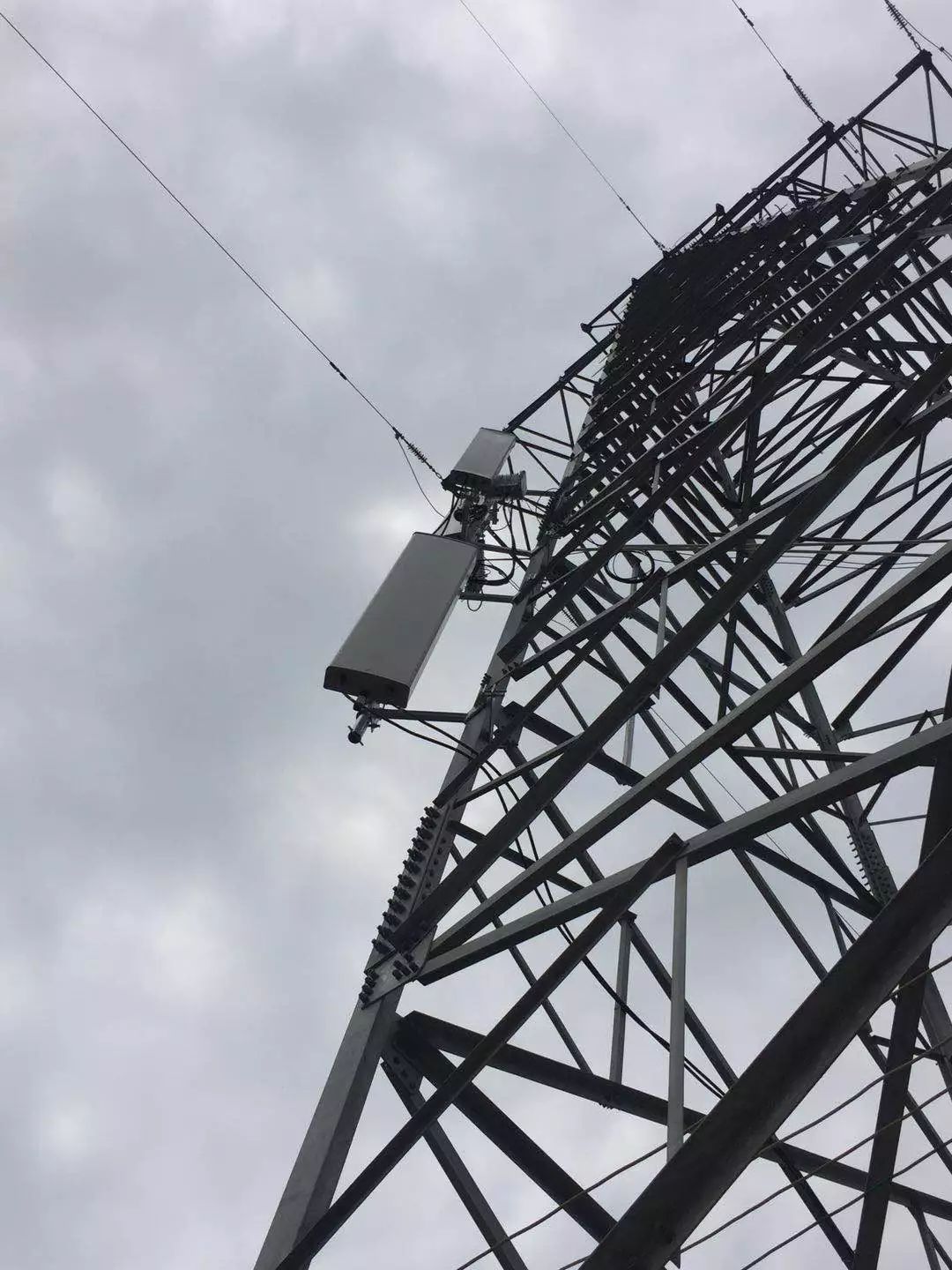

▲2017年6月30日，國內首座高壓電力鐵塔加掛通信基站且配備通信機房的試點項目，在云南昆明220千伏東郭二回線6號塔順利投運，標志著國內電力和通信領域歷史性實現了跨行業的“電力鐵塔共享”。該試點自投運以來，運行良好。

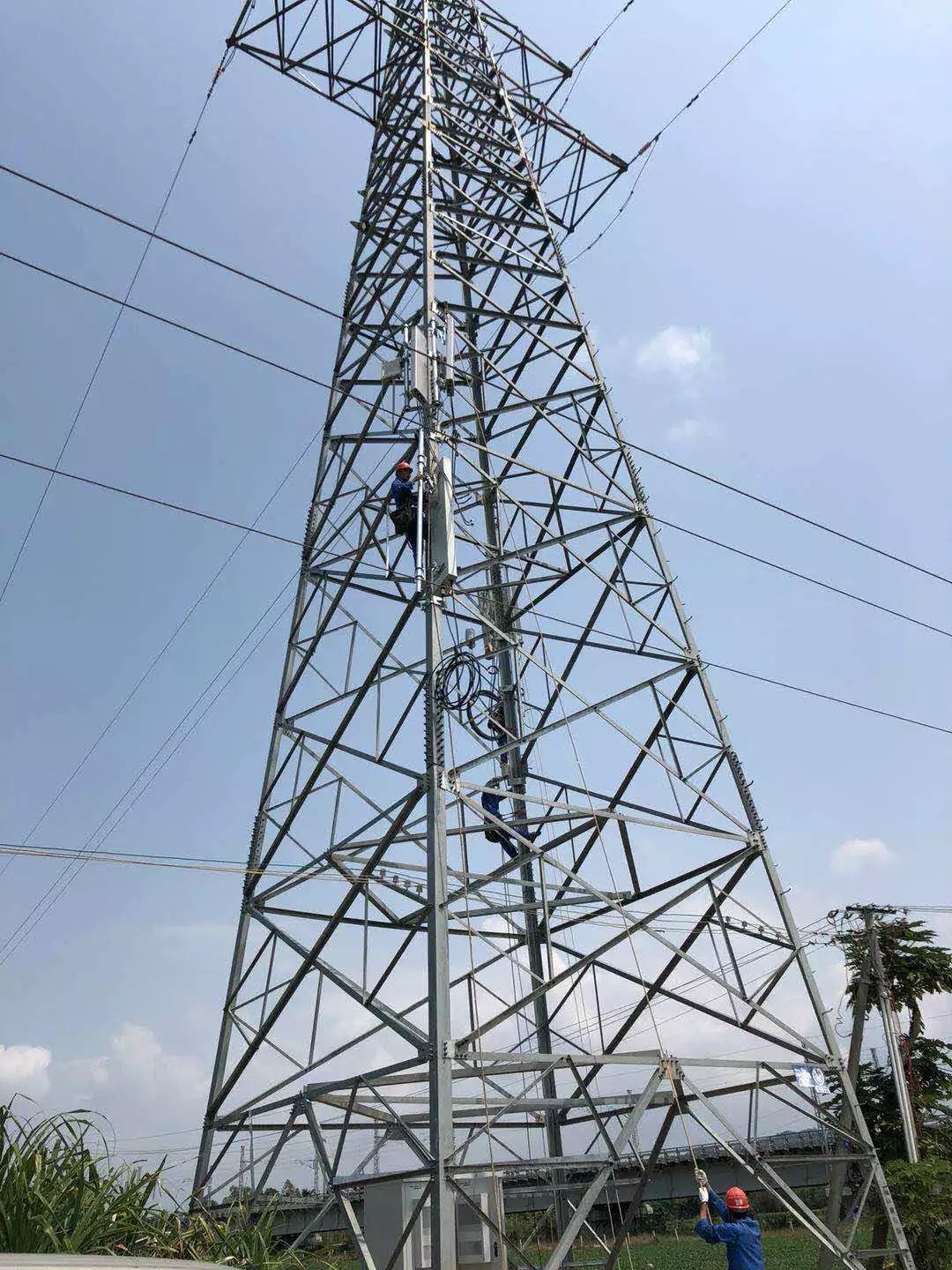

▲2018年3月20日，南方電網云南公司與中國鐵塔合作，在云南楚雄市東瓜鎮220千伏鹿紫二回線N38號鐵塔，成功安裝通訊基站及天線，象征著“共享鐵塔”項目開始進入全面推廣階段。

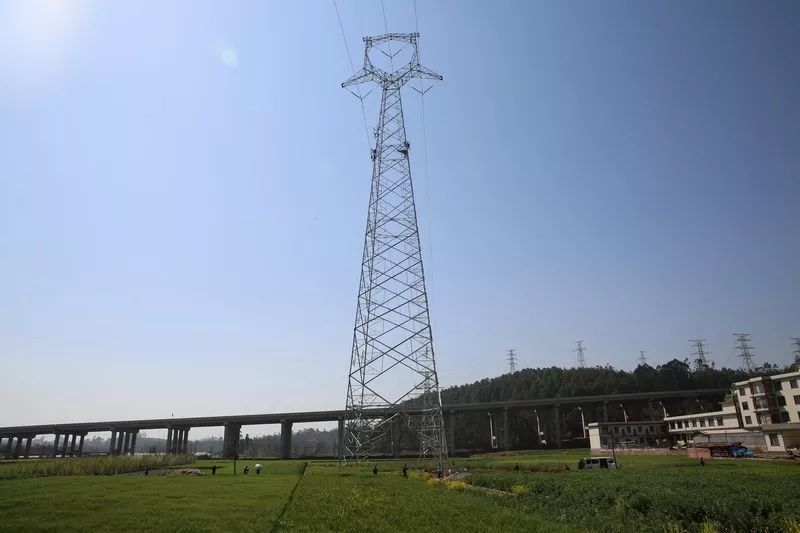

▲2018年3月22日，海南首座“共享電力鐵塔”——樂東35千伏佛尖孔線T7號塔試點項目落地，完成了西環高鐵樂東282.8公里處4G信號盲點全覆蓋。這一試點項目由南方電網海南公司聯合中國鐵塔公司海南分公司共同開展。

據了解，南方電網云南公司研制的基站天線支架已獲國家兩項專利授權，經過半年多的實踐和不同電壓等級設計校核成果顯示，輸電鐵塔與基站兼容性良好，高壓電力線路運行正常，基站天線信號發射正常。

2018年，南方電網云南公司可匹配共享1624座鐵塔、桿塔資源用于加建通信基站；2018年，云南鐵塔計劃在全省新建基站3000多座，未來5G更會有大量的市內燈桿基站需求。

對于新生事物，相信大家都充滿了好奇~ 腦海里有無數個問號在閃爍~

那么我們現在開始敲黑板劃重點！

關于“共享電力鐵塔”的Q&A

你想知道的或許都在這里了！

Q：會不會有強磁場干擾？電流和通信信號會不會互相干擾？

A：沒有干擾。科學證明，電網運行的頻率為低頻波段，通信基站發射屬于高頻波段，二者就像永不相交的平行線，不會對彼此造成任何影響。鐵塔公司和電網公司工作人員已經通過對不同電壓等級線路的電場、磁場理論計算分析，從技術理論和通信設備參數方面來看，電力線路電磁場不會對通信設備造成影響。

Q：施工安全么？

A：施工人員會在保障安全的前提下進行施工。

通信設備在塔上安裝的高度，既要滿足信號覆蓋的需要，還要符合各電壓等級線路帶電作業的安全距離，便于今后設備檢修運維。

同時，安裝在電力鐵塔上的通信設備天線使用－48V電源，超過安全電壓，要對這些塔上安裝的電源線進行絕緣套管處理，避免與鐵塔發生直接接觸。

Q：抗風能力如何？

A：根據電力桿塔的地理位置，對電力桿塔載荷、應力、風壓等進行檢測，根據檢測結果才能確定塔上安裝通信設備的數量及重量。在此次項目中，除了按海南地區基本風壓0.7驗算外，還進行了強臺風特殊氣候的風壓驗算。

Q：引雷問題如何解決呢？

A：電力鐵塔的防雷措施也能滿足通信天線相關的防雷要求。

為有效防范雷擊影響，實現雙方設備獨立，確保電力與通信安全，通信設備根據防雷規范要求，自建地網引雷入地，防止電力桿塔遭受雷擊后對移動一體化機柜造成反擊。

Q：到底由誰來維護？

A：雙方對運維責任劃分，電網公司和通信運營商各自負責資產所屬設備、設施的運行維護及檢修工作，并且各自承擔相關責任及造成的第三方損失。

一塔多用，省時省地又省錢

“共享鐵塔”，既可以減少鐵塔公司土地、人力、設備材料消耗和成本支出，又可以促進電網企業活用閑置資源和提高經濟效益，同時有利于國有資產“優勢互補、合作共贏、和諧發展”，可謂一舉多得。

算筆賬！

2018年，云南電網可匹配共享1624座鐵塔、桿塔資源用于加建通信基站

累計節約土地資源近2萬平方米

少消耗塔材2萬余噸

縮短建設周期3萬多天

減少重復建設成本上億元

2018-2020年3年間，鐵塔云南分公司需共享鐵塔的宏基站1304個、微基站3984個，僅此一項，若自建的話，需費用31858.4萬元，得占地55721平米。共享鐵塔不僅為通訊企業節省了建塔的費用，還減少了占地。

共享鐵塔還為通訊企業快速建站布網節省了大量時間。以宏基站建設為例，目前一座20米高的宏基站總建設周期為50天。如采用共享鐵塔模式，鐵塔公司不僅可節省新建鐵塔費用，而且不需要新征地，可節約建設周期約30天。

這還僅僅是云南一省的經濟賬

倘若將這個賬本推向全國呢？

近年來，從三大運營商各自為戰、重復建設到鐵塔公司統一建設基站，再到電網企業和鐵塔公司深度合作，每一次蛻變，無不是在踐行“綠水青山就是金山銀山”的理念，無不是在貫徹落實“創新、協調、綠色、開放、共享”新發展理念。

“共享鐵塔可以避免電力企業資源的浪費，提高資源的利用率。對社會公共資源而言，‘一塔（桿）多用’能夠極大節約土地資源，避免重復建設、重復投資。此次合作內容豐富、意義重大，標志著雙方的合作將進入一個嶄新的歷史階段。

南方電網云南公司將積極推動“共享鐵塔”合作朝更廣共享領域發展，助推電力鐵塔共享業務的持續、健康、穩定、協調發展，共同推動社會信息化產業發展。雙方的合作還有利于將電力桿塔加掛通信基站天線技術推廣應用到海外項目中，謀求與大湄公河次區域國家相關企業合作，帶動國內科技、裝備等“走出去”。

據悉，南方電網海南公司已經于2018年3月22日建成了海南首座“共享鐵塔”；南方電網廣東公司在東莞、中山和云浮地區開展的電力鐵塔掛設天線試點工作也初見成效，接下來將制定頒布相關技術規范和標準，從而進入全省推廣階段；廣州供電局也已經與中國鐵塔廣州鐵塔公司簽訂了戰略合作協議，在基礎設施建設、用電服務合作、應急通信保障等方面建立合作；南方電網廣西公司、貴州公司、深圳供電局等也紛紛邁出了探索的第一步……隨著《協議》的進一步落實落地和更多“共享鐵塔”的投入使用，相信不僅是在云南，一座座“共享鐵塔”還將進一步輻射到南方五省區。（來自《南方電網報》）
