首先要確定每個攝像頭的視頻輸出所需要的帶寬。攝像頭參數介紹里一般叫“壓縮輸出碼率”。

幾乎所有的攝像頭，這個參數是可以手動調整的，一般可調范圍在幾百K到8M或16M。不同廠家不同型號的可調整范圍不同。

這需要根據你對圖像清晰度要求自行決定。

例如，這里假定每個攝像頭的壓縮輸出碼率為4兆。100個攝像頭則為400兆。

一般是幾個攝像頭共用一個交換機。與攝像頭直接相連的交換機可以使用百兆交換機。根據攝像頭地理分布決定幾個攝像頭連在一個交換機上。

這類交換機可以選擇5口、8口、12口的百兆交換機。它們分別對多可以連4個、7個和11個攝像頭。

為了方便區別這里可以把上面這種與攝像頭直接相連的交換機稱為“接入層交換機”。

當然，如果部分?jǐn)z像頭比較集中，12口或24口交換機即可連接11個或23個攝像頭，并且攝像頭輸出碼率比較大，總輸出碼率超過100兆，那這臺交換機必須是千兆交換機，可以是22口百兆+2口千兆的交換機。

多個接入層交換機在與專門的交換機相連，這里稱為“核心層交換機”。這里需要確定匯聚層交換機使用百兆還是千兆交換機，以及使用幾個接口。

假如接入層交換機為8口的，每個都連7個攝像頭。那么100路攝像頭需要15個接入層交換機即。那么核心層交換機選擇24口交換機即可，是那種有20或22個百兆接口，4個或2個千兆接口的。

但是，接入層交換機有千兆交換機，那么核心層交換機必須所有口都是千兆。

一種特殊情況，100個攝像頭分布區域很大。連個設備之間網線長度不能超過100米。

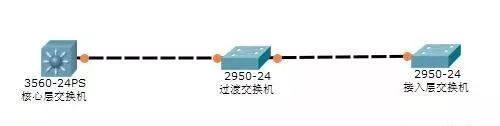

如果有部分接入層交換機與核心交換機之間的距離較遠，可以在接入層交換機與核心層交換機之間再加一個過渡的交換機做接力。

這樣就可以延長距離了。

如何距離在遠一些，例如七、八百米，甚至更遠，那就不使用交換機做接力。使用一對光纖收發器，一個在核心層交換機旁用網線相連，另一個在接入層交換機旁與網線相兩。兩個光纖收發器之間用光纖相連。

不過需要注意，單模光纖和多模光纖問題。如果是單模光纖，收發器也必須是單模的，只需要用一根光纖，距離幾公里范圍內完全不用考慮長短問題，因為技術標準很多所以距離有很多個。如果是多模光纖，收發器必須是多模光纖，一對光纖，距離少的五、六百米，多的2公里。

總之不管你如何設計，每條線路上實際流過的數據量不能超過這條線路理論最大量。

二、計算需要的硬盤存儲量

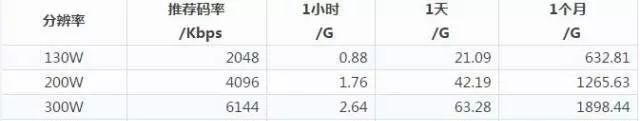

經過計算，假如攝像頭壓縮輸出碼率為1M（注意它的單位為b/s或bps，小寫b為位），1天1個攝像頭將產生10GB（注意大寫為字節）數據量。

100個攝像頭30天，就30000GB數據量。（注意壓縮輸出碼率為1M）。

如果為2M，則60000GB數據量。

如果為4M，則120000GB數據量。

以市場上4T硬盤計算，它在電腦上顯示約3700GB。在考慮硬盤中文件系統本身維護數據也要花費一定比例空間，估計真正能夠使用約3500GB。

100個攝像頭存儲一個月硬盤計算

1M碼率，30000GB，需要9塊硬盤。

2M碼率，60000GB，需要18塊硬盤。

4M碼率，120000GB，需要35塊硬盤。

8M碼率，240000GB，需要69塊硬盤。

硬盤錄像機一般只能放一個或兩個硬盤，也有部分是8個硬盤或12個硬盤的硬盤錄像機。但是價格也不便宜。

也可以使用存儲服務器。2M碼率和4M碼率等需要兩臺服務器。8M碼率，可以一個48盤位服務器，一個24盤位服務器。

或采用存儲服務器+硬盤柜方案。

這些方案可以自己計算價格權衡考慮。

以4個32路錄像機，每個連接25個攝像頭為例，計算一個25個攝像頭需要多少存儲空間。幾塊硬盤足夠?

如果1塊足夠，那沒有任何問題，選擇面非常廣；

如果需要兩塊硬盤，那錄像機則必須支持雙硬盤（還要注意最大支持多大容量的硬盤）；

如果需要4塊硬盤，那錄像機則要支持4塊硬盤；

如果需要8塊硬盤，那錄像機則要支持8塊硬盤；（支持8塊硬盤的機器能找的就幾款）

還有一種特殊情況，如果你的存儲量很大，8塊硬盤也不夠的話，那只能降低每個錄像機接入攝像頭的數量了。

例如5個錄像機，每個接20個攝像頭。計算方法同上。

或者6個錄像機，每個接16或17個攝像頭等等。

多個錄像機可以分別接小尺寸的顯示器，或者共同一個顯示器，用VGA切換器做切換，主要為了方便回放或提取視頻。或者不接顯示器。

三、拼接屏

那你要確定拼接4個屏幕（2×2）還是9個拼接（2×2）或者其他。

自然需要幾塊拼接用的液晶顯示器了。

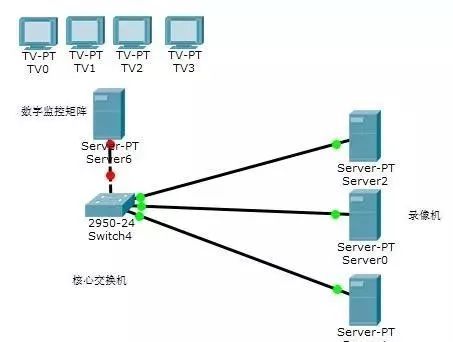

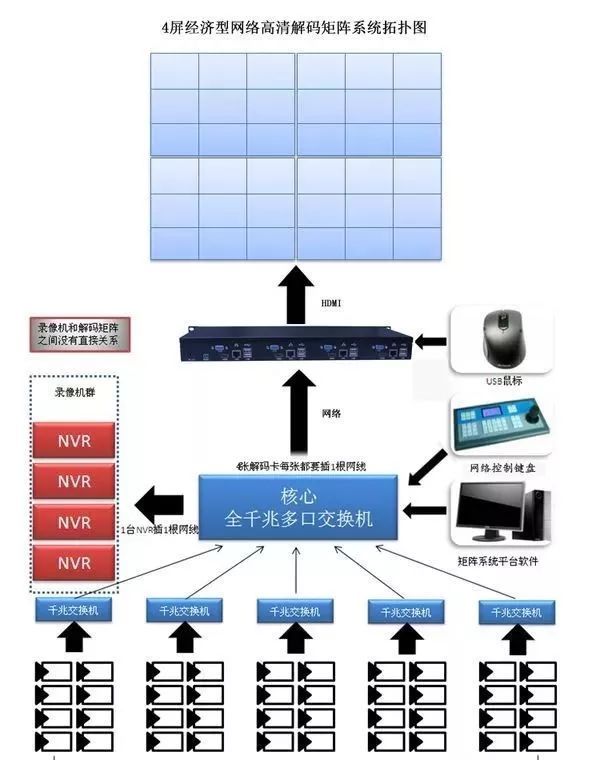

數字監控矩陣會有多路視頻輸出信號，分別用線VGA或HDMI連到液晶顯示器。

而數字監控矩陣是通過網線，連接到核心交換機上。

這個核心交換機也是連接網絡硬盤錄像機的。

在邏輯上你可以把數字監控矩陣想象成錄像機，只不過它只顯示視頻，不保存視頻而已。

至于數量呢。一般數字監控矩陣就一個；拼接屏就4臺、9臺等，根據你需要多少屏幕做拼接。

當然選擇數字監控矩陣需要它支持幾個屏幕，以及具體功能。

例如，多個屏幕是否能單獨顯示，多個屏幕是否能作為一個整體顯示一個畫面等等。

不過別忘記電視墻的安裝支架。否則4塊、9塊或16塊顯示器如何固定呢？

注意有些廠家的數字監控矩陣，可以在電腦上安裝相應的數字監控矩陣管理軟件，也就是你可以在電腦修改數字監控矩陣需要顯示哪些畫面。

四

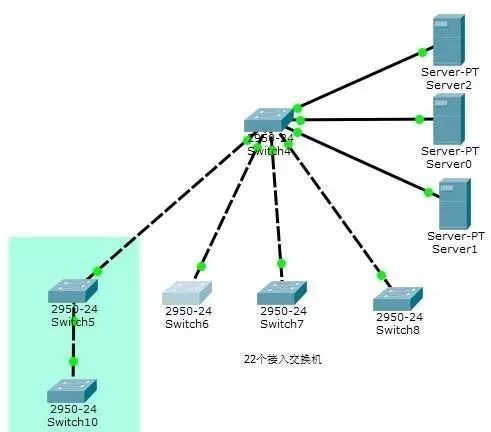

確實如你所說，22個接入交換機借助光纖收發器進入機房，連核心交換機。

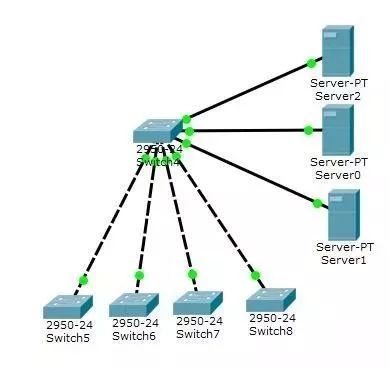

核心交換機在連NVR。但是你如果選擇24口交換機的話，那只剩下2個口可以連NVR了。

也就是說只能連2臺NVR。

除非你選擇36口交換機，但是36口千兆交換機價格便宜的也要七、八千。

隨意可以采用一些變通的方法

變通方法一

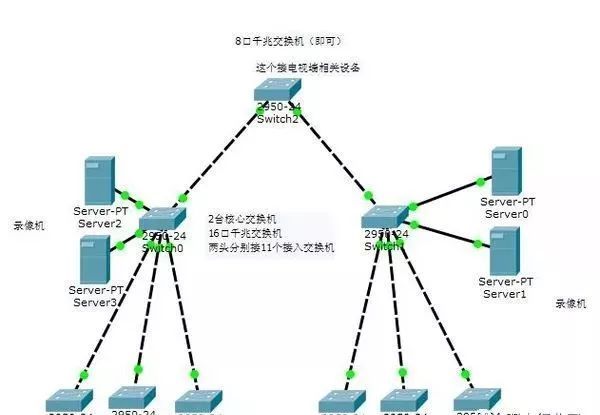

將整個監控網絡拆成兩個部分，用兩臺16口千兆交換機，分別接11臺接入交換機。

這樣剩余5口，1個口連頂段的交換機，剩余4口可以用于連NVR，最多可以連4個。

這里假定你的網絡要用4臺NVR。那1個核心交換機只要連2個。

另一側的核心交換機同理。

16口千兆交換機就比較便宜了。

兩臺16口千兆交換機用另一臺8口、12口或16口千兆交換機相連。具體使用幾口這要看電視墻設備（數字監控矩陣）它需要幾個口了。

變通方法二

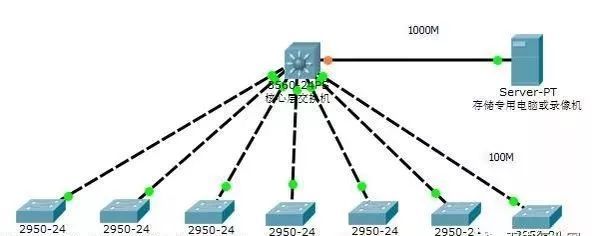

核心交換機旁邊單獨連1個千兆交換機，它專門連多臺NVR。

這樣只用到22+1個口，還剩下1個口。

同樣的道理，如果要用電視墻等設備，核心交換機的旁在連1個千兆交換機，剛好把核心交換機的網口全部用完。

數字監控矩陣在連這臺專門的千兆交換機。

變通方法三

在實際布線過程中，有些接入交換機（A）可以連接另一臺接入交換機（B）。接入交換機（A）不直接連接核心交換機，而接入交換機（B）連核心交換機，這樣接入交換機（A）通過接入交換機（B）間接的連接到核心交換機上。

這種方法可以根據你攝像頭實際的地理分布情況考慮連線方法。

只要保證接入交換機（B）與核心交換機之間的網線的實際需要帶寬小于百兆。

也就是說接入交換機（B）所連接的攝像頭數量應該包括接入交換機（A）下的所有攝像頭數量。

這種方法應用于兩臺接入交換機距離比較近的情況。這樣剛好可以用一根網線相連。

這樣還省了一根光纖和一對光纖收發器。

當然考慮到要有多臺NVR（假定用4臺），以及連數字監控矩陣（假定要連4根網線）。需要很多個網口。那一共要用8根，那么24口交換機，只有16口可以用于連接入交換機了。

而22個接入交換機，只能有其中16臺直接連到核心交換機上，而剩余6臺接入交換機是連到另一臺接入交換機上。

當然這三種方法可以結合使用。

不過需要注意，不管網絡如何連，最終要保證每條網線上實際傳輸數據的最大帶寬不能超過這條網線的本身的最大值（建議把理論最大值打9折，100兆按90兆算，1000兆按900兆算，保險起見）

數字監控矩陣的連法也可以：

單臺數字監控矩陣上會有很多網口，只要將這些網口全部連到核心交換機上。

而數字監控矩陣上同樣會有多個VGA或HMDI接口，用VGA或HMDI分別連到多臺液晶顯示器即可。
