引言

Introduction

融合，需要實現網絡融合、終端融合和業務融合。

網絡融合需要以網絡建設為基礎，目前主要是運營商和行業自建

終端融合，融洽融合通已經推出了公專雙模寬帶智能集群對講機RP7608，可支持基于公網4G的豐富寬帶多媒體業務功能，有具備數字/模擬對講等專網集群業務，同時達到IP67防水防塵標準，滿足專業集群對講用戶的深度融合需求

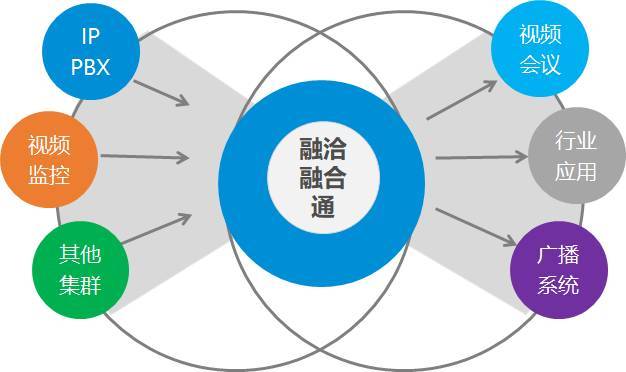

業務融合，通過不同功能的網關，可以與行業中常用的業務系統對接，如與PDT/DMR/LTE專網系統、監控系統、電話系統、廣播系統，將不同系統納入統一平臺，實現公網專網統一調度、相互備份、高效可靠，成為專網的有力支撐和補充

可以說，實現融合，離不開各種功能的網關和輔助服務系統的支持，接下來小編將簡單介紹業務融合過程中用到的主要網關和輔助性系統以及其主要的功能特性，如需要詳細了解，請聯系我司索取資料

1

綜合接入設備

模擬語音網關

數字中繼網關

無線語音網關

集群網關

視頻接入網關

廣播網關

模擬語音網關（電話網關）

FXS/FXO模擬語音網關設備，是基于IP的語音/傳真（VoIP/FoIP）接入網關，一般用來將傳統的模擬電話接入到指揮調度系統中，系統內實現互聯互通，也實現與外線電話的互聯互通。采用標準的SIP協議，能夠與其他SIP設備或平臺廠商兼容。模擬語音網關，根據FXS、FXO不同的數量區分為不同的型號。一般有16FXS口、16FXO口 和 32FXS口、32FXO口兩種。也有單獨的純FXS口網關。

FXS：支持內線電話

FXO：支持外線電話

功能特性

• 撥打內線電話

• 撥打外線電話

數字中繼網關

數字中繼網關，使用E1接入，該網關一般位于公共電話交換網（PSTN）與IP網接口處，完成公共電話與多媒體調度系統的互通，最主要的作用是將PSTN和調度系統對接起來，可以在調度系統里撥打外線電話。相比較于模擬語音網關（電話網關），數字中繼網關在接續速度更快，而且更加穩定

1個E1：可打30路外線

功能特性

• 基本電話業務

• 補充電話業務

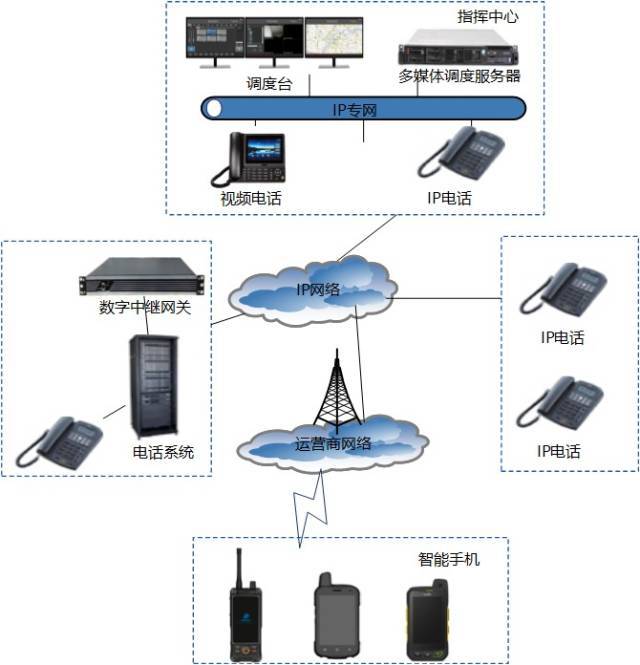

拓?fù)鋱D

無線語音網關

GSM/CDMA 無線語音網關是一款多功能產品，用來連接PLMN(GSM)網絡和VoIP網絡。具有SIM卡卡槽和內置的四合一天線合路器，可以實現撥打外線運營商手機

功能特性

• 撥打外部手機號

集群網關

集群網關是一款連接集群系統與多媒體調度系統的語音網關。現存集群對講系統制式很多，包括模擬集群、TETRA數字集群、GOTA數字集群等，不同制式集群之間形成信息孤島，無法實現互聯互通，各種集群與PSTN、IP電話、GSM/CDMA等常用通信網絡也無法實現互聯互通，在應急調度等應用領域，信息孤島是工作成效的最大障礙。集群網關正是為滿足這一需求的無線集群接入網關設備，實現不同無線設備、有線設備之間的互聯互通。

功能特性

• 支持POC模式，可以與模擬、DMR、PDT等多種對講機雙向互通

• 支持 SIP模式，可以實現sip服務器對對講機的監聽，管理，喊話

• 支持點對點模式、不需要 SIP 服務器支持

• 通過其他轉換網關，無線集群可與GSM/CDMA等移動網絡互通

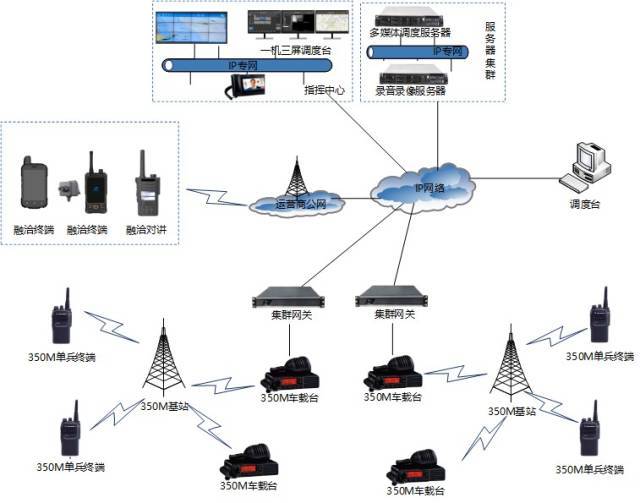

拓?fù)鋱D

視頻接入網關

視頻接入網關是連接不同視頻源使其與多媒體調度系統對接的網關。

各個行業現存視頻監控系統的視頻源信號制式很多，包括模擬信號、IP數字信號、其他非標信號等，難于實現集中管理，無法實現通信融合。視頻網關可以將各種視頻信號接入到多媒體調度系統當中，將封閉的視頻監控網絡擴展成為指揮調度系統的子系統，將原有以監控為主的工作方式轉變?yōu)橐哉{(diào)度業務為主體的工作機制，為實現行業視頻融合通信提供了技術手段。視頻網關使原有視頻監控的應用得到了極大提升和擴展。目前，網關支持28181,ONVIF轉SIP，可接入視頻監控平臺（海康、大華、中星微等），可做上聯和下聯

功能特性

• 使原有視頻監控系統擴展出分級調度、視頻會議、視頻轉分發等多媒體調度系統具有的豐富調度功能；

• 經過網關，視頻終端可被多媒體調度系統統一調度和管理；

• 支持多種制式的視頻源的接入；

• 可以借助多媒體調度系統的分布式組網特點，在更廣范圍內實現跨地域的聯合組網，將多個視頻監控網絡互連到一起，成為統一的視頻通信網絡，對分布于異地的監控系統進行統一調度管理；

• 支持上萬攝像頭向服務器的自動注冊，支持連接攝像頭輔流

• 可以同時代理多個視頻采集終端向SIP Server發起注冊；

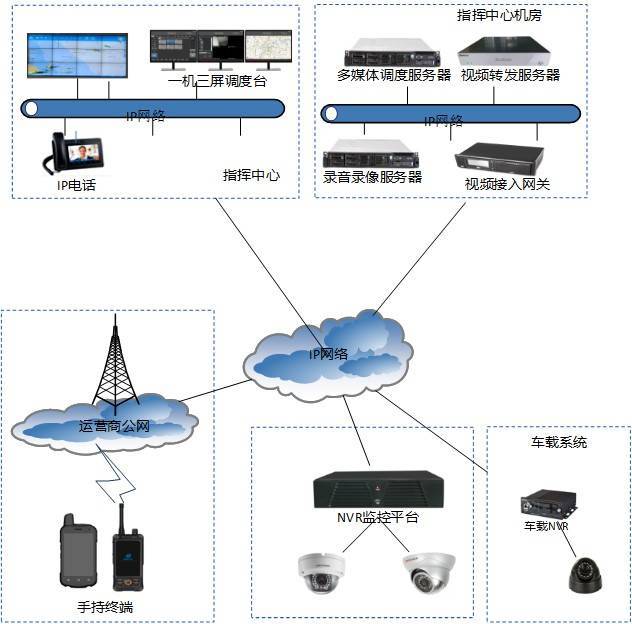

拓?fù)鋱D

廣播網關

廣播網關連接音頻輸入設備（例如：拾音器、麥克風、調音臺輸出接口）和音頻輸出設備（例如：調音臺輸入接口、功放器、音箱）并實現與多媒體調度系統進行語音轉換對接的通信設備。其具備目前流行的各種音頻輸入、輸出接口，可以將各種接口制式的音頻矩陣系統接入到多媒體集群調度系統網絡當中。

功能特性

• 調度型SIP音頻廣播網關，支持SIP信號向普通音頻型號轉換，可外接普通功放機配合使用；

• 可以連接音頻輸入設備：拾音器、麥克風、調音臺輸出接口；

• 可以連接音頻輸出設備：調音臺輸入接口、功放、音箱；

• 可以實現廣播選區功能；

• 可以實現遠程的音頻采集和回傳功能；

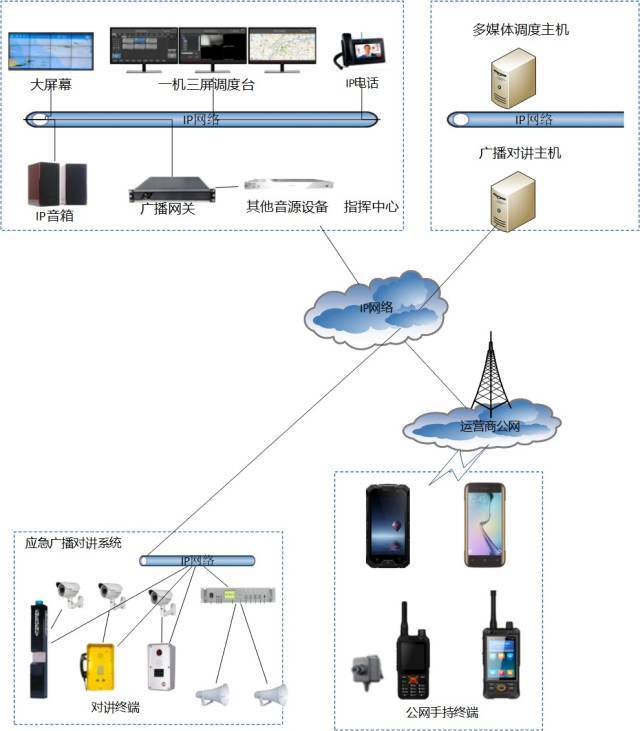

拓?fù)鋱D

綜合接入網關

綜合接入網關是一款采用模塊化插板式設計的嵌入式網關，性能卓越。能夠根據需求靈活平滑擴容升級，可廣泛應用于VoIP、PSTN的模塊化網關，實現不同類型的網絡傳輸，完成多種網絡間的呼叫協議轉換具有多個擴展模塊插槽，每個插槽均可使用FXO、FXS、PTT、E&M、GSM、CDMA、WCDMA接口卡的任意組合，最大可支持4E1、192路FXO/FXS、64路GSM/CDMA/WCDMA、96路E&M、48路PTT、1024IP分機。

2

各類輔助性服務器

視頻轉發服務器

錄音錄像服務器

視頻會議服務器

視頻轉發服務器

視頻轉發服務器是一款處理視頻信號的引擎服務器，是多媒體調度交換系統的核心組件，對多媒體調度業務中的視頻數據進行轉發、轉碼等交換處理，滿足多媒體調度系統大量視頻數據集中管理和不同種類視頻終端融合通信的需要。

支持4路1080P高清視頻混合接入，支持9路720P高清視頻混合接入，支持最大16方視頻混合接入，支持同時向多路終端進行視頻轉發，同時可以調整轉發的分辨率，支持安卓智能終端，支持H.264視頻編碼，支持G.711、G.723語音編碼。

功能特性

• 可同時對多路不同編碼類型的視頻數據進行編碼轉換；

• 支持同時多路、多終端視頻轉發；

• 支持多路視頻混碼轉發，即可將多路不同格式的視頻混合成一路轉發給目的終端；

• 支持不同尺寸、不同速率的視頻轉換。

• 支持4路1080P高清視頻混合接入，支持9路720P高清視頻混合接入，支持最大16方視頻混合接入

• 支持安卓智能終端

• 支持H.264視頻編碼，支持G.711、G.723語音編碼。

錄音錄像服務器

錄音錄像服務器，是為滿足行業用戶對多媒體通信的錄音錄像需求、以及對錄音錄像文件進行日常維護管理的產品。

可對融洽多媒體調度過程所有的音頻、視頻通信進行錄音錄像，并提供由調度軟件直接調閱或通過WEB界面進入調閱的服務，支持根據通話時間，時長，主被叫號碼等信息進行檢索，并可根據接入終端數量、需要存儲的時長等要求靈活配置硬盤大小

功能特性

• VoIP音視頻通話錄制：軟件可同時實現錄音、錄像業務；

• 錄音錄像文件存儲

• 錄音錄像文件管理：點擊即可播放、刪除選定錄音錄像文件、下載轉存到其他存儲位置、支持多種文件檢索策略

傳真服務器

支持多路并發傳真發送，支持傳真回復，接收，傳真頁面自動生成，支持不同word，excel，txt等格式轉化成傳真格式。

視頻會議服務器

視頻會議服務器，是為滿足使用多媒體調度系統的客戶對多方會商需求而設計開發的產品。可獨立于多媒體調度系統，實現視頻會議的功能，又可以融合在多媒體調度系統中，實現調度過程中的多方會商。

功能特性

• 最大支持16方；視頻格式：QCIF、4CIF、Half VGA、VGA、SD、HD（720P）；通信協議：SIP

• 支持會議室終端、PC、PAD、視頻話機、智能手機等多種終端同時與會；支持與多種通信系統系統無縫融合；多種入會模式快速入會；

• 自動適配傳真真、PC、手機、Pad、IP話機；Web 會議支持應用共享，屏幕共享，方便遠程協作；分布式架構支持多種級聯模式、支持超大規模并發。

• 可與融洽的IP PBX集成；支持防火墻穿越能力客戶網絡無需任何改造系統即可工作。呼叫控制：支持呼叫覆蓋、呼叫轉移、呼叫等待、保持、會議、駐留、代接、保密通話、請勿打擾、自動回復、立刻轉移到語音郵箱和群呼等。

• 支持H.263和H.264下的多分屏模式。支持臨時會議和預約會議兩種定義模式；提供會議模板，可以通過會議模板直接預約會議。

• 會議控制功能：支持召開混協議、混分辨率和混速會議；支
