干貨 | 監控傳輸系統同軸電纜、雙絞線、光纖的使用方法和區別

2018-03-21 15:04:36 第一監控  點擊量: 評論 (0)
一文讀懂監控傳輸系統同軸電纜、雙絞線、光纖的使用方法和區別 1同軸電纜同軸電纜也是局域網中最常見的傳輸介質之一。它的特點是抗干

一文讀懂監控傳輸系統同軸電纜、雙絞線、光纖的使用方法和區別......

1

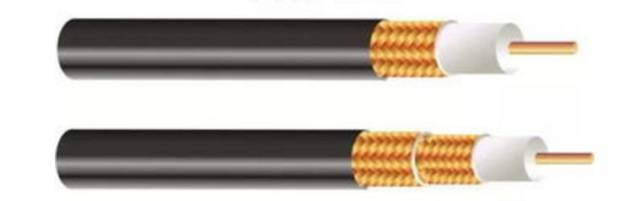

同軸電纜

同軸電纜也是局域網中最常見的傳輸介質之一。它的特點是抗干擾能力好,傳輸數據穩定,價格也便宜,所以被廣泛使用。

但是,根據對同軸電纜自身特性的分析,當信號在同軸電纜內傳輸時信號頻率越高,衰減越大。同軸電纜只適合于近距離傳輸圖象信號,當傳輸距離達到200米左右時,圖象質量將會明顯下降,特別是色彩變得暗淡,有失真感。

在實際監控工程中,為了延長傳輸距離,要使用同軸放大器。同軸放大器對視頻信號具有一定的放大,使接收端輸出的視頻信號失真盡量小。但是,同軸放大器并不能無限制級聯,一般在一個點到點系統中同軸放大器最多只能級聯2到3個,否則無法保證視頻傳輸質量,并且調整起來也很困難。因此,在監控系統中使用同軸電纜時,為了保證有較好的圖象質量,一般將傳輸距離范圍限制在400-500米左右。此外,同軸電纜在監控系統中傳輸圖象信號還存在著一些缺點。

2

雙絞線

雙絞線是綜合布線工程中最常用的一種傳輸介質。雙絞線采用了一對互相絕緣的金屬導線互相絞合的方式來抵御一部分外界電磁波干擾。

在監控工程中的雙絞線,通常是超五類線,對于視頻信號而言,如果直接在雙絞線內傳輸,也會衰減很大,所以視頻信號在雙絞線上要實現遠距離傳輸,必須進行放大和補償。

加上一對雙絞線信號放大設備后,可以將圖象傳輸到1至2km。雙絞線和雙絞線放大設備價格都很便宜,不但沒有增加系統造價,反而在距離增加時其造價與同軸電纜相比下降了許多。所以,之前的很多模擬監控系統中用雙絞線進行傳輸具有明顯的優勢。

3

光纖

光纖,是光導纖維的簡寫,是一種利用光在玻璃或塑料制成的纖維中的全反射原理而達成的光傳導工具。

在日常生活中,由于光在光導纖維的傳導損耗比電在電線傳導的損耗低得多,光纖被用作長距離的信息傳遞。

根據光信號發生方式的不同,光纖可分為單模光纖和多模光纖。多模光纖一般被用于同一辦公樓或距離相對較近的區域內的網絡連接。而單模光纖傳遞數據的質量更高,傳輸距離更長,通常被用來連接辦公樓之間或地理分散更廣的網絡。

如果采用光纖做監控系統,傳輸系統中要增加光端機來傳輸。可以解決視頻、音頻、開關、對講、數據。主要是通過視像機把視頻信號通過視頻線接到遠端光端機上,在通過光纖接到控制中心光端機。通常連接方式:網絡監控攝像機-接入交換機-光纖收發器-光纖介質-光纖收發器-核心交換機-機房NVR錄像機。
