0 引言

據近年來國家電網公司統計分析數據,由于220 kV變電站未進行OPGW光纜三點接地,多地發生多次發生因靜電電弧放電導致的光纜中斷事故。國網遼寧省電力有限公司非常重視220 kV變電站OPGW光纜引下三點接地改造工作,為消除全省38座220 kV變電站存在的同類事故隱患,全面開展了220 kV變電站OPGW光纜引下三點接地改造工作^[1-3]。

國網遼寧朝陽供電公司結合實際,創新地采用“三四五六”工作方案,協調輸、變、配電等多部門共同查勘現場,經反復論證,采取帶電作業方式,針對不同形式OPGW光纜引下三點接地方式,自行研制金具,防止強靜電場對變電站構架上OPGW光纜接地不良^[4-6]造成對OPGW光纜放電灼傷致光纜中斷,從而提高通信線路的可靠運行水平。

 1 變電站OPGW光纜引下三點接地改造工作總體方案

在220 kV變電站OPGW光纜引下三點接地改造工作過程中,國網遼寧朝陽供電公司采用“三四五六”工作方案,最終確保了220 kV變電站OPGW光纜引下三點接地改造項目順利完成,為電網堅強運行提供了有力支撐。OPGW光纜三點接地改造工作管理流程如圖1所示。

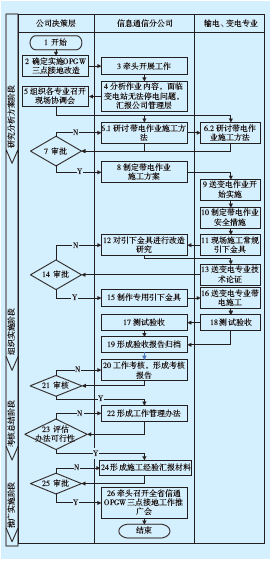

圖1 OPGW光纜三點接地改造工作管理流程Fig.1 The management flow chart of OPGW fiber optic cable three-point grounding transformation

1.1 變電站OPGW光纜引下三點接地改造工作的4個環節

1）研究分析方案階段。公司決策層是由公司主管副總經理任組長的領導小組,確定220 kV變電站OPGW光纜引下三點接地項目改造工程由信息通信分公司牽頭開展工作,分析作業內容,針對220 kV變電站OPGW光纜引下三點接地如何進行以及避免停電影響,由領導小組協調運維檢修部、變電運維室、變電檢修室和輸電運檢室等相關部門召開現場協調會,研討帶電作業施工方法,經過詳細的理論和施工論證^[7],制定具體帶電作業施工方案。

2）組織實施階段。由輸電、變電部門制定帶電作業安全措施,準備現場施工常規引下工具,由信息通信分公司對水泥桿、鋼管桿和鐵塔的引下金具分別進行改造研究,改造的金具由送變電專業部門進行科學性的適用論證,再通過領導小組的審批,由信息通信分公司協調有資質的專業廠家進行生產,金具到位后由送變電專業隊伍進行帶電施工作業,作業結束后由送變電專業部門、信息通信分公司分別進行測試驗收,形成驗收報告并歸檔備案。

3）考核總結階段。220 kV變電站OPGW光纜引下三點接地改造工作實施結束后,結合實施方案的責任劃分,針對各單位履職履責要求,由領導小組對工作全過程進行考核,形成考核報告,考核報告經過公司決策層集體討論審核通過后,由信息通信分公司形成工作管理辦法,上報公司決策層對其可行性進行評估審批。

4）推廣實施階段。220 kV變電站OPGW光纜引下三點接地改造工作管理辦法經過公司決策層審批通過后,由信息通信分公司形成施工經驗匯報材料,交由領導小組進行審核審批。遼寧省公司組織全省14個地市公司和省運檢公司的通信管理人員召開現場經驗交流推廣會,推廣改造經驗,分別對全省所有220 kV變電站進行OPGW光纜引下三點接地改造。

1.2 變電站OPGW光纜引下三點接地改造工作的5個步驟

1）協調多部門積極參與。依據遼電科信通〔2016〕224號《關于印發遼寧電網220 kV及以上變電站引入光纜雙路徑及OPGW光纜引下三點接地建設改造方案的通知》要求,公司決策層確定開展OPGW光纜三點接地改造,成立以公司主管副總經理為組長的領導小組,由信息通信分公司牽頭,成員包括運維檢修部、變電運維室、變電檢修室和輸電運檢室。領導小組的職責是對220 kV變電站OPGW光纜引下三點接地改造項目進行統籌協調^[8-10]。

2）現場查勘細實。針對每座220 kV變電站OPGW光纜引下三點接地,面臨變電站無法停電或停電可能會帶來重大影響等問題,只能利用每年綜合大檢修停電一個變電站進行改造,嚴重影響了OPGW光纜三點接地改造工作的進度。為此公司決策層組織召開了現場協調會議,各專業技術人員從本專業安全角度出發進行作業的勘查論證,由信息通信分公司、輸變電專業部門分別研討制定了帶電作業施工方法。

3）制定具體施工方案。經領導小組審批后,由信息通信分公司形成帶電作業施工方案,由送變電專業部門實施作業準備,制定帶電作業安全措施,準備現場施工的常規引下金具。

4）自行研制金具。經各專業技術人員現場勘查論證,針對水泥桿、鋼管桿和鐵塔的每處作業點涉及的具體金具,根據需要可由信息通信分公司具體設計,由送變電專業部門進行技術論證,通過公司決策層即領導小組審批后再由信息通信分公司協調有資質的制造單位生產。

5）帶電作業施工。由送變電專業技術人員進行帶電作業,在每處作業點施工結束后,由輸變電專業、信息通信分公司技術人員進行試驗測試,確保每處三點接地牢固可靠。所有220 kV變電站OPGW光纜引下三點接地項目改造施工結束后,由信息通信分公司技術人員召開總結會,總結經驗、成效,形成驗收報告并歸檔備案。

1.3 變電站OPGW光纜引下三點接地改造工作的6項管控

220 kV變電站OPGW光纜引下三點接地改造項目消缺工作由領導小組進行全面管控,形成管控體系,即實施多部門參與執行、施工方案具體、金具設計制造達標、安全文明施工、總結經驗到位和經驗推廣好評6項管控。

1）多部門參與執行。成立以公司主管副總經理為組長的領導小組,由信息通信分公司牽頭,成員包括運維檢修部、變電運維室、變電檢修室和輸電運檢室。對220 kV變電站OPGW光纜引下三點接地改造項目進行統籌協調,各專業部門相互配合。明確各部門職責,細化各部門考核細則,將履責情況納入公司績效考核之中。

2）施工方案具體。經過各專業現場協調會,公司決策層審批后由信息通信專業協同輸電運檢專業和變電專業形成帶電作業具體施工方案。

3）金具設計制造達標。使用的金具由信息通信分公司進行設計,由輸變電專業部門進行技術論證,通過公司決策層審批后,由信息通信分公司協調有資質的單位制造。

4）安全文明施工。在施工過程中,由信通分公司、變電運維室和輸電運檢室聯合進行現場帶電作業施工,按專業職能劃分,嚴把安全關和質量關。工作負責人進行技術交底,每個單位遵守日匯報、周總結分析制度,安監部門負責現場監督,作業人員認真執行《工作任務單》和《安全施工作業票》,做到安全、文明、高效施工。

5）總結經驗到位。作為牽頭部門,信息通信專業將該項工作的每個階段都進行認真總結,報請公司決策層審閱批準,最后形成的施工經驗材料經公司決策層集體商討審批后向省公司推介。

6）經驗積極推廣。總結形成經驗后,制定向省公司推介的實施方案,包括推介流程、現場參觀交流、經驗介紹、討論分析、答問釋疑等環節。

 2 變電站OPGW光纜引下三點接地改造工作現場施工具體方案

在220 kV變電站OPGW光纜引下三點接地改造工作中,按照帶電作業規程要求,在采取安全措施的前提下,送變電專業部門組織人員帶電施工,信息通信專業部門配合。

2.1 施工標準要求

針對220 kV變電站OPGW光纜引下三點接地的3種形式（水泥桿、鋼管桿和鐵塔）,進行改造施工時須遵循以下標準要求。

1）OPGW光纜與站內構架間每隔1.5~2 m采用匹配的抱箍加絕緣線夾進行固定。

2）余纜架和接續盒與構架間采用匹配的尼龍螺栓和絕緣橡膠進行固定。

3）OPGW光纜引下與橫梁交匯處采用絕緣卡具使二者可靠絕緣。

4）下端兩點接地時,光纜最下端固定點（余纜前）和光纜末端（接頭盒前）分別采用鋼芯鋁絞線進行可靠接地,鋼芯鋁絞線的一端采用并溝線夾與光纜可靠連接,另一端采用專用卡具與接地體形成可靠電氣連接。

5）上端一點接地時,對于構架頂部有接地端子的,OPGW光纜利用鋼芯鋁絞線直接與接地端子進行可靠接地,鋼芯鋁絞線的一端采用并溝線夾與光纜連接,另一端采用專用卡具與接地體形成可靠電氣連接;對于構架頂部無接地端子的,則新建接地體從構架底部接地排上引至構架頂端固定光纜處,通過并溝線夾和鋼芯鋁絞線將光纜與接地體進行可靠的電氣連接。OPGW光纜三點接地示意如圖2所示。

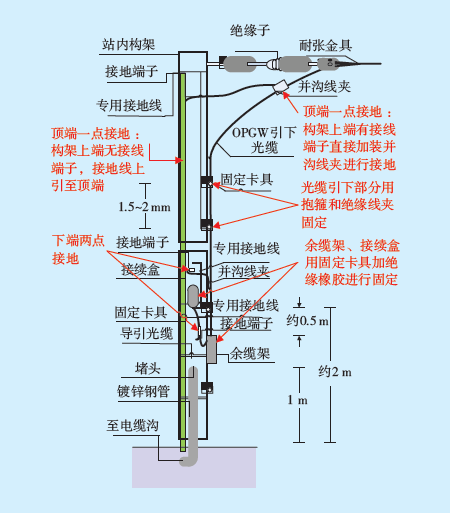

圖2 OPGW光纜三點接地示意Fig.2 OPGW optical cable three-point grounding diagram

2.2 3種三點接地形式的施工標準要求

2.2.1 水泥桿OPGW光纜三點接地做法

1）門構架上端使用鋼芯鋁絞線連接,一端用并溝線夾與OPGW光纜連接,另一端用鋁鼻子壓接后再用金屬螺栓與接地體進行連接固定。

2）在余纜架前用鋼芯鋁絞線進行連接,其中一端用并溝線夾與OPGW光纜連接,另一端用鋼卡具及金屬螺栓與接地扁鋼帶進行連接固定。

3）在余纜架與接續盒之間用鋼芯鋁絞線進行連接,其中一端用并溝線夾與OPGW光纜進行連接,另一端用鋼卡具及金屬螺栓與接地扁鋼帶進行連接固定。水泥桿余纜架與接續盒之間的接地如圖3所示。

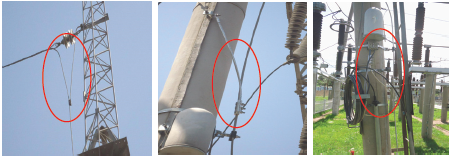

圖3 水泥桿余纜架與接續盒之間的接地Fig.3 The grounding between the cement rod and the connecting box
