中低功率應用(15～100W)通常使用低成本的單端正向或回掃拓?fù)浣Y(jié)構來設計電源模塊，而推挽式、半橋和全橋拓?fù)浣Y(jié)構在功率更高的應用(100～1000W)中很流行。中間總線架構(IBA)是一種新型分布式總線標準，它利用一種低成本的非穩壓(開環)中間總線式轉換器(IBC)將-48V通信總線轉換到+12V中間總線，從而通過使用低成本的負載點(POL)模塊簡化板上電源設計。

美國國家半導體公司最近發布了一系列新的高壓電源轉換數字特殊應用集成電路(ASIC)，即LM5000系列，該系列提供了多種脈沖寬度調制(PWM)控制器驅動器芯片組，用于這些最新的電源系統設計中。這些芯片能承受高達100V的輸入電壓，滿足了通信系統電壓瞬態規范的應力限制。其開關頻率超過1MHz，與現有的解決方案相比，提高了電源效率，并成為眾多電源應用的基準。該系列從低成本的中功率正向拓?fù)浣Y(jié)構(使用LM5025電壓模式有源鉗位PWM控制器)，到中功率IBA轉換器(使用LM5033半橋或推挽PWM)，再到最先進、功率最高的級聯式電流饋電拓?fù)浣Y(jié)構(由LM5041和LM5100控制器驅動器芯片組支持)，覆蓋了所有的功率級別。

新型IBA電源系統方法需要兩級轉換：首先是非穩壓隔離級，然后是多個緊密調節的負載點板上安裝的DC/DC電源模塊。隔離級(稱作中間總線轉換器)的拓?fù)浣Y(jié)構一般是開環、非穩壓、自由運行“直流變壓器”，被選擇用來隔離和降低總線電壓，同時保證低成本和高功率轉換效率(大于95%)。雙輸出LM5033 PWM控制器和LM5100半橋驅動器構成一個理想的芯片組解決方案，能將這些中間總線轉換器設計中需要的外部元件成本和數量降至最低。

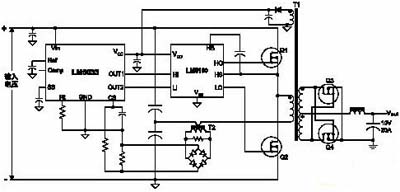

圖1以典型的通信電源總線轉換器設計中的LM5033/LM5100芯片組為例，在該設計中，40～60V輸入總線電壓通過一個隔離變壓器，向下轉換至10～15V中間總線電壓，并分配至下游安裝在板上的負載點模塊中。通過維持LM5033雙控制器的輸出在一個恒定的50%占空比，實現了最高的電源效率，這樣做降低了開關FET和同步整流器上的電流和電壓應力，同時改善了變壓器的線圈使用率。

IBA兩級架構的競爭對手是更傳統、使用回歸或正向拓?fù)浣Y(jié)構的單級隔離電源。與那些用于IBA方法的緊密調節負載點模塊相比，這些電源雖然提供了富有競爭力的成本和電源效率，但很難在多個輸出維持良好的穩壓。

與標準的正向轉換器相比，有源鉗位正向轉換器提供了更高的效率，而且在中功率應用(50～200W)中更受歡迎。有源鉗位正向轉換器采用了一個有源復位FET和電容器，在損耗最低的情況下使核心復位。鉗位電容器捕獲磁化能量和釋放能量，并把它們返回源極，從而提高了電源轉換效率。

圖2描繪了典型的48V單級通信電源設計中的LM5025有源鉗位正向控制器，其工作輸入電壓范圍是36～75V，額定輸出在3.3V時可高達100W。該控制器的兩路輸出直接驅動N通道功率MOSFET和P通道復位MOSFET。這兩路驅動器輸出的大小不同，主輸出產生較大的3A門極驅動峰值電流，其目的是迅速開關大功率MOSFET以便降低開關損耗。復位MOSFET的輸出要小得多，這是因?yàn)樗粋鲗?dǎo)磁化電流，因此門極驅動
