數字化/智能化變電站是由智能化一次設備和網絡化二次設備在IEC 61850通信協議基礎上構建的，能夠實現變電站內智能電氣設備間信息共享和互操作的現代化變電站。

可靠的和智能的通信網絡是變電站在為大面積地區傳輸和配送電力時成功的關鍵因素。

由于變電站的特殊環境和自動化系統的要求，變電站自動化系統內的通信網絡必須具備快速的實時響應能力，極高的可靠性，優良的電磁兼容性能以及很高的安全性。

映翰通產品與方案：

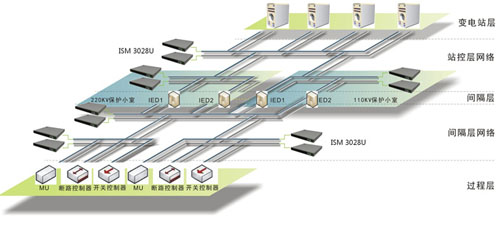

網絡拓撲圖

使用產品：

ISM 3028U 模塊化24+4G端口機架式工業以太網交換機

方案及產品特點：

InSwitch工業以太網交換機具備極高的可靠性，產品符合IEC 61850-3及國網標準，通過同行業最高等級電磁兼容性檢測。工作溫度：-40~85 ℃， IP40防護等級，能夠在嚴酷的環境中可靠、穩定地工作。

ISM 3028U特有的模塊式結構，使得用戶能夠根據實際組網需求靈活選配端口，降低投資成本。

優先傳輸GOOSE報文，高可靠性、實時性強，保證GOOSE報文零丟包率，符合IEC 61850 標準。

系統采用雙星型冗余結構，為所有裝置提供兩個獨立的通信網，保障通信的可靠性。

InSwitch系列產品將支持HSR高可靠性無縫環網、IEEE1588時鐘同步等功能， 實現更可靠，更高實時性的網絡。
