電線穿管大揭秘!

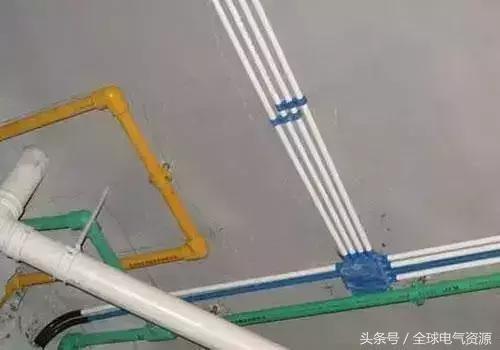

進入春天,眼看又快到家裝旺季,咱們電工朋友當然也要開始忙活起來了。在裝修過程中,安全永遠是首要考慮的因素。家裝中電路一般都是隱蔽工程,如果不仔細,可能會導致電線在管內扭結,給未來的用電安全埋下隱患。那電線應該如何穿管呢?
一、施工準備
(一)作業條件
根據現行國家標準《建筑電氣工程施工質量驗收規定》(GB50303-2002)的規定:管內穿線在建筑物抹灰、粉刷及地面工程結束后進行,穿線前應將電線保護管內的積水及雜物清理干凈。但針對建筑電氣安裝項目逐漸增加,管內穿線的工程量隨之增大,為配合工程整體同步竣工,管內穿線可以提前進行,但必須滿足下列條件:
混凝土結構工程必須經過結構驗收和核定。
磚混結構工程必須初裝修完成以后。
作好成品保護,箱、盒及導線不應破損及被灰漿污染。
穿線后線管內不得有積水及潮氣侵入,必須保證導線絕緣強度符合規范要求。
(二)材料要求
絕緣導線::導線的規格、型號必須符合設計要求,并應有出廠合格證、“CCC”認證標志和認證證書復印件及生產許可證。導線進場時要檢驗其規格、型號、外觀質量及導線上的標識,并用卡尺檢驗導線直徑是否符合國家標準。
鍍鋅鐵絲或鋼絲:應順直無背扣、扭結等現象,并有相應的機械拉力。
護口:根據管子直徑的大小選擇相應規格的護口。
安全型壓線帽:根據導線截面和根數正確選擇使用壓線帽,并必須有合格證。
連接套管:根據導線材質、規格正確選擇相應材質、規格的連接套管,并有合格證。
接線端子(接線鼻子):根據導線的根數和總截面選擇相應規格的接線端子。
輔助材料:焊錫、焊劑、絕緣帶、滑石粉、布條等。
(三)主要機具
刻絲鉗、尖嘴鉗、剝線鉗、壓線鉗、電工刀、一字及十字改錐。
萬用表、兆歐表。
放線架、放線車、高凳。
電爐子、電烙鐵、錫鍋、錫斗、錫勺、電工常用工具等。
二、工藝流程
選擇導線→穿帶線→掃管→帶護口→放線及斷線→導線與帶線的綁扎→管內穿線→導線連接→接頭包扎→線路檢查絕緣搖測。
三、操作工藝
(一)選擇導線
根據設計圖紙要求,正確選擇導線規格、型號及數量。
穿在管內絕緣導線的額定電壓不低于450Ⅴ。
導線的分色:穿入管內的干線可不分色。為了保證安全和施工方便,在線管出入處至配電箱、盤總開關的一段干線回路及各用電支路應按色標要求分色,L1相為黃色,L2相為綠色,L3相為紅色,N(針吐線)為淡藍色,PE(保護線)為綠/黃雙色。
(二)穿帶線
帶線用φ1.2~φ2.0mm的鐵絲,頭部彎成不封囗的圓圈,以防止在管內遇到管接頭時被卡住,將帶線穿入管路內,在管路的兩端留有20cm的余量。
如在管路較長或轉彎時,可在結構施工敷設管路的同時將帶線一并穿好并留有20cm的余量后,將兩端的帶線盤入盒內或纏繞在管頭上固定好,防止被其他人員隨便拉出。
當穿帶線受阻時,采用兩端同時穿帶線的辦法,將兩根帶線的頭部彎成半圓的形狀,使兩根帶線同時攪動,使兩端頭相互鉤絞在一起,然后將帶線拉出。
(三)掃管
將布條的兩端牢固地綁扎在帶線上,兩人來回拉動帶線,將管內的浮銹、灰塵、泥水等雜物清除干凈。
(四)帶護口
按管口大小選擇護口,在管子清掃后,將護口套入管口上。在鋼管(電線管)穿線前,檢查各個管口的護口是否齊全,如有遺漏或破損均應補齊和更換。
(五)放線及斷線
放線前應根據圖紙對導線的品種、規格、質量進行核對。
放線:對整盤導線放線時,將導線置于放線架或放線車上,放線避免出現死扣和背花。

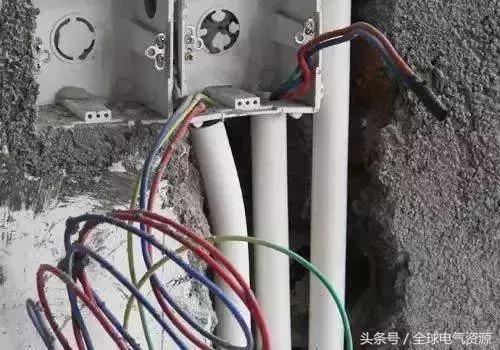

斷線:剪斷導線時,盒內導線的預留長度為15cm,箱內導線的預留長度為箱體周長的l/2,出戶導線的預留長度為1.5m。
(六)導線與帶線的綁扎
當導線根數為2~3根時,可將導線前端的絕緣層剝?nèi)ィ缓髮⒕€芯直接與帶線綁回頭壓實綁扎牢固,使綁扎處形成一個平滑的錐體過渡部位。
當導線根數較多或?qū)Ь€截面較大時,可將導線前端的絕緣層削去,然后將線芯斜錯排列在帶線上,用綁線纏繞綁扎牢固,使綁扎接頭處形成一個平滑的錐體過渡部位,便于穿線。
(七)管內穿線
當管路較長或轉彎較多時,要在穿線的同時向管內吹入適當?shù)幕邸?/span>
兩人穿線時,一拉一送,配合協調。
(八)導線連接
導線連接時,必須先削掉絕緣層,去掉導線表面氧化膜,再進行連接、加錫焊、包纏絕緣。
(九)接頭包扎
首先用橡膠(或粘塑料)絕緣帶將其拉長2倍從導線接頭處始端的完好絕緣層開始,纏繞l~2個絕緣帶幅寬度后,再以半幅寬度重疊進行纏繞,在纏繞過程中應盡可能收緊絕緣帶,纏到頭后在絕緣層上纏繞l~2圈后,再進行回纏。回纏完成后再用黑膠布包扎,包扎時要銜接好,以半幅寬度壓邊進行纏繞,導線接頭兩端應用黑膠布封嚴密。
(十)線路檢查絕緣搖測
線路檢查。導線的連接及包扎全部完成后,應進行自檢和互檢,檢查導線接頭及包扎質量是否符合規范要求及質量標準的規定,檢查無誤后進行絕緣搖測。
絕緣搖測。線路的絕緣搖測一般選用1 000Ⅴ量程為O~1000MΩ的絕緣電阻表。絕緣電阻表上有三個分別標有“接地(E)”、“線路(L)”和“保護環(C)”的端鈕。可將被測兩端分別接于“E”和“L”兩個端鈕上。
搖測方法:線路搖測必須分兩次進行。
(1) 管內導線穿后在電氣器具未安裝前進行各支路導線絕緣搖測。首先按戶進行,將燈頭盒內的導線分開,開關盒內的導線連通,分別搖測照明(插座)支線、干線的絕緣電阻。一人搖測,一人及時讀數,搖動速度應保持在120r/min左右,讀數應采用1min后的讀數為宜,并應做好記錄。
(2) 照明器具全部安裝后在送電前,再按系統、按單元、按戶搖測一次線路的絕緣電阻。首先將線路上的開關、刀閘、儀表、設備等置于斷開位置,一人搖測,一人及時讀數,搖動速度應保持在120r/min左右,讀數應采用1min后的讀數為宜,并做好記錄,竣工歸檔,確認絕緣電阻的搖測無誤后再進行送電試運行。
