一、概述：高清網絡視頻監控系統是最近幾年面世的全數字化的視頻監控系統，它用數字高清網絡攝像機替代了傳統攝像機，直接輸出數字高清信號，并可通過局域網、廣域網、無線網絡等各種網絡傳送到網絡所延伸到的任何地方，并可通過管理平臺進行集中管理。在布線方面，它摒棄了大量視頻線，最后將多路信號匯集成一根光纖線進入監控中心，極大地簡化了施工難度。系統不但清晰度高，而且功能強大、易于擴容，將給用戶帶來更好的體驗。

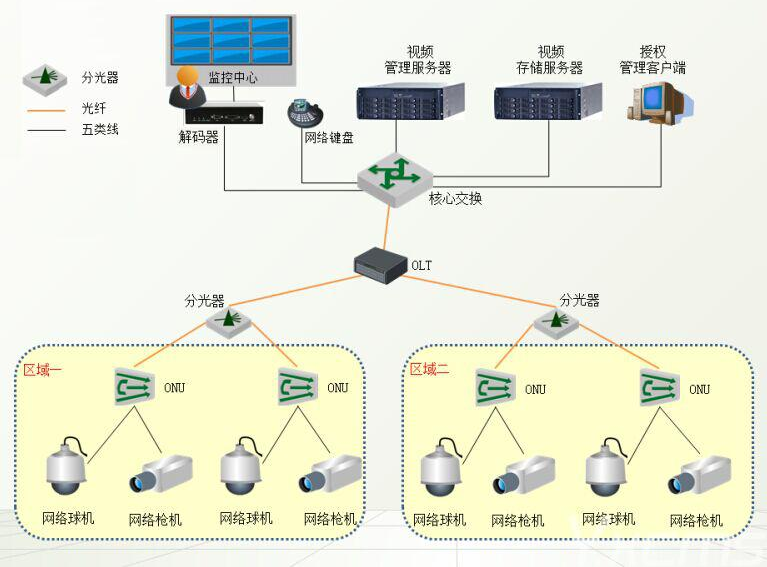

二、系統設計

系統的前端由各種【高清網絡攝像機】組成，通過網連線將所有攝像機接到交換機，最后匯集成一根網線進入監控中心。

在監控中心須配備一臺或多臺【存儲服務器】+【數字矩陣】+【監控工作站】，也是通過網線連接到交換機。

【存儲服務器】是專門負責錄像存儲的設備，用于對攝像機傳輸過來圖像進行錄像存儲。

【數字矩陣】是專門驅動電視墻的設備，可驅動多塊大屏。

【監控工作站】用于對【數字矩陣】進行控制，檢索與回放【存儲服務器】中的錄像資料。

【客戶端電腦】，不屬于必須配置，它是指在監控中心以外的其他用戶的電腦。

【路由器】也不屬于必須配置，如需實現外網遠程監控，才需要接路由器。

【OLT】是專門負責光纖鏈路的局端設備，和ONU匹配進行監控視頻、網絡等數據流的傳輸作用。

【ONU】是專門負責光纖鏈路的終端設備，和OLT匹配進行監控視頻、網絡等數據流的傳輸作用。

【萬兆核心交換機】是專門負責大型網絡流量轉發的核心設備，用于對所有視頻流網絡數據的集中轉發管理。三、功能介紹：1、監控中心功能——監控、錄像、回放在監控中心，

【存儲服務器】可裝多塊硬盤，它專門負責錄像存儲工作。

【數字矩陣】具有多個顯示輸出口，可驅動多塊大屏，每塊大屏還能進行多畫面分割。

【監控工作站】是安裝了【監控管理平臺軟件】的電腦，它用于控制【數字矩陣】進行多種模式的畫面分割顯示，也可以控制【數字矩陣】將四塊大屏拼接成單屏使用，還可通過鼠標雙擊，全屏顯示任何一路圖像。如果前端攝像機是球機，還可以通過【監控工作站】控制球機旋轉、變焦。同時，【監控工作站】還可檢索與回放【存儲服務器】中的歷史錄像資料。【監控管理平臺軟件】采用輕服務器架構，具有平臺級軟件的強大功能，既可單機工作也可多機聯網運行，且無需設置復雜的數據庫，優越性遠超單機版軟件。功能描述如下：•采用“服務器+客戶端”架構，用戶權限、前端設備、錄像計劃，均在服務器端集中管理，客戶端免設置•具有超強的集中管理能力，能管理幾千路圖像•友好的多任務界面，實現了監控、回放、報警、電子地圖并行工作•具有多種畫面分割方式，支持畫面位置任意拖拽•可記憶多種顯示場景，可實現一次性打開一組畫面•獨具碼流自動切換功能，多畫面時用低畫質顯示，流暢優先；四畫面以內自動切換為高畫質顯示，清晰優先，大大節省了帶寬及CPU資源•直觀的電子地圖功能，直接點擊地圖上相應位置，就可打開相應的圖像•強大的輪巡顯示功能，支持部分窗口獨立輪巡、所有窗口同步輪巡•獨特的數碼放大功能，監控及回放時，滾動鼠標滾輪即可對圖像進行縮放•具有強大的音頻功能，支持監聽、廣播、及雙向?qū)χv•便利的屏上云臺控制功能，在畫面上直接點擊鼠標即可控制云臺、鏡頭•完善支持高速球控制，可控制云臺速度、調用預置位及軌跡巡航•支持手動錄像、定時錄像、移動偵測錄像、報警聯動錄像，且錄像與監控相互獨立，穩定性更高•錄像檢索具有時間軸、列表兩種模式，查找錄像非常直觀•錄像回放可調速、可倒放、可單幀、九畫面同時回放•強大的錄像快照切片功能，實現錄像資料快速檢索•具有強大的報警聯動功能，報警時能聯動錄像、抓拍、畫面彈出、聲音提示、預置位轉向•完善的權限管理機制，可添加多個用戶，具有多項權限可配置•完善的日志管理功能，系統的操作軌跡一目了然•可遠程查看錄像及遠程下載錄像文件，跨越地域限制•具有流媒體轉發功能，通過轉發后，支持海量客戶同時訪問2、客戶端功能——遠程監控、回放在本系統中，可以配備多臺客戶端電腦，這些客戶端電腦既可以在內網，也可以在外網，它們均可遠程登錄到該系統中，對所有圖像進行監控，還可遠程檢索與回放存儲服務器中歷史錄像資料。
