通信線路工程勘察：

線路工程設計中的“勘測”包括“查勘”和“測量”兩個工序。

一般大型工程又可分為“方案查勘（可行性研究報告）”

“初步設計查勘（初步設計）”和“現場測量（施工圖）”三個階段。

線路的勘察流程（ 接入光纜為例）：

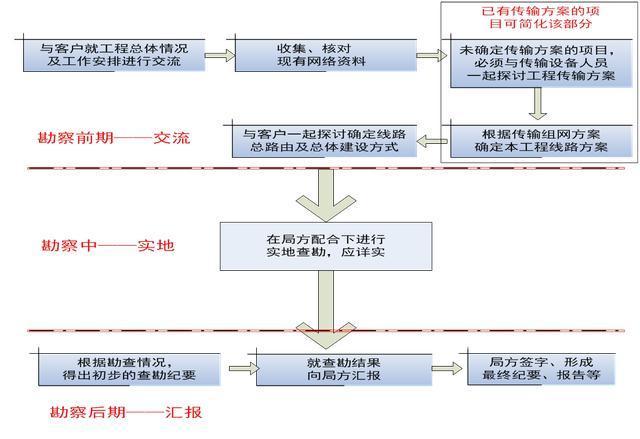

接入光纜工程現場勘察涉及三個主要步驟：為了便于理解，將勘察流程和要點簡化如下圖：

勘察前期——要點：同建設方交流(確定接入點和方案的確認、資料收集)；

勘察中 ——要點：實地勘察；

勘察后期——要點：必須向建設方匯報，一定要確認勘察方案和結果。

查勘

一、準備工作

1、人員組織。查勘小組應由設計、建設維護、施工等單位組成，人員多少視工程規模大小而定。

2、熟悉研究相關文件。了解工程概況和要求，明確工程任務和范圍。如工程性質，規模大小，建設理由，近、遠期規劃等等。

3、收集資料。一項工程的資料收集工作將貫穿線路勘測設計的全過程；主要資料應在查勘前和查勘中收集齊全。為避免和其他部門發生沖突，或造成不必要的損失，應提前向相關單位和部門調查了解、收集相關其他建設方面的資料，并爭取他們的支持和配合。相關部門為：計委、建委、電信、鐵路、交通、電力、水利、農田、氣象、燃化、冶金工業、地質、廣播電臺、軍事等部門。對改擴建工程，還應收集原有工程資料。

4、制定查勘計劃。根據設計任務書和所收集的資料，對工程概貌勾出一個粗略的方案。可將粗略方案作為制定查勘計劃的依據。

5、查勘準備。可根據不同查勘任務準備不同的工具。一般通用工具有：望遠鏡、測距儀、地阻測試儀、羅盤儀、皮尺、繩尺（地鏈）、標桿、隨帶式圖板、工具袋等，以及查勘時所需要的表格、紙張、文具等。

二、查勘

1、路由選擇根據設計規范要求和前期確定的初步方案，進行路由選擇。 •光電纜和管道路由選擇，長途線路和市話線路的路有選擇具體注意點和要求不盡相同，詳細要求參照后面幾章內容。

2、站址選擇根據工程設計任務書和設計規范的有關規定選擇分路站、轉接站、光傳輸中繼站，站址選擇具體要求不盡相同，可分別參照下面幾個章節內容。

3、對外聯系管道、光電纜需穿越鐵路、公路、重要河流、其他管線以及其他有關重要工程設施時，應與有關單位聯系，重要部位需取得有關單位的書面同意。發生矛盾時應認真協商取得一致意見，問題重大的應簽訂正式書面協議。 4、資料整理根據現場查勘的情況進行全面總結，并對查勘資料進行下述整理和檢查：

（1）將主體路由、選擇的站址、重要目標和障礙在地圖上標注清楚。

（2）整理出站間距離及其他設計需要的各類數據。

（3）提出對局部路由和站址的修正方案，分別列出各方案的優缺點進行比較。

（4）繪制出向城市建設部門申報備案的有關圖紙。

（5）將查勘情況進行全面總結，并向建設單位匯報，認真聽取意見，以便進一步完善方案。

測量

一、測量前準備

1、人員配備：根據測量規模和難度，配備相應人員，并明確人員分工，定制日程進度。

2、工具配備：根據工程類別和測量方法的需要，配備需要的測量工具。常用的工具有：紅白大旗（及附件）、經緯儀、標尺、繩尺、皮尺、砍刀、指南針、望遠鏡、榔頭、手鋸、手水準儀、雨傘、測距儀、繪圖用品、工具袋。另外還應準備標樁、紅黑漆等輔助材料。

二、線路測量分工和工作內容

大旗組

1、負責確定光纜敷設的具體位置。

2 、大旗插定后，在1:50000 地形圖上標入。

3、發現新修公路、高壓輸電線、水利及其他重要建筑設施時，在1:50000 地形圖上補充繪入。

1、與初步設計路由偏離不大，不設計與其他建筑物的隔距要求，不影響協議文件規定，允許適當調整路由，使更為合理和便于施工維護。

2、發現路由不妥時，應返工重測，個別特殊地段可測量兩個方案，作技術經濟比較。

3、注意穿越河流、鐵路、輸電線等的交越位置，注意與電力桿的隔距要求。

4、與軍事目標及重要建筑設施的隔距，負荷初步設計要求。5、大旗位置選擇在路由轉彎點或高坡點，直線段較長時，中間增補1～2 面大旗。

測距組

1、負責路由測量長度的準確性。

2、登記和障礙處理由技術人員承擔，對現場測距工作全面負責。

3、工作內容配合大旗組用花桿定線定位，量距離，釘標樁、登記累計距離，登記工程量和對障礙物的處理方法。確定S 彎預留量。

1、保證丈量長度的準確性的措施。①至少每三天，用鋼尺核對測繩長度一次。②遇上、下坡，溝坎和需要S 形上、下的地段，測繩要隨地形與光纜的布放形態一致。③先由拉后鏈的技工，將每測檔距離寫在標樁上。負責登記、釘標樁、測繪組的工作人員到達每一標樁點時，都要進行檢查，對有懷疑的可進行復量。并在工作過程中相互核對。每天工作結束時，總核對一遍，發現差錯隨時更正。

2.登記和障礙處理的工作內容。①編寫標樁編號。以累計距離作為標樁編號，一般只寫百以下三位數。②登記過河、溝渠、溝坎的高度、深度、長度，穿越鐵路、公路的保護民房，靠近墳墓、樹木、房屋、電桿等的距離，各項防護加固措施和工程量。③確定S 彎預留和預留量。

3.釘標樁。①登記各測檔內的土質、距離。②每公里終點、轉彎點、水線起止點、直線段每100 米釘一個標樁。

測繪組

現狀測繪圖紙，經整理后作為施工圖紙。負責所提供圖紙的完整與準確。

1、圖紙繪制內容與要求①直埋光纜線路施工圖以路由為主，將路由長度和穿越的障礙物準確的繪入圖中。路由50 米以內地形地物要詳繪，50 米以外重點繪。與車站、村鎮等的距離，也在圖上標出。②光纜穿越河流、渠道、鐵路、公路、溝坎等所采取的各項防護加固措施。③圖框規格:285×80Omm （ 直埋光纜線路路由）④繪圖比例z 直埋、架空、橋上光纜施工圖1：2000 市區管道施工圖平面1：500 或1：1000 斷面l ：100 水底光纜施工圖平面l ： 1000 或l：2000 斷面l：100

三、整理圖紙

1、檢查各項測繪圖紙。

2、整理登記資料、測防資料和對外調查聯系工作記錄。

3、統計光纜長度，各種工作量。資料整理完畢后，測量組應進行全面系統的總結，對路由與各項防護加固措施作重點的論述。
