管道基礎知識

管道的勘察

現場勘察的內容和目的，主要是查清其它地下管線的位置，管徑大小、土質、地下水位、凍冰層厚度、地上建筑物狀況等，以作為施工中的參考。

地上建筑物的勘查

地上建筑物勘查的內容包括車行道和人行道的寬度、路面結構、行道樹、消火栓的位置，房屋建筑堅固程度以及地下設施在地面上的標準等。

地下管線的勘查

地下管線的勘查是比較復雜細致的工作，必須認真對待。資料的收集（如電力電纜的位置，給、排水管及煤氣管的位置和管徑等）要準確無誤，詳細核對。

地下管線的勘查通常有三種辦法。一種是根據地面標志，量出平面位置，從附近檢查井中查看管徑大小，量出管頂?shù)降孛娴木嚯x。如果此方法不能適用時，可采用坑探法，在現有管線平面位置上，對有疑問的地方挖坑，探出管線的埋深、位置及管徑大小。在一種是聽測法，此法只能適用地下電纜，聽測該條電纜的平面位置及埋深。

路由及位置的選擇

一、市話管道路由選擇

在局所規劃明確了線路網中心和交換區域界線以后，為了確保線路網規劃更好的落實到實處，必須對某些道路管道的建設方案進行調查。

市話管道路由選擇的一般原則可歸納為：

（1）符合地下管線長遠規劃，并考慮充分利用已有的管道設備。

（2）選在電話線路較集中的街道，適應電纜發展的要求。

（3）盡量不在沿交換區域界線，鐵道、河流等地域鋪設管道。

（4）選擇供線最短，尚為鋪設管道。

（5）選擇地上及地下障礙最少，施工方便的道路

二、長途管道路由選擇

（1）通信管道是當?shù)爻墙ê烷L、市地下通信管線網的組成部分，應與現有的管線網及其發展規劃相配口。

（2）管道應建在光（電）纜發展條數較多、距離較短、轉彎和故障較少的定型道路上。

（3）不宜在規劃未定，道路土壤尚未夯實、流沙及其他土質尚不穩定的地方建筑管道，必要時，可改建防護槽道。

（4）盡量選擇在地下水位較低的地段。

三、管道埋設位置的確定在已經擬定的管道路由上確定管近的具體位置時，應和城建部門密切配合，并考慮以下因素：

（l）管道理設位置應盡可能選擇在市話桿路的同一側。這樣便于將地下電纜引出配線。減少穿越馬路和與其他地下管線交叉穿越的可能。

（2）應盡可能選擇在人行道下建筑，由于人行道中的交通量小，對交通的影響而也小，施工管理較方便，不需破壞馬路面，管道埋設的深度較小，可以減省土方量，施工費用較省，還能縮短工期；同時在人行道中，管道承載的荷重較小，同樣的建筑結構，管道有較高的質量保證。

（3）如不能在人行道下建筑時，則盡可能選在人行道與車行道間的綠化地帶。但此時應注意避開并保護綠化林木花草，同時還要考慮管道建成后，綠化樹木的根系對管道可能產生的破壞作用。

（4）如地區環境要求，管道必須在車行道下埋設時，應盡可能選擇離中心線較遠的一側，或在慢道中建設，并應盡量避開街道的雨水管線。

管道容量的確定

管孔數量的計算：

原則上應按一條電纜占用一個管孔進行計算，一般管道建筑，都是按終局容量一次建成，因而管孔數量的計算，也必須按終局容量來考慮。對于光纜，可參考同等線徑的電纜進行配置。

管材的選擇

管材選用

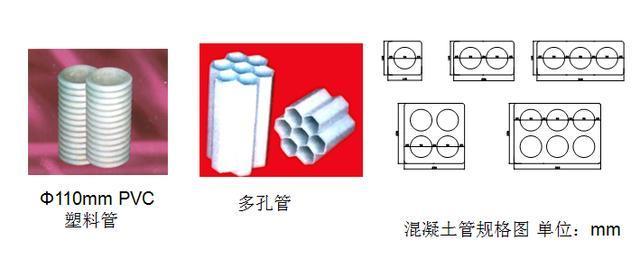

市話管道中，原來多用混凝土管；現在一般路段選用Φ110mm PVC 塑料管（壁厚3.5mm） 或多孔管；當在橋上架設或穿越河溝、涵洞以及過街道時PVC 管外加的保護管為Φ125mm 熱鍍鋅鋼管（壁厚3.5mm）。

長途管道一般選用硅芯管，Ф33/40mm 的高密度聚乙烯硅芯管

管道圖紙設計制圖

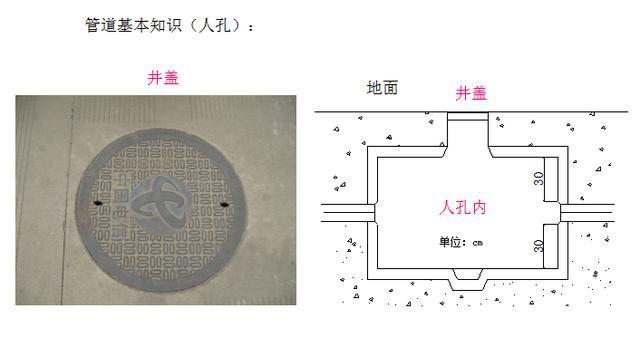

管道設計圖一般有平面位置圖、剖面圖、斷面圖、以及一些特殊圖紙等，斷面圖一般在平面圖內，特殊圖紙是指管道穿越其它管線，對管道采取特殊保護處理或?qū)θ丝走M行特殊設計等，對于人（手）孔圖一般根據定型圖樣繪制。

（1）管道平面位置圖：

管道平面位置圖，是根據測量結果繪制出來的。一般采用1/500比例進行繪制。它的主要內容，一般包括：管道中心線平面位置，人(手)孔平面位置，相關地下管線和地上建筑物的平面位置等等

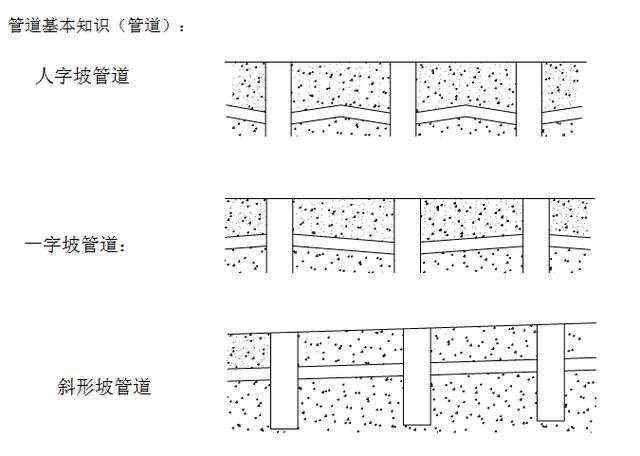

（2）管道剖面圖

管道剖面圖是為了清楚地表示人（手）孔在地下剖面中埋設的情況。它的長度與高度比例是不相同的，一般橫向長度比例與平面圖比例相同，以便和平面圖紙相對應?？v向高度比例一般可取定1/50。
