1 基站電源組成

2 市電

3 交流配電箱

4 開關電源

5 蓄電池

6 基站電源接地系統

7 基站電源防雷保護

8 電源線計算和選擇

1 基站電源組成

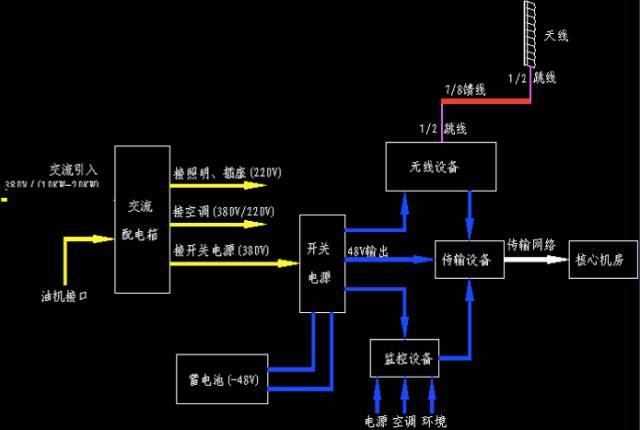

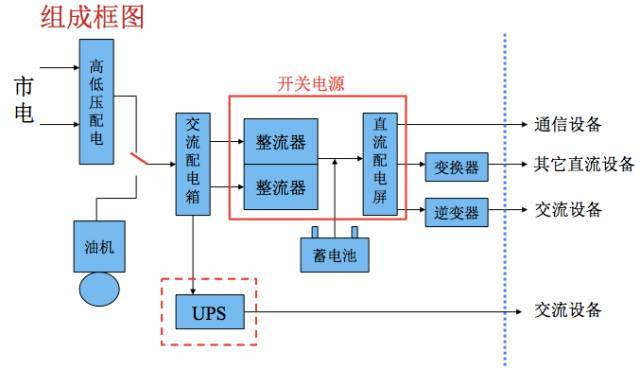

1.1 基站系統結構圖

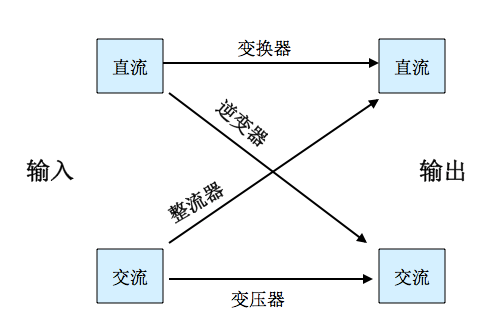

1.2 通信電源組成

2 市電

2.1 市電分類

根據通信局（站）所在地區的供電條件、線路引入方式方式及運行狀態，將市電分為四類，其劃分條件應符合下列要求：

1、一類市電供電為從兩個穩定可靠的獨立電源各自引入一路供電。該兩路電源不應同時出現檢修停電，平均每月停電次數應不大于1次，平均每次故障時間不應大于0.5 h。兩路供電線宜配置備用市電電源自動投入裝置。

2、二類市電供電線路允許有計劃檢修停電，平均每月停電次數應不大于3.5次，平均每次故障時間不應大于6 h。

3、三類市電供電為從一個電源引入一路供電線，供電線路長、用戶多、平均每月停電次數應不大于4.5次，平均每次故障時間不應大于8 h。

4、四類市電供電應符合下列條件之一的要求：

1）由一個電源引入一路供電線，經常晝夜停電，供電無保證，達不到三類供電要求。

2）有季節性常時間停電或無市電可用。

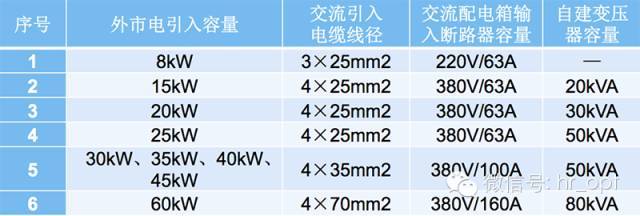

2.2 市電引入

外市電引入方式有如下四種：

1) 新建機房設有專用變壓器，通過1 路10KV 高壓引至基站專用變壓器，通過變壓器降壓后負責基站設備供電。

2) 新建機房無專用變壓器，從遠端的公用變壓器引1 路380V（或220V）至基站，負責基站設備的供電。

3) 租用民房設有專用變壓器的基站，從租用民房的低壓配電系統的輸出分路引至基站。

4) 租用民房無專用變壓器的基站，從租用民房的總交流配電箱處引至基站。

●基站新建引入外市電的電壓等級可根據當?shù)毓╇姉l件、用電容量、供電部門要求綜合確定。

●基站新建宜引入一路優于三類或三類（平均月市電故障≤4.5次，平均每次故障持續時間≤8h）的市電作為主用交流電源。外市電引入容量應按遠期負荷考慮

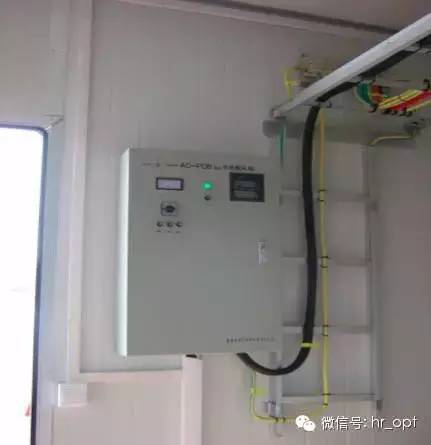

3 交流配電箱

作用：基站引電的入口，為整個基站提供電源。

輸出：整個機房的交流設備供電和開關電源的直流輸入

3.1 交流配電箱技術要求

1. 基站應配置市電/油機切換開關、移動油機應急接口。移動油機應急接口配置為標準插頭式(與交流引入電壓制式相匹配)。

2. 交流配電箱應內置浪涌保護器(SPD)，其通流容量的選擇應符合《通信局（站）防雷與接地工程設計規范》(GB 50689)的相關要求?？刹灏畏览啄K嚴禁簡單并聯作為80kA、120kA等量級的SPD使用。

3. 交流配電箱應配置多回路交流計量智能電表裝置，對交流配電箱內的交流輸入及輸出分路進行交流電度計量。

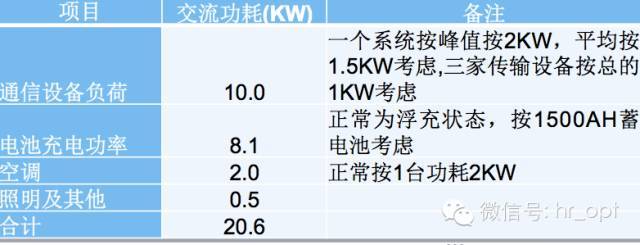

3.2 交流配電箱的配置

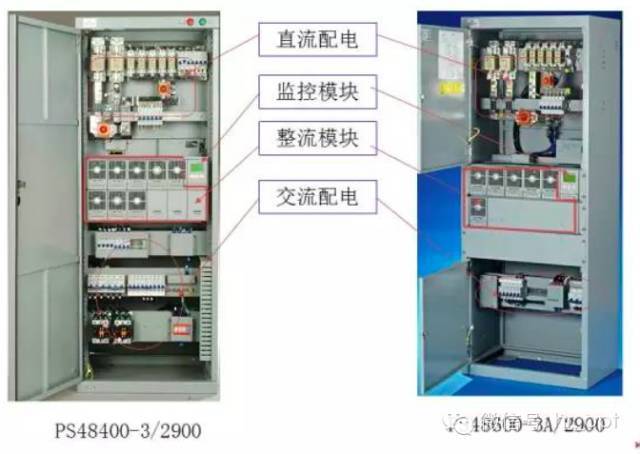

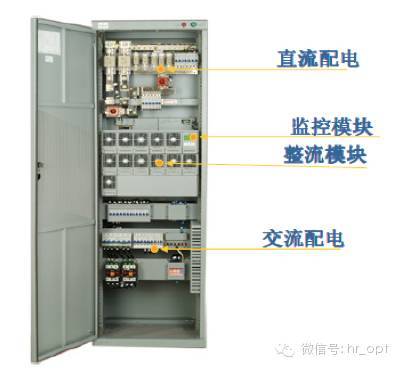

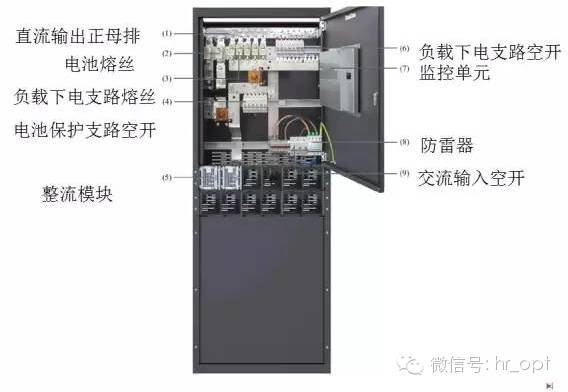

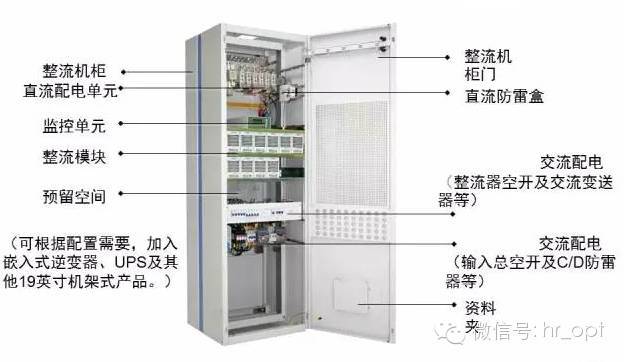

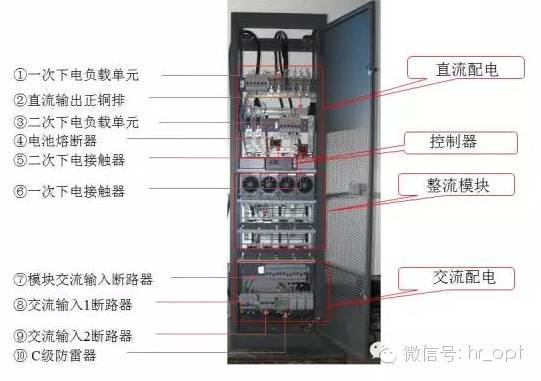

4 開關電源

每個模塊50A，滿配600A，能夠滿足基站總的直流負荷

分類：150A,200A,250A,300A…只是模塊數量的不同

早期有24V開關電源、24V/48V一體化開關電源

中興開關電源

華為開關電源TP48600B

動力源開關電源DUM-48/50H

艾默生開關電源

開關電源設備容量配置

開關電源＝基站設備直流負荷+蓄電池充電電流

整流模塊數量按n+1冗余方式配置，其中：n=（基站設備直流負荷+蓄電池充電電流）/本期配置單個整流模塊容量，進位取整數。

一次下電分路，50A（或32A）×18（直流空開）,16A×6（直流空開），主要接入無線設備；

二次下電分路，32A×6（直流空開），16A×6（直流空開），主要接入傳輸設備。

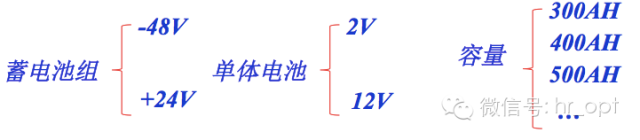

5 蓄電池

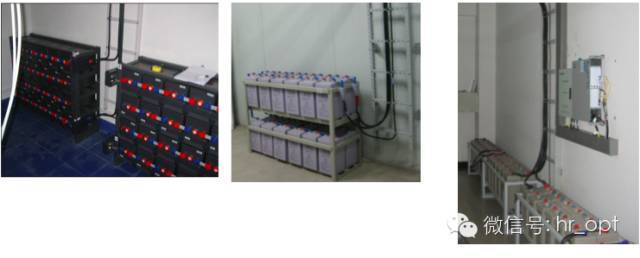

蓄電池一般和蓄電池鐵架組合在一起：單層、雙層、多層；立式、臥式

5.1 蓄電池要求

1. 蓄電池組容量的應考慮客戶需求、市電可靠性、運維能力、機房面積和機房承重等因素，綜合確定。

2. 基站原則上配置一組鉛酸蓄電池組；或根據基站實際環境情況，按照需求容量，將電池分為兩組進行配置。

3. 不同廠家、不同型號、不同容量、不同時期（出廠日期相差1年以上）的蓄電池組嚴禁直接并聯使用。

4. 經過環境及經濟評價測算，確實能夠節省空調用電量的場景，可使用普通鉛酸電池配合電池恒溫箱方案或高溫鉛酸電池技術方案。

5. 集成式磷酸鐵鋰電池組的技術方案可用于空間狹小、缺少空氣調節裝置、對承重有一定限制的場景，建議電池組容量不超過200Ah。

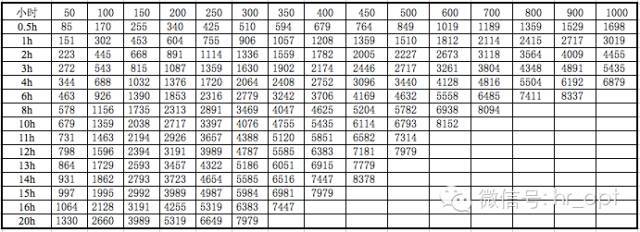

5.2 蓄電池的配置

按基站近期負載進行配置。

結合該地區市電狀況進行配置，需考慮市電停電、移動油機由維護中心至基站路途時間、維護人員不足或停電基站較多時的等待時間。

對于VIP基站及地理位置較偏遠、應急發電不便的基站可適當增加蓄電池組后備時間。

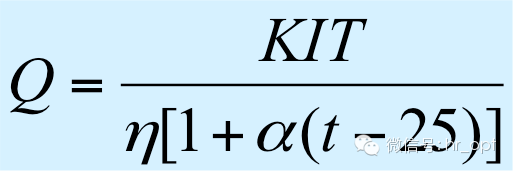

其中：

K－安全系數1.25

I－近期負荷電流

T－放電小時數（h）

t－最低環境溫度（5℃）

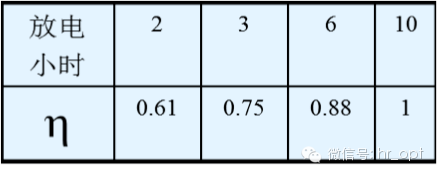

η－放電容量系數

α－電池溫度系數0.006

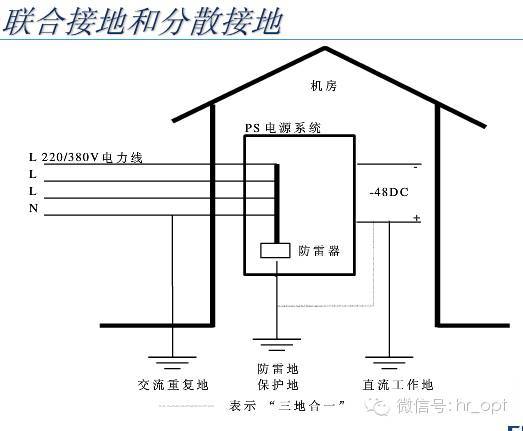

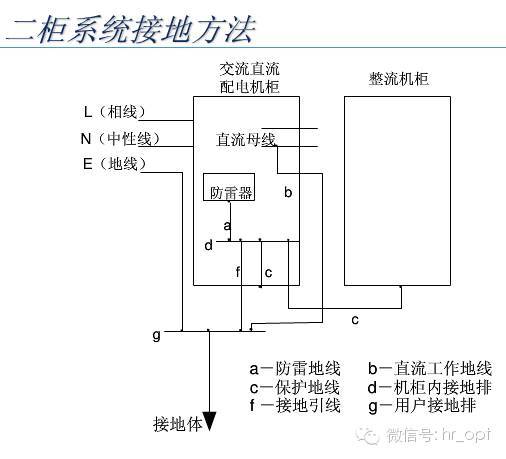

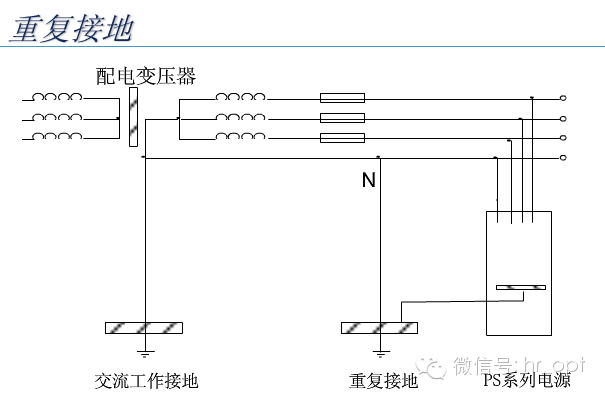

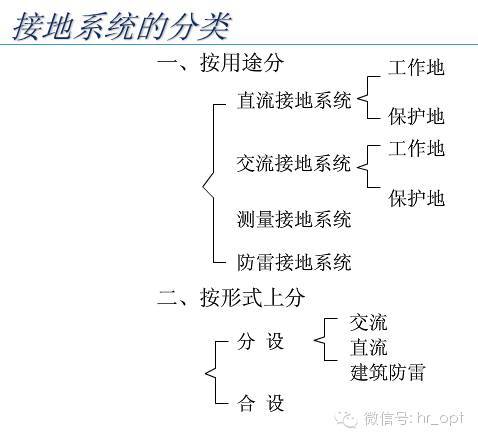

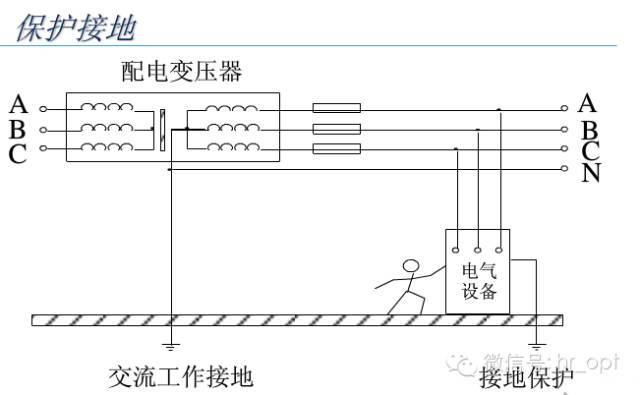

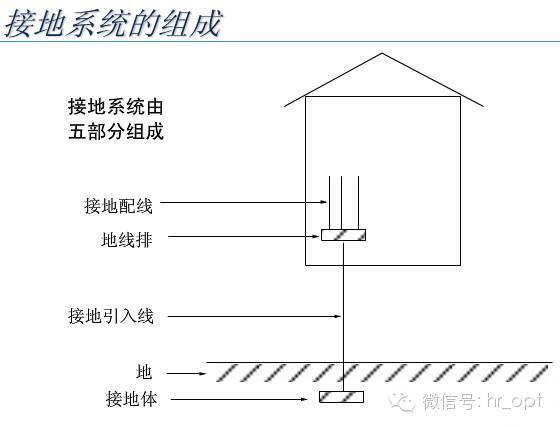

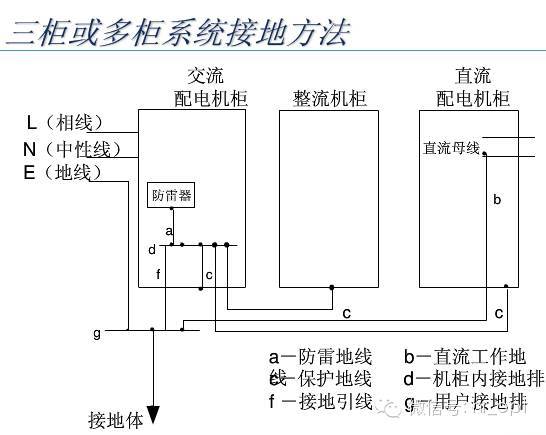

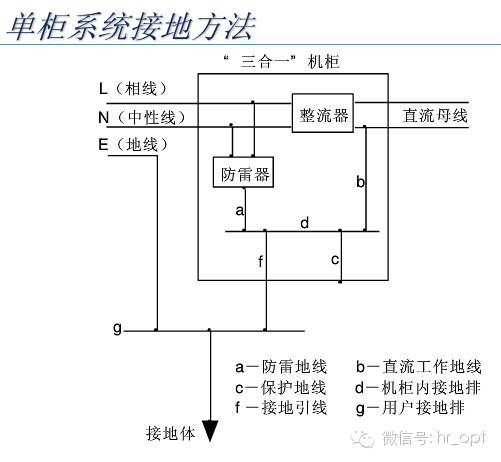

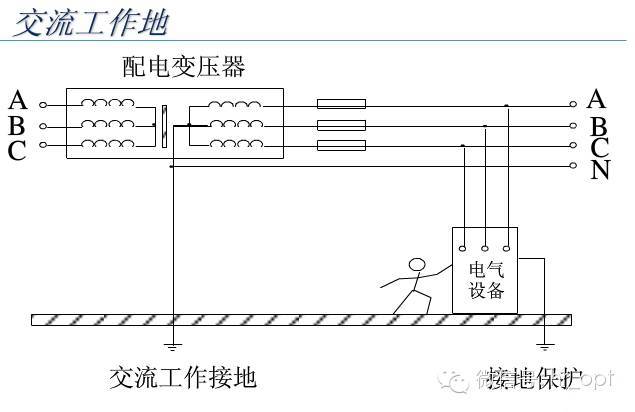

6 基站電源接地系統

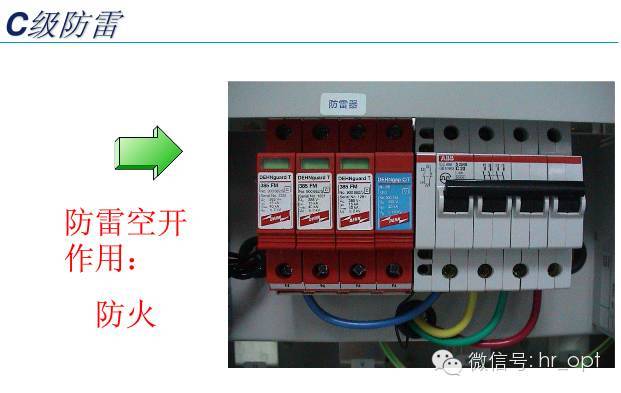

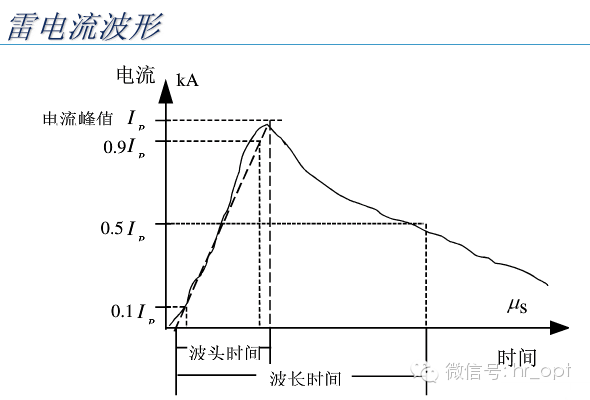

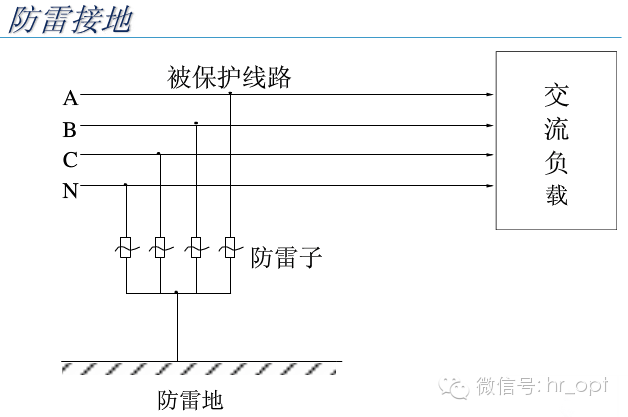

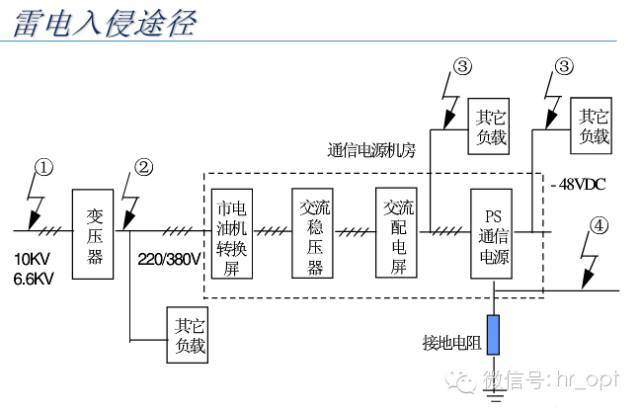

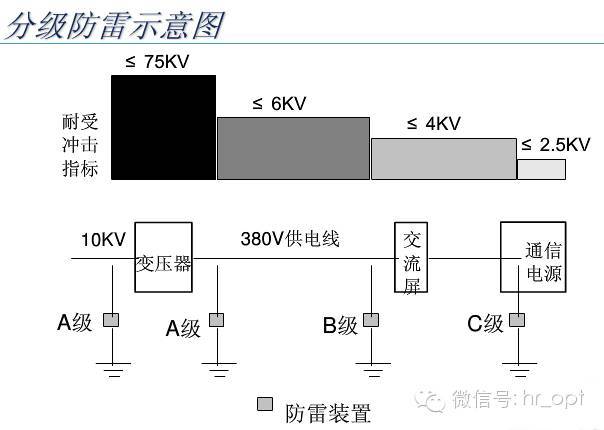

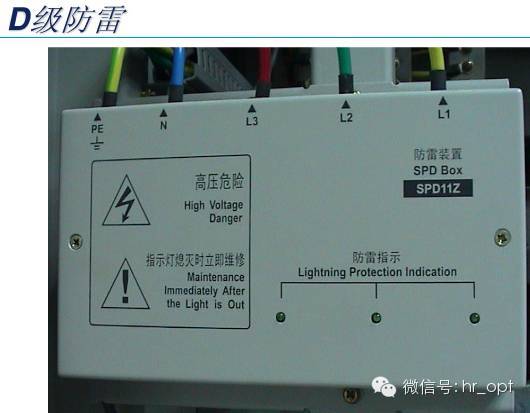

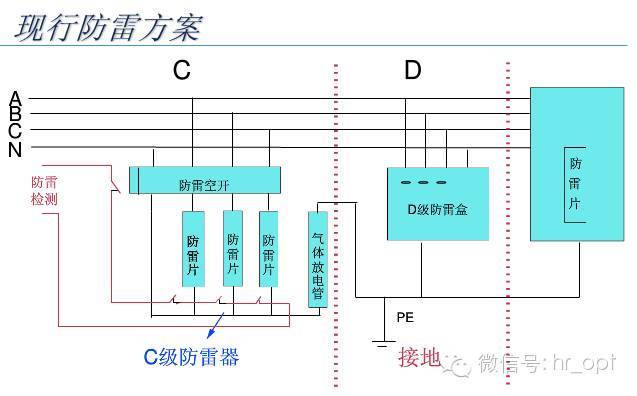

7 基站電源防雷保護

8 電源線計算和選擇

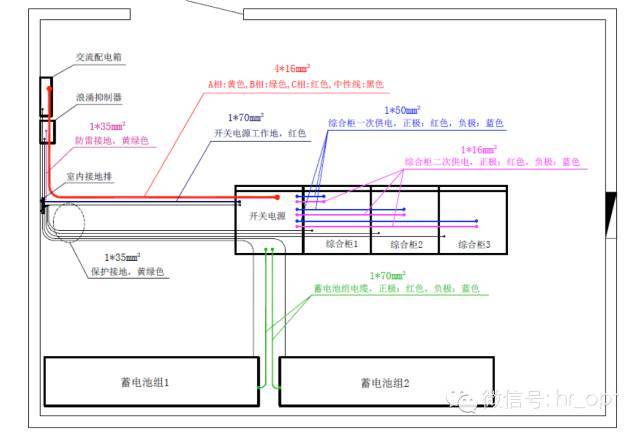

8.1 基站配套的電源線

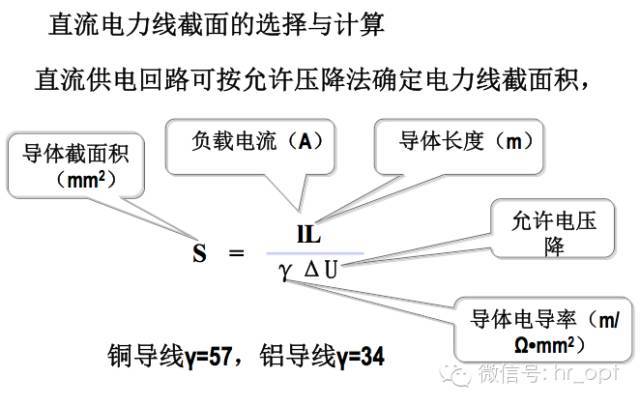

8.2 直流電力線截面選擇

案例分析

例：某局市話-48V電源，遠期忙時最大負荷電流為500A，從蓄電池到直流配電屏線路距離為6m，直流配電屏到市話機房配電屏距離為15m，每段應選擇什么規格型號的饋電線？

解：①求蓄電池到直流配電屏導線截面

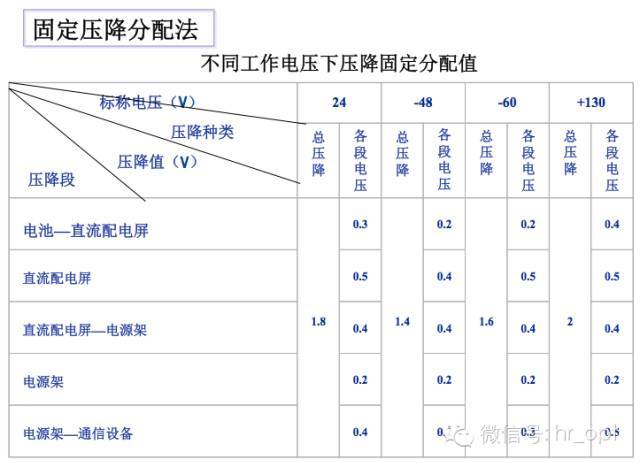

因為電池到直流配電屏一般用銅導線，所以rT=57，另外查表可得，這段導線允許壓降ΔU=0.2V,故

選用RVVZ 1X300 （mm2）銅芯阻燃聚氯乙稀絕緣護套軟電纜4條（兩正兩負）。

該型銅芯線安全載流量為744A，完全符合實際負載電流要求。

②求直流配電屏到市話機房配電屏導線截面

由表可知這段壓降ΔU=0.6V，故 ：

選用RVVZ 1X240 （mm2）銅芯阻燃聚氯乙稀絕緣護套軟電纜4條（兩正兩負），選用RVVZ 1X120 （mm2）銅芯阻燃聚氯乙稀絕緣護套軟電纜1條（保護地） 。

該型銅芯線安全載流量為628A，完全符合實際負載電流要求。

8.3 交流電力線截面選擇

交流低壓電力線選擇，按導線的安全載流量法（各種絕緣導線，根據其絕緣的種類和敷設方法，允許長期通過的最大電流，稱為安全載流量）選擇導線。

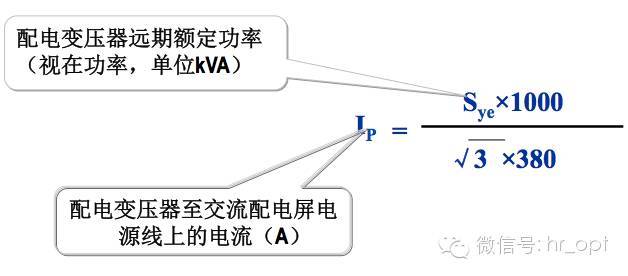

配電變壓器到交流配電屏的每根導線電流，可按下式計算

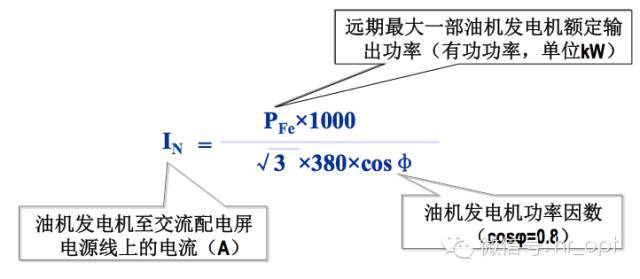

油機發電機至交流配電屏每根導線電流，可按下式計算

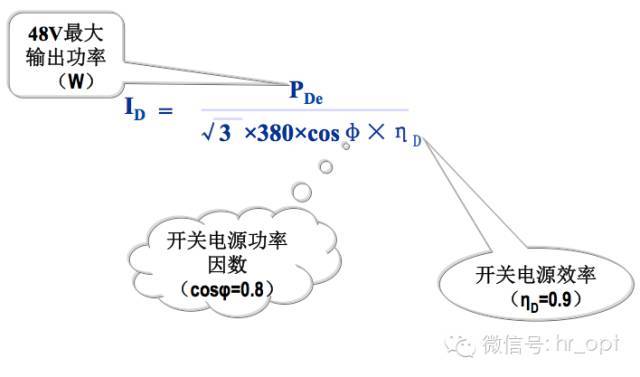

交流配電屏至開關電源整流架導線上的電流，可按下式計算

交流低壓電力線選擇

交流配電屏至UPS設備輸入導線上的電流，可按下式計算

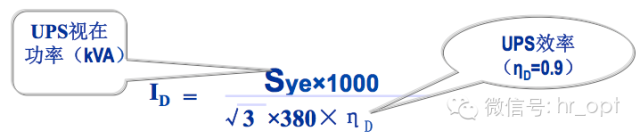

UPS至交流配電屏輸入導線上的電流，可按下式計算

UPD配電屏至負載設備導線上的電流，可按下式計算

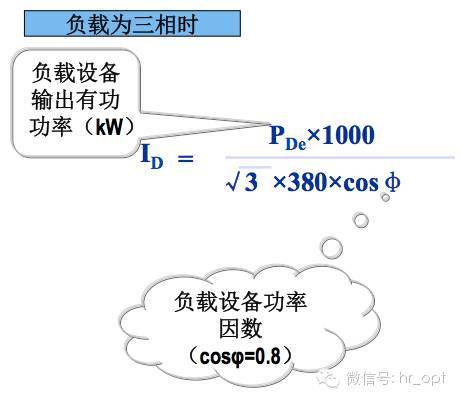

負載為三相時

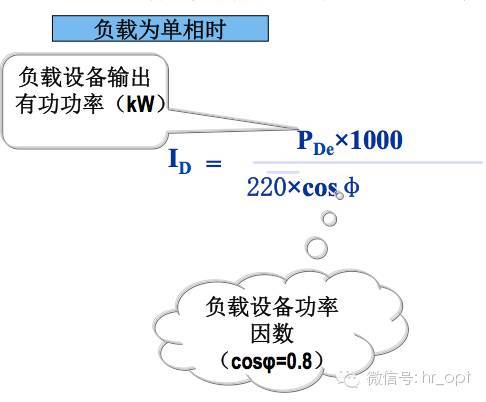

負載為單相時

案例分析

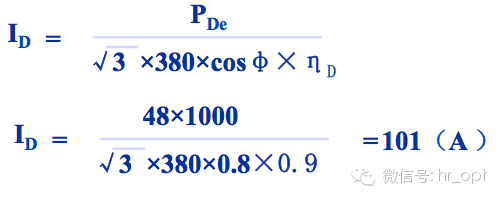

例：某局新裝-48V開關電源整流模塊架1架，該開關電源整流模塊架遠期配置1000A，從交流配電屏至開關電源整流模塊架應選擇什么規格型號的饋電線？

選用RVVZ 5X50 （mm2）銅芯阻燃聚氯乙稀絕緣護套軟電纜1條（A、B、C三相各1芯，零線1芯，保護地線1芯）。

該型銅芯線安全載流量為155A，完全符合實際負載電流要求。

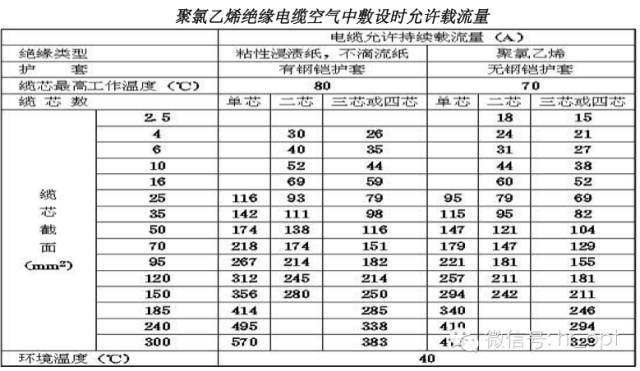

交流電力線截面選擇-載流量

注：

1. 表中系鋁芯電纜數值；銅芯電纜的允許持續載流量值可乘以1.29。

2. 單芯只適用于直流。
