隨著現代科學技術的發展,電氣及電子設備的種類及數量不斷增加,電磁環境日益復雜,特別是現代電子設備、通訊設備日益精密、復雜及多功能化...

隨著現代科學技術的發展,電氣及電子設備的種類及數量不斷增加,電磁環境日益復雜,特別是現代電子設備、通訊設備日益精密、復雜及多功能化,工作頻率逐漸增高,使得電磁干擾(EMI)問題日趨嚴重。電磁干擾輕則使設備或系統的工作性能偏離預期的指標或性能出現偏差,重則導致設備或系統完全失靈。

例如,當運載火箭進行系統測試時,由于電源切換、技術狀態變換引起的瞬態干擾,會對制導計算機、穩定控制電子電路等敏感電路產生干擾,使之不能正常工作。

由于電磁干擾涉及的領域越來越廣,因而抗電磁干擾技術已成為人們關注、研究的焦點。就一個電子系統而言,各種電磁干擾在設備接口處最為嚴重,它既能將EMI傳導或輻射到設備內部,又可將EMI傳導或輻射到設備外部,因此設備間傳輸信號的連接器在抗干擾中起著極其重要的作用。

在電連接器的金屬插針上加裝濾波組件即構成濾波連接器。濾波連接器的發展經歷了從分體式到組合式兩個發展階段(圖1)。

六十年代前的濾波連接器是由一個或多個濾波元件和連接器串聯而成,由于這種分體式濾波連接器存在著體積大、接線多、可靠性差等缺點,已被逐漸淘汰。六十年代初,隨著新型武器系統的出現,組合式濾波連接器得以問世,這種濾波連接器實際上是濾波器與連接器的一種獨特組合,主要由帶濾波元件的接觸件、接地裝置、殼體等組成,具有原有的連接功能,兼?zhèn)渌璧臑V波功能,同時實現了濾波、屏蔽、接地,有效地抑制了干擾。

這種組合式濾波連接器與分體式相比,具有體積小、重量輕、可靠性高、成本低等優點,目前已完全取代了分體式濾波連接器。

圖1 濾波連接器的發展歷程

濾波器有高通、低通、帶通、帶阻等幾種,一般來說,EMI濾波連接器大都采用低通濾波器,即允許低于某一額定頻率的信號通過,對于高于該額定頻率的信號則呈現很大的阻抗,這一頻率稱為截止頻率。濾波連接器按濾波形式劃分,主要有C型、π型、及LC型三種電路形式(見圖2),其中C型、π型最為常見。π型濾波性能優于C型,它的插入損耗曲線陡度更大,即在給定的頻率和相等的電容下,π型濾波衰減大于C型(見圖3)。

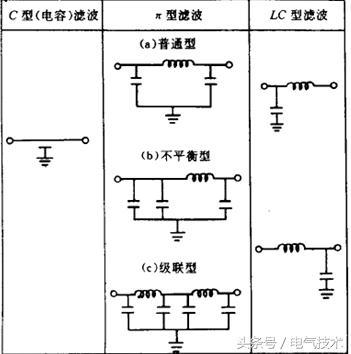

圖2 三種濾波電路原理

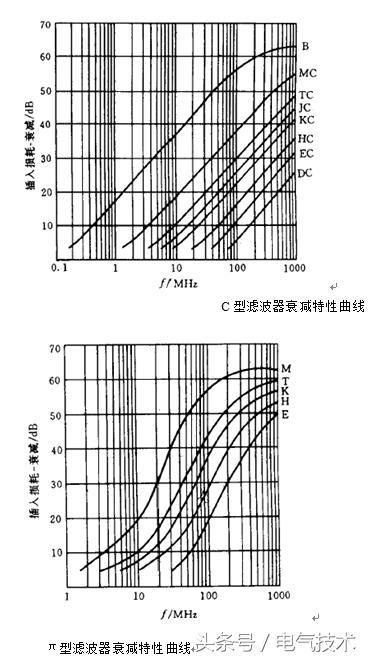

圖3 C型和π型濾波器衰減特性曲線比較

濾波連接器用濾波電容主要有三種結構形式:管式、板式、片狀分立式,因此,按濾波連接器所使用濾波元件的不同結構,可把濾波連接器分為管式濾波連接器、板式濾波連接器、片狀分立式濾波連接器。

(摘編自《電氣技術》,原文標題為“通用電連接器用濾波電容器”,作者為賈桂榮。)
