1. 前言

隨著全國大區電力聯網以及城網、農網的改造和正在實施中的西電東送，給我國電力通信的發展帶來了大好的機遇，最近幾年的電力光纜應用發展的速度異常驚人。截止2000年底，我國ADSS光纜安裝的數量已超過20000公里，光纖復合架空地線光纜 OPGW達8000公里。據2000年1月7日中國電力報的報導，近年電力通信網中在建和計劃建設的光纖通信線路約7.85萬公里，其中ADSS為3.6萬公里，OPGW為2.19萬公里，纏繞式光纜有173公里。

2. 主要故障

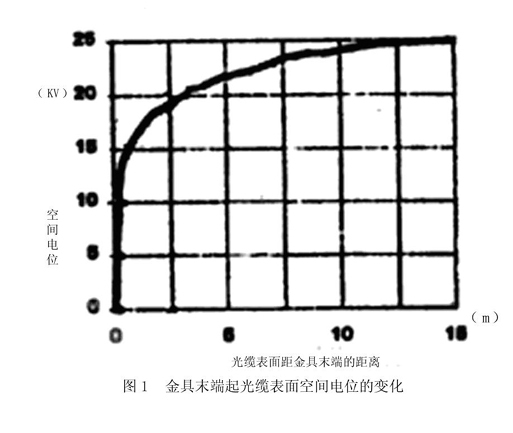

光纖復合地線(OPGW)已有二十余年的運行經驗，技術比較成熟，至今很少有因短路電流而造成OPGW故障的案例，但卻有因遭雷擊造成故障的多起案例。據日本報導，日本中部電力公司安裝了2500公里的OPGW，從1983—1992年的10年間，共發生了10次雷擊斷股。我國的湖北雙至河南的南洋500KV的307.4公里的OPGW光纜，在剛施工放線完畢后，遭到了強烈雷擊，造成多處鋁合金線斷股。我國是一個多發雷的國家，除了西北和東北地區外，我國大部分地區的雷暴日大于30天。最嚴重的雷州半島、梅南及廣東、廣西雷暴日多達100天。云貴高原及四川的雷暴日達80天。巴西、日本等國情況統計分析，雷擊是造成OPGW復合地線光纜故障的最主要原因。ADSS光纜在世界范圍內已得到普遍的應用，美國的BPA電管局和紐約市供電局安裝的電力光纜全是ADSS，且用到345千伏及以下的線路，卻沒有一條OPGW，原因是他們擔心OPGW遭雷擊。但是，ADSS光纜并不是十全十美、萬失一失的，它的故障主要是電腐蝕。我國的湛江、上海、天津等地都已發生了因電腐蝕導致ADSS光纜在拉力金具末端燒壞的情況，上述三處的ADSS光纜都是使用在雙回路220KV的線路上。在220KV雙回路的線路中，當一回路停電另一回路還在輸電時，電場強度分布會發生很大變化，并使ADSS光纜所處電位大大超過原先雙回路同時供電計算的電位。當電位梯度或強場大于約20KV/cm時，將會發生頻繁的電暈放電，并伴隨有聽得見的聲音和看得見的亮光。另外，在金具的末端2.5cm處左右空間電位變化陡削，電位梯度很大（圖1），使電場強度超過20KV/cm。這為電暈放電創造了先決條件。

3. 對策和應對措施

3.1 關于OPGW光纜在雷暴日較多的地區，應當對OPGW的耐雷性能加以考慮。為提高耐雷水平設計的OPGW，其結構較復雜(圖2），成本也較高。適當加粗外層鋁合金線是有一定效果的，據湖北雙南線遭雷擊情況分析，斷股的OPGW發生在AY/ACS79/57外層股絲直徑為2.5mm路段，而股絲外徑為φ3.7和φ3.3的則沒有發生斷股。廣東省采取了在雷電頻繁的地區選用結構較大的OPGW，提高了OPGW的熱容量，也相對提高了耐雷水平。我們建議，對于雷電活動頻繁地區使用的OPGW，必須采用做過合格的耐雷閃試驗的產品。

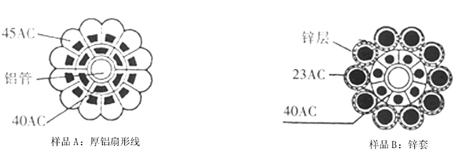

圖2 日本設計的耐雷OPGW結構截面圖

3.2 關于ADSS光纜

目前ADSS光纜已被廣泛用在220KV及以下電壓等級的線路中，且多屬于老線路通信改造，因此，ADSS的架掛條件受到了一定的限止。ADSS光纜的懸掛點應通過精心設計，尤其是220KV雙回路線路必須嚴格計算場強分布。計算結果表明：當雙回供電線路在單側停電時，原設計掛點上的場強變化很劇烈，完全有可能遠遠超過護套能承受的程度而造成故障。另外，在停電和送電瞬間的充放電足以在受污染的光纜表面引起電弧。計算結果還表明：雙回路都屬A、B、C對稱排列是最惡劣情況，即可用于ADSS光纜懸掛的空間最小；而逆相排列，即線路相位排列為ABC—CBA情況下，可用于ADSS光纜懸掛的空間最大，詳見圖3。

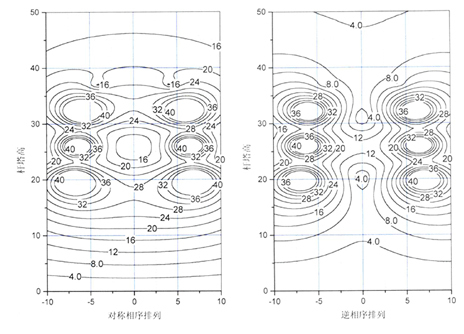

圖3 某桿塔220KV雙回路設計的等電位線圖

當一回路帶電和另一回路停電接地的情況下，地面電場強度介于對稱和逆相序排列兩者電場強度之間。一般認為在220KV雙回路中很難找到空間電位低的掛點，除了與相位排列有關外，雙回路中一回路停電運行方式有時會成為掛點選擇的控制因素。根據資料介紹，國外在雙回路線路中ADSS光纜絕大多數安裝在桿塔的中央。根據計算，這不僅雙回路運行，單回路運行（停任一回路）都可以得到最低的空間電位的最佳位置。電暈放電起始電場強度取決于大氣條件和金具末端的形狀和粗糙度。如果光纜的金具末端的場強超過20KV/cm時，僅僅金具末端電暈放電也會引起光纜護套電腐蝕故障。要減輕電暈放電的措施主要是：降低金具末端處電場強度，使其低于20KV/cm，可防止或改善在耐張線夾和懸垂線夾的尾端產生電場及干電弧。根據上述要求開發了防電暈線圈（見圖4），試驗結果表明：防電暈線圈可將金具末端的電場強度降低六倍。

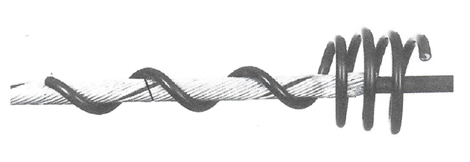

圖4 防電暈線圈

防電暈圈效果明顯，能有效地減輕電暈腐蝕。建議對設計和運行中空間電位較高的線路或一些重要線路中使用。另外，影響光纜電腐蝕的因素除了空間電位外，還與光纜所處地區的污穢水平有關，導線與ADSS光纜的弧垂等有關。重度污穢水平（即R=105Ω/m）是ADSS光纜安全運行的威脅，中等污穢水平（即R=106Ω/m）影響小多了，輕度污穢水平（即R=107Ω/m）不會構成ADSS光纜安全運行的威脅。為了減小污穢，光纜護套的表面應盡可能光滑。施工時，不可掛傷光纜的表面。安裝施工后的塑料螺旋防震器與光纜接觸部位容易積塵積灰，這是最容易發生干帶電弧的部位。因此，安裝防震圈應離金具末端遠一些，一般應在一米左右。4. 結論4.1 ADSS光纜ADSS光纜的故障主要表現在電腐蝕，主要原因是光纜懸掛點所處的電場強度太高、光纜表面污染和金具預絞絲端口的電暈，可用以下對策防止或改善這類故障。（1）根據實際和可能發生的最壞情況計算場強并精心設計光纜掛點。（2）在雙回路系統中，光纜盡可能懸掛在桿塔的中央合適位置。（3）在金具預絞絲端口部采用防電暈線圈，并使防振鞭與預絞絲端口距離不小于1米。4.2 OPGW光纜OPGW光纜的故障主現在受雷擊，在雷電活動頻繁地區應用的OPGW，除了考慮成本高的耐雷結構外，可用以下對策改善這類故障。（1）適當加粗外層絞線的直徑。（2）適當加粗OPGW外徑，提高熱容量。（3）采用通過雷擊試驗的合格產品。
