www涩-www黄网站-www黄色-www黄色com-国产免费拍拍视频在线观看网站-国产免费怕怕免费视频观看

海藻酸鈉/碳納米管復合纖維的制備及機械性能探究

2018-09-21 16:20:34 《山東工業技術》  點擊量: 評論 (0)
在本實驗中,我們首先通過超產制備了均一的碳納米分散液,然后通過機械攪拌將碳納米管分散液與海藻隨鈉溶液混合均勻,得了均勻的海藻酸鈉 碳納米管復合溶液。

海藻酸鈉/碳納米管復合纖維的制備及機械性能探究

張華真

(青島大學材料科學與工程學院,山東青島266071)

摘要:在本實驗中,我們首先通過超產制備了均一的碳納米分散液,然后通過機械攪拌將碳納米管分散液與海藻隨鈉溶液混合均勻,得了均勻的海藻酸鈉/碳納米管復合溶液。接下來將分散均勻穩定的SA/MWNTs溶液作為紡絲原液,然后通過注射泵擠入到質量分數為5%的氯鈣溶液中凝固,將纖維經過進一步拉伸,在地水和酒精中洗滌,干燥等工藝制成纖堆,這些與其他纖維的的濕法紡絲原理相近.

關鍵詞:復合纖維;碳納米雷;海藻政鈉;機械性能

DOI:10.16640/j.cnkl.3 7-122,2/t2018.10.004

0前言

CNTs作為一種新興的碳納米材料,其在導電、導熱、力學、催化等方面部有優異性能,而且由于其表面積大、納米尺寸和獨特的成鍵結構,應用廣泛。海藻酸鈉作為一種天然的大分子多糖,其表面具有豐富的羧基、羥基等,這就使其具備了凝固成纖的條件。我們將SA溶液作為紡絲原液,氯化鈣作為凝固裕,通過噴絲孔擠入凝固浴形成絲條,SA與凝固浴中的鈣離子發生離子交換,在海藻酸鈉長絲上可以形成不溶于水的海藻酸鈣凝膠,稱為海藻酸鈣纖維,然后將纖維進行拉伸,用純水洗去表面上的鈣離子,進一步用酒精脫去纖維上多余的水分,室溫下干燥后制得了SA纖維和SA/MWNTs復合纖維。

我們利用海藻酸鈉表面豐富的電荷和大分子的纏結作用,將海藻酸鈉作為一種綠色環保分散劑通過有效地將CNTs可以良好的分散在SA溶液中,形成均勻,穩定,分散良好的SA/MWNTs溶液。在SA/MWNTs溶液中加入Ca2+、St2+、B a2+等陽離子后,SA分子中的Na+能與二價離子發生離子交換反應,大分子中的G基團堆積形成交聯網絡結構,從而轉變咸水凝膠。因此,在SA/MWNTs復合纖維的制備過程中,常使用含有鈣離子的水溶液作為凝固浴。根據上述原理,本實驗用自制的濕法紡絲機制備了SA/MyCrNTs纖維,并對其性能進行了具體的研究。

1 實驗部分

1.1試齊』與儀器

海藻酸鈉,多壁碳納米管,無水氧化鈣,濕法紡絲機,絲測試儀,集熱式恒溫加熱磁力攪拌器,細胞粉碎儀。

1.2實驗過程

倍數下纖維得到了較好牽伸,其中的分子鏈取向排列,進而提高了維強度。

在SA溶液中加入MWNT后,纖維強度有不同程度降低,可是由于SA與MWNT的配比未達到最優配比。在SA:MWNTs配比100:5,牽伸倍數為2倍時,斷裂強度比純SA纖維強度有所升高,時MWNTs在纖維中得到了很好的取向,提升了纖維強度。

2結果與討論

2.1力學性能

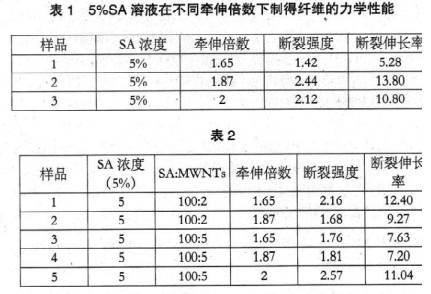

由衷1中可知,5%的海藻酸鈉溶液在延伸倍數為1.87時制得的纖維強度和斷裂伸長率都比1.65倍時有明顯提升,證明纖維在此牽伸注射器紡絲是為常規程法紡絲做準備,注射器紡絲只能紡制量SA/MWNTs纖維,無法這到連續化生產,但是SA/M峙ⅢTs纖中的MWNTs含量很高,且可以為SA/lWWNTs纖維連續化紡制即用常規疆法紡絲得到大量SA/MWNTs復合纖維提供理論基礎以及定的技術參考。由數據分析可得,SA/MqFNTs纖維強度隨著IvfVqN的加入有所提高,當SA與MV7NTs配比為100:5時,強度增加到2.CN/dtlex,這比同等條件下純SA纖維的強度有了明顯提高,這說MWNTs的加入對增加纖維的強度來說是很有效的。本實驗進一步明良好分散的MWNTs可以達到優異的力學性能,這為MWNTs酌散以及復合物進一步的實際應用提供了一定的理論基礎。

根據潛液MWNTs含量不同,通過改變不同SA、MWNTB配得到不同含量的SA/MyrNTs復合纖維,通過超聲分散制得了均一SA/MWNTs溶液,且通過濕法紡絲過程,將大量MWNTs均勻分與纖維中;當MWNTs均勻分散于SA溶液中所得纖維強度有很太高,不能均勻分散的MWNTs對SA纖維并沒有改善。而取向良好MWNTs對纖維強度有明顯提高。

3結論

將一定質量的SA粉末溶解于適量正在攪拌著的蒸餾水中,配制成質量分數為1%的SA水溶液,先在室溫下溶脹4小時,然后在50℃下繼續攪拌0.5小時,制得均勻穩定的SA溶液;將MWNTs加入SA溶液中繼續攪拌0.5小時,在細胞粉碎儀中超聲2小時得到分散均勻穩定的SA/MwNTs溶液。然后將高濃度的海藻酸鈉溶液與低濃度SA/MWNTs溶液混合均勻,制備出SA質量分數為5%的SA/MWNTs溶液。分別將質量分數為5%的SA純溶液和SA/MWNTs港液作為紡絲原_浪,置于提法紡絲機中,通過牽伸、卷繞、干燥等工藝制備SA/MWNTs復合纖維,并將纖維恒溫恒濕24小時后,使用纖維強力儀測試其機械性能,得出纖維強度和斷裂伸長率,比較不同紡絲工藝、不同MWNTs含量對純SA纖維和SA/MWNTs復合纖維機械性能的影響。

作者簡介:張華鼻(1990一).士,碩士,材料工程專業.

大云網官方微信售電那點事兒

責任編輯:繼電保護

免責聲明:本文僅代表作者個人觀點,與本站無關。其原創性以及文中陳述文字和內容未經本站證實,對本文以及其中全部或者部分內容、文字的真實性、完整性、及時性本站不作任何保證或承諾,請讀者僅作參考,并請自行核實相關內容。
我要收藏
個贊
?
主站蜘蛛池模板: 国内精品视频成人一区二区 | 亚洲二区在线 | 国产综合视频在线观看一区 | 免费国产成人高清视频网站 | 国产午夜毛片v一区二区三区 | 欧美国产成人精品一区二区三区 | 国产精品久久久久久久久免费 | 国产日产欧美精品一区二区三区 | 久久爱青青草 | 99久久九九 | 欧美一级大片免费观看 | a欧美| 手机看片久久国产免费不卡 | 国内精品久久久久久久亚洲 | 国产亚洲精品片a77777 | 国产成人亚洲综合无 | 色天使影院 | 国产在线一区二区 | 欧美一级片网址 | 黄免费看 | 国产精品yjizz视频网一二区 | 女人成午夜大片7777在线 | 日韩欧美一区二区在线 | 超薄肉色丝袜精品足j福利 超级乱淫视频aⅴ播放视频 | 久久久精品免费观看 | 成人毛片18女人毛片免费 | 美女个护士一级毛片亚洲 | 亚洲国产系列久久精品99人人 | 精品国产免费第一区二区三区日韩 | 久操视频免费在线观看 | 亚洲欧美日韩另类精品一区二区三区 | 亚洲视频在线观看网站 | 天堂8中文在线最新版在线 天堂8资源8在线 | 欧美一级特黄刺激爽大片 | 精品久久久影院 | 日韩一级片免费在线观看 | 亚洲乱码一区二区三区国产精品 | 最近韩国日本免费免费版 | 香港aa三级久久三级 | 毛片精品 | 毛片免费全部免费观看 |
