摘要:根據國家能源局文件《國能安全【014】328號關于印發<燃煤發電廠液氨罐區安全管理規定>的通知》要求，施工前、施工后都必須將系統的氨氣用氮?dú)庵脫Q合格，因此制定切實可行、周密的氨系統置換方案尤為重要。

1系統介紹

廠設計一套液氨儲存和供應系統，包括液氨卸料壓縮機、液氨儲罐(2臺50m3)、液氨輸送泵、液氨汽化器、氨氣緩沖罐、氨氣吸收罐、廢水池、廢水泵、儀表氣緩沖罐。

氨區液氨及氨氣管道設計壓力2.19MPa;液氨儲罐及汽化器槽液位計設計工作壓力2.01MPa;機組SCR區氨氣系統管道、綜合管架區氨氣系統管道設計壓力1.18MPa;緩沖罐設計壓力0.66MPa

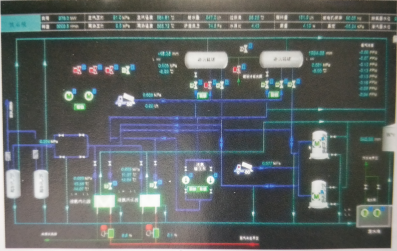

液氨的供應由專用液氨槽車運送，利用液氨卸料壓縮機將液氨由槽車輸入儲氨罐內，儲罐中的液氨輸送到液氨汽化器內蒸發為氨氣，經氨氣緩沖罐來控制一定的壓力及其流量，然后與稀釋空氣在混合器中混合均勻，再送入鍋爐脫硝SCR系統，以滿足鍋爐脫硝系統的需要。氨氣系統緊急工況下排放的氨氣則排入氨氣吸收罐中，經水吸收后排入廢水池，再經由廢水泵送至廢水處理設備處理。系統圖如下:

2置換范圍及準備工作

2.1置換范圍

液氨儲罐(A、B罐各50m3)、液氨輸送泵、液氨汽化器、氨氣緩沖罐、氨氣吸收罐、儀表氣緩沖罐及液氨及氨氣管道等設備。

2.2準備工作

(1)機組停運檢修前，罐中液氨盡可能降到最低液位，氨儲罐內的壓力降到OMPa，利用氨站的裝卸氨系統，將兩臺儲氨罐中的液氨盡可能排空到液氨槽車中，再利用液氨專用槽車運回液氨供應廠家保管。

(2)本系統升級改造，氨氣管路從氨氣緩沖罐出來到脫硝SCR區域的管路不需要更換，因此應將氨氣緩沖罐后部通往脫硝區域的總閥門關閉，實現切斷與鍋爐脫硝SCR區的聯絡。

(3)準備氮?dú)馄考俺涞獙Ｓ霉ぞ呋驅Ｓ贸涞嚰斑\(yùn)氨專用槽車。

(4)水源取自氨區系統的工業水，取水管路連接完閉。

(5)對新購進的閥門進行氣密性檢查試驗，合格備用;對閥門、氨管路材質進行確認等工作。

(6)施工的工作票、操作票等。

3置換方法及標準

置換包括施工前的置換和施工后期(注液氨前)的置換工作。施工前的置換主要是用氮?dú)庵脫Q氨管路和儲罐等系統設備內殘余的液氨和氨氣;施工后期置換主要是用氮?dú)庵脫Q氨管路和儲罐等系統設備內存有過量的空氣。

3.1施工前的置換方法及合格標準3.11置換方法步驟一:關閉壓縮機出口閥、儲罐液氨進口閥，開啟罐體及管路排空閥門，向稀釋槽進行排放。進入氨液稀釋罐后排入廢水池，經排水泵打入酸洗水池后經中和池處理合格后回用。步驟二:首先關閉所有通往稀釋罐的進口閥門，然后利用氮?dú)廛嚮虻獨馄拷拥匠涞獏R流排上，通過匯流排處的閥門及壓力表控制充氮氮?dú)獾膲毫?.3-0.5Mpa向氨儲罐充氮，當儲罐及儲罐出口管道的壓力達到0.15Mpa時，停止充氮。打開通往稀釋的進口閥門，氮?dú)鈹y帶殘余的氨液經氨儲罐及氨管路進入氨液稀釋罐后排入廢水池。此工作主要是利用儲罐內的氮?dú)鈱?duì)卸氨管及氨系統管路進行吹掃，置換各系統內的氨氣，系統中氨儲罐、氨管路等設備氨氣含量小于35ppm為合格。如果儲罐內儲存的氮?dú)饬坎蛔悖ㄟ^(guò)充氮裝置系統將液氮槽車內的氮?dú)獠粩嗟淖⑷雰?chǔ)罐內，置換合格內使系的壓

后停止向系統內充氮。當氨儲罐及氨系統管路的壓力降為零，可進行拆除氨儲罐及氨系統管路及待更換的閥門，開展施工工作。步驟三(為確保安全，步驟二后再進行比項):利用后

外接管道將工業水從液氨儲罐底部排放管注入罐體內，罐體內的氨氣迅速溶于水中形成氨水，由此形成的一定負壓將保證外接水可連續注入并充滿整個儲罐，達到完全吸收儲罐內氨氣的目的。吸收后產生的氨水將由外接工業水持續置換而出，直至排出水質達到控制標準后停止注水，將儲罐接通大氣，排放儲罐內存水，即完成灌體及管路氨氣的置換工作3.1.2合格標準在施工前，安排專業人員檢測各法蘭口、管路內及周圍空氣的氨氣含量，氨氣含量小于3ppm為合格。如果氨氣含量不合格禁止施工，要采取通風、氮?dú)獯祾咧脫Q等措施，確保氨氣含量小于35ppm。在取樣點位置取樣的，氨氣含量小于35ppm(每10min取樣一次()，連續取樣3次都小于35ppm為合格。3.2施工后期的置換方法和合格標準3.2.1置換方法系統施工完成進行水壓、氣密性試驗后，用氮?dú)鈱?duì)系統進行氮?dú)庵脫Q。首先置換A氨儲罐，A氨儲罐置換合格后再用A氨儲罐內的氮?dú)庵脫QB氨儲罐，當B氨儲罐置換合格后，再利用B氨儲罐置換氨輸送泵、氨蒸發器及氨緩沖罐系統內的空氣。
