CT系統參數標定問題的分析研究

嚴亞楠1，岳靚2，張子豪。

(1、華北水利水電大學數學與統計學院，河南鄭州450046

2、華北水利水電大學管理與經濟學院，河南鄭州450046

3、中山大學數據科學與計算機學院，廣東廣州511400)

摘要：本文針對CT系統參數標定問題，通過繪制標定模板射線吸收強度變化圖像，發現第278至168條射線在第151個方向時，與大橢圓切于短軸兩端，相差110個探測器，對應大橢圓的短軸長30mm，從而標定探測器單元之間的距離。根據CT系統旋轉的特性，可以確定旋轉中心位于第256條射線到257條射線中間。根據第151和第61個方向時四條特殊射線的交點，確定旋轉中心為(-9_0919, 6.6178)。，第223條射線在第151個方向時x射線衰減程度最高，即通過大橢圓長軸。，以大橢圓中心為原點，建立笛卡爾直角坐標系，即可標定初始位置與X軸成29度。

關鍵詞：CT系統;參數標定;笛卡爾坐標

CT系統可以在不破壞樣品的前提下，探測出樣品的內部結構信息，因此在醫學與工業上有著廣泛的應用。X射線照射并穿過物體，接收器接收到的信號強度會因?yàn)榇┻^(guò)物體的厚度不同而接收到不同的數值。但在安裝CT系統時，成像效果受多種因素影響，為了提高成像的精準度和穩定性，需要對CT系統的參數進行標定。

一、探測器單元間距離的確定

在MATLAB中繪制兩個均勻固體介質組成的標定模板在180個方向上對X射線的吸收變化情況，如圖所示。

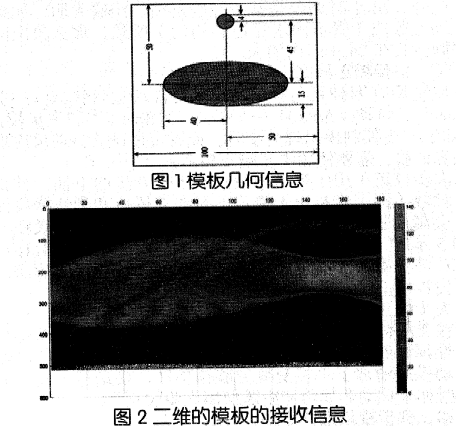

在正方形托盤上放置兩個均勻固體介質組成的標定模板，模板的幾何信息如圖1所示。每一點的吸收強度相同，模板是均勻介質。假設探測器單元均勻分布，各探測器間距離相等，在第151次掃描結果中，第223個接收器，接收到了最弱的X射線信號，即衰減最強的信號。在第151次掃描結果中，此時的第223個接收器的射線與橢圓長軸重合，該時刻第278個到第168個與第74個到第46個接收器之間有效的接收到了信號，其中第278個到第168個接收器接收到的信號對應大橢圓的短軸，短軸長度30mm，第74個到第46個接收器接收到的信號對應小圓的半徑，半徑長度為8mm。由此可以推算出接收器的距離為0.2714mm(兩組數據平均值)。

二、旋轉中心位置的確定

CT系統圍繞其中心旋轉，X射線的發射器和探測器相對位置固定不變，該系統共有512組探測器，則旋轉中心所枉軸線一定處于第256-2/57個探測器之間。

該探測器的射線在第61次照射時，發射器所發射的射線與大橢圓短軸平行，其中第379個探測器所接受射線與大橢圓相切與大橢圓長軸垂直，它與第256個探測器之間相隔123個等距即33.3822mm。

由于短軸半徑為40mm，固第256條射線到大橢圓短軸的距離為6.6178mm。在第15 1次照射時，第223個接收器的射線與橢圓長軸重合，又由于旋轉中心所在軸線一定處于第256-257個探測器之間，則旋轉中心所在直線與大橢圓長軸之間間隔33.5個等距長度即為9.0919mm。

以大橢圓圓心為原點，以長軸為Y軸，以短軸為X軸，建立笛卡爾直角坐標系，則旋轉中心的坐標為(-9.0919，6.6178)。

三、X射線180個方向的確定

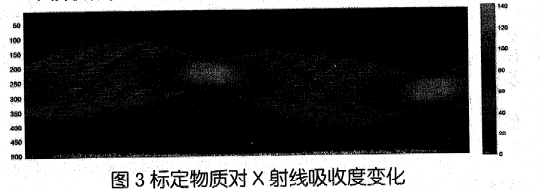

(1)系統使用的X射線需要照射180個方向，由于X射線的發射器和探測器相對位置固定不變，故只要求出最開始的照射角度，隨后每一次照射的角度均會隨之確定。又由于在第151次照射時，X射線與X軸平行，敝初始照射角度與X軸成29度。該結果與照射模擬結果，第1()0，200，300，400個接收器位置處的吸收信息變化相符合，結果即圖3所示。

四、結論

在本文CT系統中，射線通過橢圓的長軸時對應的衰減程度最大，由數據可知第223條射線穿過長軸的既不是轉過150次時，也不是轉過151次時，而是兩次轉動之間的某個時刻對應的某個角度。造成這種情況的原因有兩點，一是原始數據本身存在誤差，二是CT系統的旋轉中心穩定性不強，導致在掃描的過程中照射角度產牛了偏差。

參考文獻：

[1]張俊，閏鑌，李磊，閆培，陸利忠，張峰，魏星.采用高頻能量的CT幾何參數自標定方法[J].紅外與激光工程，2013, 42( 09): 2540-2546.

[2]張俊，閆鑌，李籍，陸利忠，張峰.錐束CT系統旋轉平移軌跡幾何參數標定方法[J].強激光與粒子束，2013，25 (10)：2693—2698.
