±800KV特高壓直流電力設備非接觸智能預警系統研究及應用

費躍軍1，羅杰2

(1.國網河南省電力公司，河南鄭州450016

2.南京文道自動化系統有限公司，江蘇南京210046)

摘要：發展特高壓輸電，有利于全面提升我國電網的資源優化配置能力，促進大煤電、大水電、大核電和可再生能源基地的集約化開發利用，解決長期困擾我國的煤電運輸緊張難題，促進清潔能源發展，保障國家能源安全和電力可靠供應，是我國電力工業科學發展的迫切需要。本文淺析了關于±800KV特高壓直流電力設備非接觸智能預警系統的研究現狀及應用前景。

關鍵詞：特高壓;電力設備;非接觸智能預警;高壓供電

一、目的與意義

在特高壓項目大力推進蓬勃發展的工程背景下，為確保特高壓線路安全運行特高壓線路的運維及附近場所施工安全的需要，迫切需要保證特高壓線路作業車輛能安全作業的預警設備，本項目針對國內空白也是特高壓超高壓檢測難題的高壓直流電力設備非接觸智能預警系統，對關鍵技術的研究及應用是該設備推廣的重要而迫切的工作。

此產品在上世紀70年代由東歐和日本率先研發，主要是針對交流高壓檢測預警系統，直到目前資料顯示已開始系列生產但相關資料較少，我們的研發團隊在此直流項目之前2014年已完成了500kV高壓電力設備非接觸智能預警系統(交流50Hz-60Hz)產品，主要應用于10KV-500KV各級電壓的智能預警系統。

二、具體措施

(1)直流電場傳感器的研究及器件的選擇

直流電場檢測傳感器是特高壓直流預警系統的關鍵核心組件，對它的研究及芯片選型則是非常重要，我們的項目偏重于創新及新技術的應用，直流電場傳感器我們做了深入的研究，目前國內外都有對直流電場的檢測裝置。

高壓直流電場測量原理：在微弱信號處理時，交流量的放大、運算要比直流量容易，所以在測量微弱的直流量時，一般都將其轉換為交流量來處理，直流合成場的測量通過電容式電場測試儀將直流合成場轉換成交流量，測量直流場強的基本原理是由正弦波發生器產生正弦波，通過負載電阻R連接電極，電極與被測物體間等效為電容C，其兩端的正弦波電壓值為與電阻R的分壓，在在正弦波頻率一定的情況下其容抗與i/c成正比，與C成反比，當電極接近被測物體時，是等效電容值增加，等效電容兩端信號幅度會下降，當電極遠離被測物體時等效電容值減小，等效電容兩端信號幅度會上升，等效電容兩端取出的信號通過檢波器及低通濾波器去除其高頻載波部分取出低頻幅度信號，取出幅度值，再通過轉換變?yōu)殡妶鰪姸葘臄?shù)值，其相關的量程和精度可以通過電路參數調整。

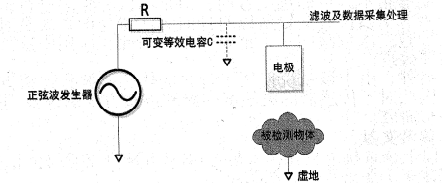

原理圖片如下：

另外項目在研發過程中還研究了旋葉式電場檢測裝置測試電場的方法并且做了較多的實驗，雖最后未采用但在此說明一下，旋葉式測量電場的基本原理是電動機帶動旋轉片作定速旋轉，下部的靜片暴露于電場E的面積呈周期性變化，靜片上積聚的電荷呈周期性變化的，靜片對地之間接一電阻，通過對電阻兩端的電壓測量就可以測出此時的電場強度，這種方法也被廣泛的使用，效果也比較好，一般較適合手持測試場所。

(二)ASIC芯片

此芯片目自{『主要用于前端傳感器內，利用內部DSP處理前端數據進行數字濾波，可根據需要前端傳感器進行FIR低通濾波算法，使用MATLAB計算機輔助設計，內部處理的示意圖如下：

(三)產品的架構

產品分為檢測模塊和接收模塊兩部分，檢測模塊安裝在機械臂頂端，接收模塊安裝在操作室內，兩個模塊臨時加裝可以安裝符合IP65的防水鋁盒電池組，可保證現場工作10小時。(1)檢測模塊：檢測端由IP65防水鋁盒、電場傳感器、2.4G天線、主控電路模塊，IP65防水鋁盒電泄組、防水航空插頭等組成。(2)接收模塊。接收端由ABS防水盒、2.4G天線、人機界面、主控電路模塊、語音報警模塊、防水航空插頭等組成，接收模塊提供無源開關量輸出、CAN總線接口、485MODBUS協議接口、電池接口、12V-24V電源接口等。

三、應用前景

隨著國家經濟的發展，超高壓直流項目會越來越多，現場施工作業車輛的安全性也日益突出，很多地方在直流項目建設時線路下方是空曠的，但隨著后期發展線路下方會有人員活動、種植糧食有施工車輛進入等都會給線路帶來許多不確定的風險，如果車輛進入現場可以安裝本設備可以提示預警的功能，可以減少操作不慎帶來的風險并警示操作人員提前回避風險，減少人員、線路、機械的損失，意義重大，今后設備可以支持交流直流兩用，同時支持直流和交流場強的檢測，會更加方便。

四、結束語

±800KV特高壓直流電力設備非接觸智能預警系統的是我國未來高壓供電系統的發展趨勢，通過對其系統中涉及到的部件選擇詳細分析探討，尋找最優的設計方案，雖然目前次此技術在我國的應用還不是很成熟，但隨著國家的經濟發展，提高其技術水平，降低超高壓輸電系統的風險性，從而促進了我國電力企業的發展與進步。

參考文獻：

[1]席崇羽，王海躍，段非非等.±800kV特高壓直流輸電線路典型故障分析[C].第七屆海峽論壇.2015海峽兩岸智能電網暨清潔能源技術研討會論文集.2015: 1-13.

[2]袁詩海，李德輝，探討±800kV特高壓直流輸電線干字型鐵塔組立施工工法[J].大科技，2015 (6): 65-65，66.

作者簡介：

費躍軍，國網河南省電力公司;

羅杰，南京文道自動化系統有限公司。
