1 概述隨時著改革開放的深入發展，市場經濟已經開始沖擊中國的電力企業，電力的供求關系也已發生很大變化，由過去的供不應求，變成了目前的低水平用電下的供過于求。供電企業也由原來的國家統包統管而變成為成本

地皮

Zc	29	26.5	29.4	27.2	22	21.8		24.3
Zc	52.5	55.2	50.4	36.5	37.3	45.5		75
C相---地C相---皮	Zc	32	25	28.1	27.5	24.1	23		25
C相---地C相---皮	Zc	52.1	50	47.6	44	41	55		69

表5.5
table5.5
測量結果表明，三相電力電纜高頻特性阻抗很低，雖然本身高頻傳輸衰耗不大，但當與架空明線串接時，由于明線的高頻特性阻抗是300～400Ω所以連結點對高頻將引起反射附加衰耗，如電纜阻抗是30Ω，架空明線阻抗是400Ω則引起附加衰耗約6 db
2 通信試驗
2.1 高壓載波
1）、工作頻段71.45±0.3 kHz
   2）、輸出功率P_發 =26 db（正弦）
   3）、收信靈敏度P _靈=—70 db
   4）、正常工作最小信噪比P_信/噪（≥10 db）（P_收-P_噪）
不投補償電容時的噪聲P_噪 =—33.5 db，投入電容時噪聲降低9～10 db。通道衰耗投電容時將增加10～12 db, 所以保證高壓載波機正常工作通道衰耗A是：
    A= P_發—（P_噪+ P_信/噪）=26—（—33.5+10）=49.5 db
    根據計算要求，從表5.4中可以看到，序號為1，2，3，10，11通道，可以直接開通，4，5通道有時可通，因?yàn)樵肼暫退ズ亩际请S時間變化的。6，7，8，9通道不可能開通，都是通過一次握手，甚至是二次握手才開通的。
2.2 低壓載波是用于TTU對抄表器之間的通信。
220V線路帶的負荷很復雜，對于高頻阻抗是5～6個歐姆，隨時間變化性很大，比如家用電器啟動的瞬間阻抗可降到1～2歐姆。220V線路上的背景噪聲一般都在60～70db，但家用電器啟動瞬間因脈沖干擾，噪聲可達—30～—40 db。有些低檔計算機的開關電源產生的噪聲是主要噪聲源可達—40 db以上，直接影響抄表器的工作。
220V低壓線路上高頻信號傳輸特性更復雜，與線路長短，導線的類型（明線、電纜、集束線）有關，明線衰耗最少，集束線次之，電纜最大，雖然一個臺區的供電半徑小于300m但測點在工作頻率抄收是不可能的，為實現了對一個臺區電表的100%抄收也需要采用拉手的方法。
2.3 變臺參數的測量：
根據要求對變臺的低壓側進行如下的參量的測量：
相電流：Ia、Ib、Ic
相電壓：U_a、U_b、U_c
功率因數：CosФ_a、CosФ_b、CosФ_c
零線電流：I_o

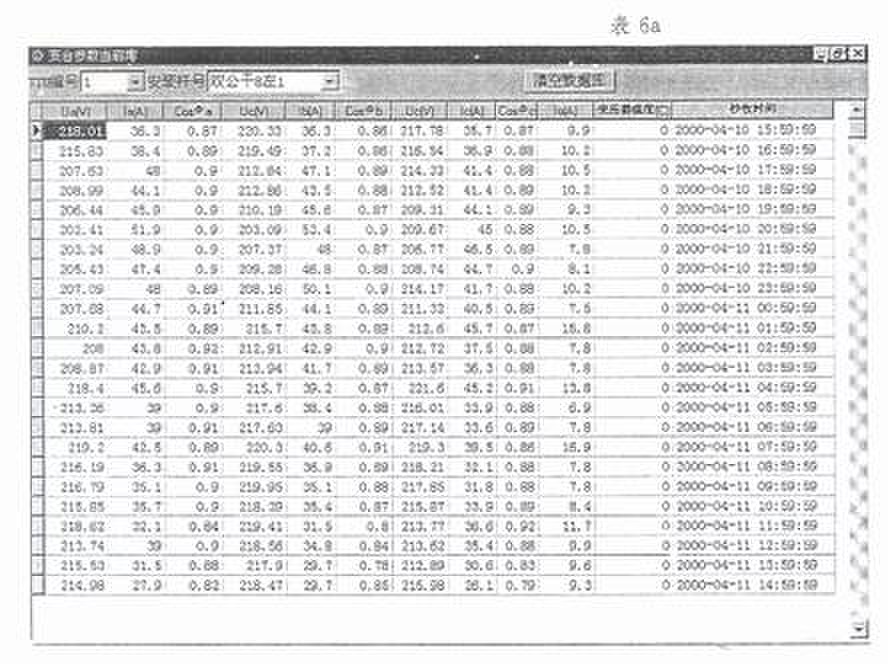

測量結果見表5.6a、表5.6b。

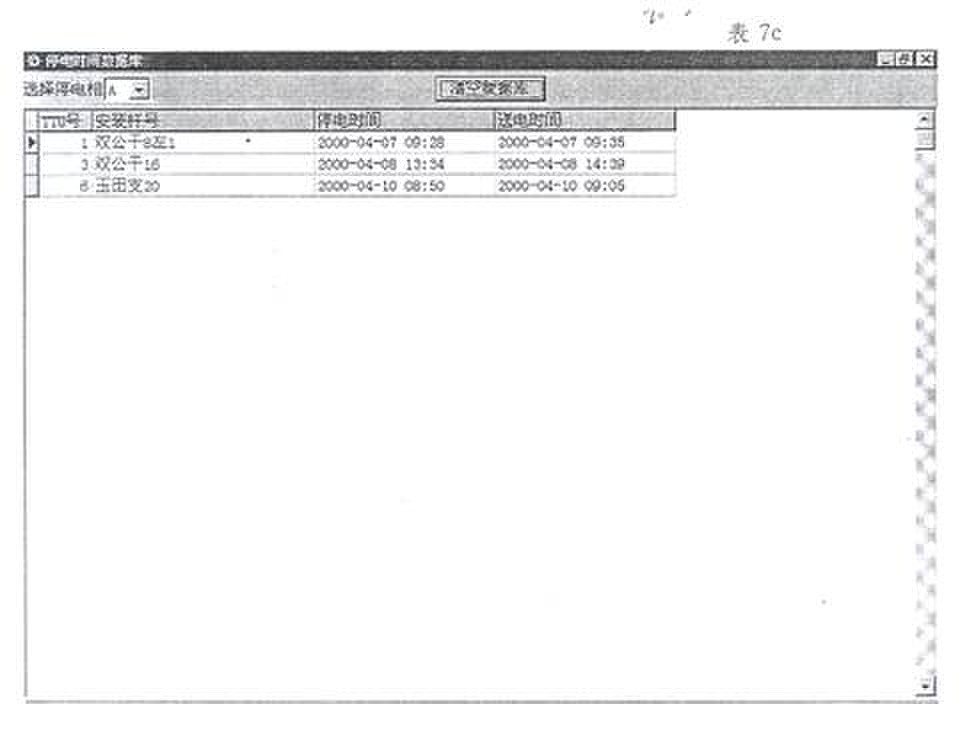

根據測量結果統計出的最大負荷電流、電壓合格率、停電時間數據見表5.7a、表5.7b、表5.7c。

表5.6

table5.6a

表5.6b
table5.6b

表5.7a
table5.7a

上一頁 1 2 3 4 5 6 7 下一頁
