基于GPRS的客戶用電在線監測系統

2013-11-28 10:01:12 電力信息化　點擊量：評論 (0)

一、引言隨著電力工業企業改革不斷深入，電力作為商品，既要供需實現動態平衡，又要保證供電和用戶各方面利益的均衡。對于大量非居民用戶（低壓動力用戶，部分專用變用戶），目前還缺少必要的技術控制手段，為

☆☆☆☆	☆☆☆	☆☆☆	☆☆☆
一次性投資	☆	☆☆☆	☆☆	☆☆☆	☆☆☆☆	☆☆☆☆☆
使用費用	☆☆☆☆☆	☆☆☆☆☆	☆☆	☆☆☆☆	☆	☆☆☆☆
維護費用	☆☆☆	☆☆	☆☆☆	☆	☆☆☆☆	☆☆☆☆☆
適用范圍	城域、變電所	農村	公網	地下室、山區	地下室等無信號場所	分散的配電配變

通過與幾種常用通訊系統的比較可以看出，對于布點分散，面廣量大的系統，采用GPRS通訊方式構建系統是更經濟有效的模式，它的通訊速率比較低，但是已經完全能滿足系統要求，但是它的建網、實施、使用、維護等費用都是更為經濟的。因此，選擇GPRS通訊方式構建用電在線監測系統。

四、基于GPRS的用電在線監測系統方案

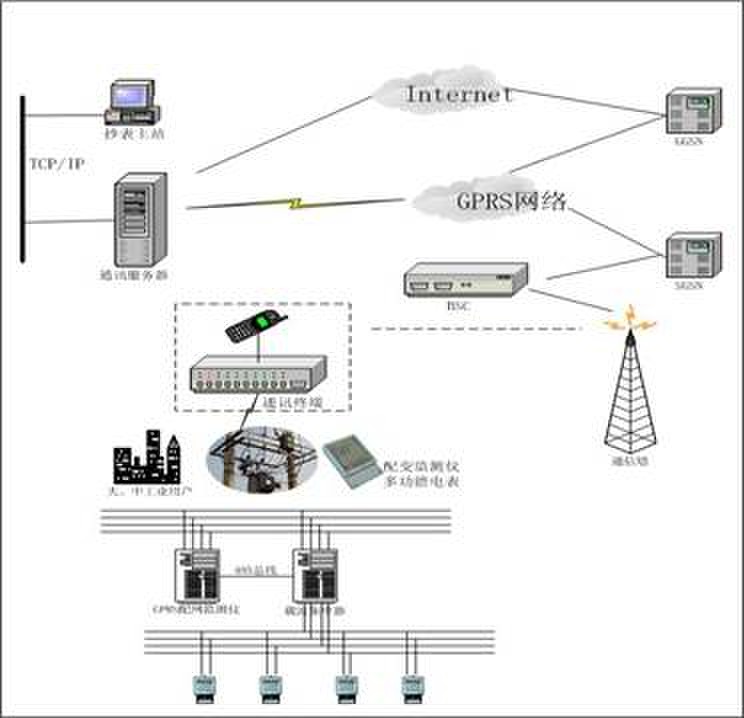

4.1系統結構及組成
    基于GPRS通信網平臺的客戶用電狀況在線監測系統是集現代數字通信技術、計算機軟硬件技術、數據采集技術和電力遙測遙控技術為一體的綜合性實時信息采集與分析處理系統，它以公網的GPRS移動通信網絡為載體，通過GPRS網絡實現系統主站和現場終端之間的實時在線通訊，可集成電力系統中用電監測的眾多系統，全面實施系統的全自動化運行。
系統主要組成
1）              前置單元：按任務表采集表計數據，轉發主臺的控制命令。
2）              GPRS通信信道：數據無線傳輸通道。
3）              通訊服務器：通過VPN專線與移動局端相聯。
4）              主站系統：系統運行及事務處理。
5）              防火墻、網絡交換機等。

4.2 GPRS通信接入方式及傳輸形式
供電公司要通過GPRS網絡進行數據的傳輸需要建立一個通道，供電公司與移動公司相聯有兩種方式，即Internet方式和專線方式。
4.2.1 Internet方式
Internet方式通過Internet網站公網IP與GPRS網絡相聯接，GPRS終端通電后登陸Internet網站公網IP，再通過Internet網與供電局交換數據，其結構與數據流程如下：

4.2.2 VPN專線方式

專線方式采用VPN專線直接將供電公司局域網與移動公司GPRS網絡連接，跳過Internetn層，GPRS終端通電后直接登陸到供電局所分配的IP地址，進行數據傳輸，結構如下：

基于數據安全考慮，必須在數據中心服務器增加網關、防火墻，并且以VPN方式接入。
