低壓微電網中并網逆變器主動移頻式孤島檢測技術(五)
4 仿真驗證利用MATLAB 7 1建立了單臺并網逆變器模型,線路阻抗與逆變器輸出阻抗呈阻性,逆變器的控制參數如前所述。圖4(a)給出了當R=16 6
4 仿真驗證
利用MATLAB 7.1建立了單臺并網逆變器模型,線路阻抗與逆變器輸出阻抗呈阻性,逆變器的控制參數如前所述。

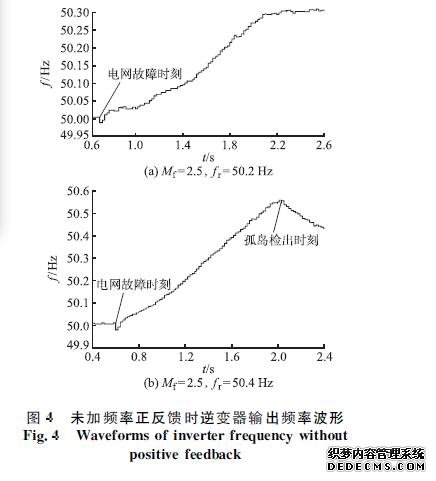

圖4(a)給出了當R=16.65Ω,L=0.022 3H,C=451μF,Mf=2.5,fr=50.2Hz時,未加頻率正反饋的逆變器在電網故障后的頻率變化曲線。因為負載的諧振頻率位于圖2所示2條漸近線中間,所以此時僅采用式(2)所示控制策略不能有效檢測出孤島的發生。圖4(b)給出了當R=16.65Ω,L=0.022 3H,C=448μF,Mf=2.5,fr=50.4Hz時,未加頻率正反饋的逆變器在電網故障后的頻率變化曲線。因為負載的諧振頻率位于圖2所示2條漸近線以外,所以此時采用式(2)所示控制策略能有效檢測出孤島的發生。這與對圖2的分析結果一致。
圖5給出了當R=16.65Ω,L=0.022 3H,C=451μF,Mf=2.5,fr=50.2Hz時,施加頻率正反饋的逆變器在電網故障后的參數變化曲線。
